تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Baishun
إصدار الشهادات: ISO
رقم الموديل: CK5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 40 مجموعة/مجموعات لكل ربع أداة آلة محول عمودي
اسم المنتج: |
آلة التشغيل الرأسي CNC ذات العمود الواحد |
النوع: |
رَأسِيّ |
الضمان: |
سنة واحدة |
نظام التحكم: |
SIEMENS GSK FANUC (اختياري) |
نوع المنتج: |
آلة الدوارة العالمية |
الدقة: |
دقة عالية |
نوع البرج: |
برج كهربائي |
كلمة رئيسية: |
آلة الدوارة العمودية |
اسم المنتج: |
آلة التشغيل الرأسي CNC ذات العمود الواحد |
النوع: |
رَأسِيّ |
الضمان: |
سنة واحدة |
نظام التحكم: |
SIEMENS GSK FANUC (اختياري) |
نوع المنتج: |
آلة الدوارة العالمية |
الدقة: |
دقة عالية |
نوع البرج: |
برج كهربائي |
كلمة رئيسية: |
آلة الدوارة العمودية |

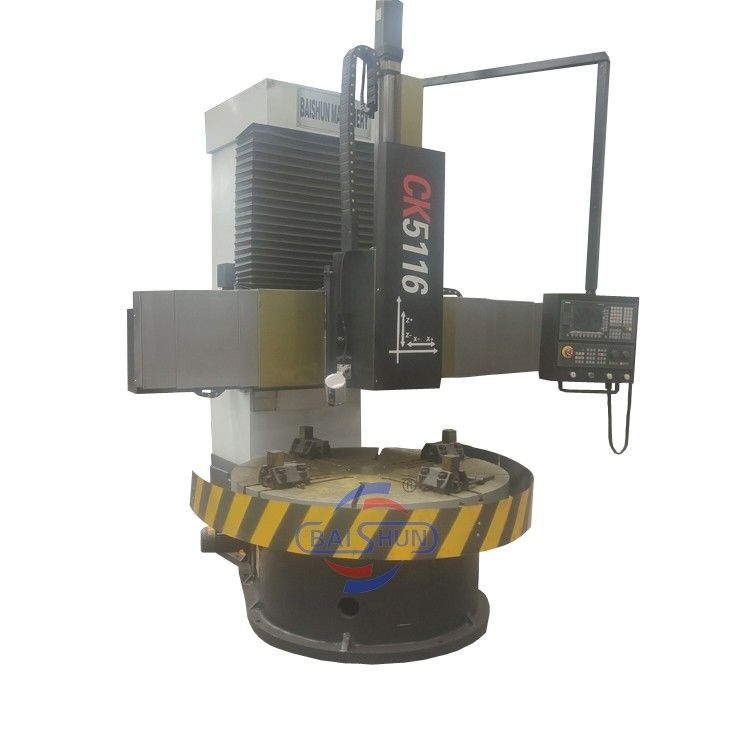

CK5116 عبارة واحدة العمودية CNC العمودية آلة التدوير معدات الأدوات المعدنية
أ. تطبيق المنتج وخصائصه:
محول CNC العمودي هو نوع من المعدات الميكانيكية الكبيرة ، والتي تستخدم لمعالجة قطع العمل الكبيرة والثقيلة ذات الحجم الشعاعي الكبير وحجم المحور الصغير نسبياً والشكل المعقد.مثل سطح أسطواني، سطح نهاية، سطح مخروط، فتحة أسطوانية، فتحة مخروطية وما شابه من الأقراص المختلفة، العجلات وقطع العمل ذات الأكمام،ويمكن أيضا معالجتها عن طريق أجهزة إضافية مثل خيوط التشغيل، تحويل السطح الكروي، محاكاة المعالجة، طحن وما شابه ذلك؛ بالمقارنة مع الدوارة الأفقية، يتم ضبط قطع العمل في الزخرفة المشددة للدوارة الأفقية،في حين أن محور العمود الرئيسي للدراجة الرأسية في تخطيط عمودي، و سطح الطاولة من طاولة العمل في مستوى أفقي؛ لذلك، والتمسك وتحديد محاذاة قطعة العمل هي أكثر ملاءمة.هذا الترتيب يقلل من الحمل على الغزل والحاويات، بحيث يمكن للدراجة الرأسية الحفاظ على دقة عملها لفترة طويلة.
1يستخدم في الغالب لمعالجة القوالب والشظايا للطائرات ذات القطر المتوسط ، والصمامات والأنابيب المختلفة ، وأوعية الضغط ، ومروحة المسامير ، ومكونات أجهزة البخار ، والقوالب البلاستيكية ،المواسير وقطع العمل الأخرى.
2مناسبة لمعالجة السطح الأسطواني الداخلي / الخارجي ، السطح المخروطي ، وجه النهاية الخ
3محامل الفولاذ تستخدم منتجات الشركات المحلية الشهيرة.
4. يتخذ الصندوق هيكل متماثل لجعل التشوه الحراري تكون متساوية، وتجنب مركز الغزل يولد الانحرافات.
5تتم معالجة المكبرات في رأس السيارة و طريقة التوجيه عن طريق التخفيف لضمان انتقال دقيق و صلابة عالية.
6يحتوي طاولة اللوحة العمودية على حمالة دليل مقاومة للاستخدام من سبيكة الزنك ويمكن الوصول إلى زيت الضغط (0.2-0.4MPA) بين السكك الحديدية لتحسين القدرة على تحمل الحمولة من مكتب العمل.
7. لقد مر صب الدوارة العمودية من خلال الشيخوخة الصناعية الصارمة وشيخوخة الاهتزاز من أجل التأكد من صلابة واستقرار الدوارة.
ب. البيانات التقنية الرئيسية (آلات آلة الدوارة الرأسية)):
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 5-160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |
