تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Baishun
إصدار الشهادات: ISO
رقم الموديل: CK5120
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 55 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 40 مجموعة / مجموعات شهر
اسم المنتج: |
آلة التدوير الرأسي للمعادن CNC |
النوع: |
رَأسِيّ |
نظام التحكم: |
SIEMENS GSK FANUC (اختياري) |
نوع المنتج: |
آلة الدوارة العالمية |
استخدام: |
تصنيع الأجزاء المعدنية |
الدقة: |
دقة عالية |
نوع البرج: |
برج كهربائي |
اللون: |
مصنوع بطريقة مخصصة |
الضمان: |
سنة واحدة |
اسم المنتج: |
آلة التدوير الرأسي للمعادن CNC |
النوع: |
رَأسِيّ |
نظام التحكم: |
SIEMENS GSK FANUC (اختياري) |
نوع المنتج: |
آلة الدوارة العالمية |
استخدام: |
تصنيع الأجزاء المعدنية |
الدقة: |
دقة عالية |
نوع البرج: |
برج كهربائي |
اللون: |
مصنوع بطريقة مخصصة |
الضمان: |
سنة واحدة |

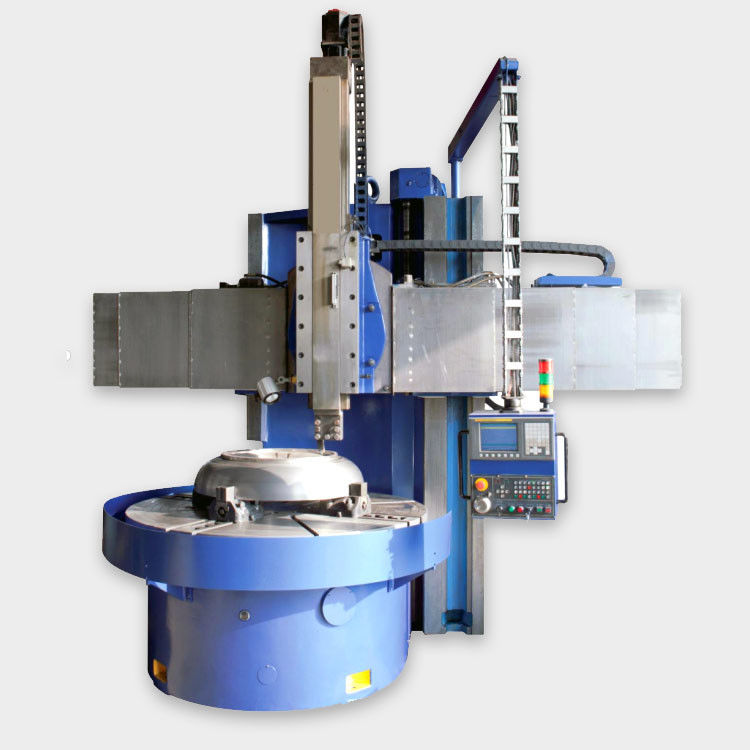

CK5120 واحد العمود CNC المعدن تحويل CNC الماكينة الدوارة الرأسية
تطبيق المنتج وميزاته:
الجهاز الرأسي CNC هو آلة ذات أداء عال مع مجموعة واسعة من القدرات والإنتاجية العالية.شركتنا قد طورت أداة آلة متطورة التي تدمج بسلاسة الأنيماترونيكس والهيدروليكس، استلهام من التصميم المتقدم وتقنيات التصنيع، ودمج ثقافة الشركة الغنية لدينا.هذا يسمح لنا بتقديم منتجات عالمية المستوى للعملاء المحليين والدوليين.
لضمان الدقة العالية والمتانة، لقد استخدمنا صب متكامل وبنية متوازنة حراريًا للطاولة.تحتوي العمود الرئيسي على حمالة عجلة أسطوانية مزدوجة الدقة عالية، ويتم تحسين طريق توجيه الطاولة للعمل بسلاسة.
يرجى ملاحظة أننا نسعى باستمرار لتحسين منتجاتنا، وبالتالي، قد تخضع المعلومات المقدمة للتغيير دون إشعار مسبق.
1يستخدم في الغالب لمعالجة القوالب والشظايا للطائرات ذات القطر المتوسط ، والصمامات والأنابيب المختلفة ، وأوعية الضغط ، ومروحة المسامير ، ومكونات أجهزة البخار ، والقوالب البلاستيكية ،المواسير وقطع العمل الأخرى.
2مناسبة لمعالجة السطح الأسطواني الداخلي / الخارجي ، السطح المخروطي ، وجه النهاية الخ
3محامل الفولاذ تستخدم منتجات الشركات المحلية الشهيرة.
4. يتخذ الصندوق هيكل متماثل لجعل التشوه الحراري تكون متساوية، وتجنب مركز الغزل يولد الانحرافات.
5تتم معالجة المكبرات في رأس السيارة و طريقة التوجيه عن طريق التخفيف لضمان انتقال دقيق و صلابة عالية.
6يحتوي طاولة اللوحة العمودية على حمالة دليل مقاومة للاستخدام من سبيكة الزنك ويمكن الوصول إلى زيت الضغط (0.2-0.4MPA) بين السكك الحديدية لتحسين القدرة على تحمل الحمولة من مكتب العمل.
7. لقد مر صب الدوارة العمودية من خلال الشيخوخة الصناعية الصارمة وشيخوخة الاهتزاز من أجل التأكد من صلابة واستقرار الدوارة.
البيانات التقنية الرئيسية (آلة دوارة عمودية بطول 2 متر)):
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 5-160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |
صور آلة للإشارة:
