تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: CK5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 35 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 50 مجموعة / مجموعات شهريا
اسم المنتج: |
آلة الدوارة الرأسية الآلية CNC |
النوع: |
رَأسِيّ |
Max. الأعلى. Swing Diameter (mm) قطر التأرجح (مم): |
1200 ملم |
الحد الأقصى لارتفاع قطعة العمل (ملم): |
1000 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
180 دورة في الساعة |
قدرة التصنيع: |
الواجب الأوسط |
قوة محرك المغزل (kW): |
15 |
دقة تحديد المواقع (مم): |
± 0.002 |
التكرار (X / Y / Z) (مم): |
± 0.001 |
نظام التحكم CNC: |
GSK |
اسم المنتج: |
آلة الدوارة الرأسية الآلية CNC |
النوع: |
رَأسِيّ |
Max. الأعلى. Swing Diameter (mm) قطر التأرجح (مم): |
1200 ملم |
الحد الأقصى لارتفاع قطعة العمل (ملم): |
1000 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
180 دورة في الساعة |
قدرة التصنيع: |
الواجب الأوسط |
قوة محرك المغزل (kW): |
15 |
دقة تحديد المواقع (مم): |
± 0.002 |
التكرار (X / Y / Z) (مم): |
± 0.001 |
نظام التحكم CNC: |
GSK |
وصف الجهاز:
محول CNC العمودي هو نوع من المعدات الميكانيكية الكبيرة ، والتي تستخدم لمعالجة قطع العمل الكبيرة والثقيلة ذات الحجم الإشعاعي الكبير وحجم المحور الصغير نسبيًا والشكل المعقد.مثل سطح أسطواني، سطح نهاية، سطح مخروط، فتحة أسطوانية، فتحة مخروطية وما شابه من الأقراص المختلفة، العجلات وقطع العمل ذات الأكمام،ويمكن أيضا معالجتها عن طريق أجهزة إضافية مثل خيوط التشغيل، تحويل السطح الكروي، محاكاة المعالجة، طحن وما شابه ذلك؛ بالمقارنة مع الدوارة الأفقية، يتم ضبط قطع العمل في الزخرفة التشغيل من الدوارة الأفقية،في حين أن محور العمود الرئيسي للدراجة الرأسية في تخطيط عمودي، و سطح الطاولة من طاولة العمل في الطائرة الأفقية؛ لذلك، والتمسك وتحديد محاذاة قطعة العمل هي أكثر ملاءمة.هذا الترتيب يقلل من الحمل على الغزل والحاويات، بحيث يمكن للدراجة الرأسية الحفاظ على دقة عملها لفترة طويلة.
1يتم تجهيز محرك التشغيل الرأسي CNC لدينا بنظام Siemens 828DD ، مما يضمن التحكم الدقيق.قطر الطاولة 1400mm، وارتفاع معالجة أقصى 1000 ملم.
2يستخدم جهاز التوصيل ناقل نقل متواصل بأربع سرعات، مما يوفر الراحة والحساسية والموثوقية.
3جميع التروس في النظام مصنوعة من التروس الطحن 40Cr ، مما يضمن دقة دوران عالية والحد الأدنى من الضوضاء.
4هذه الآلة مناسبة لمعالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية باستخدام أدوات الفولاذ عالية السرعة وأدوات قطع الكربيد. يمكن أن تؤدي عمليات مختلفة ،بما في ذلك تحويل الأسطح الأسطوانية الداخلية والخارجية، قطع أنواع مختلفة من الوجوه (مثل الخطافات) ، والأسطح المخروطية الداخلية والخارجية ، والخيوط ، وكذلك الحفر والقطع.
مواصفات الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران ((ملم) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 5-160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |

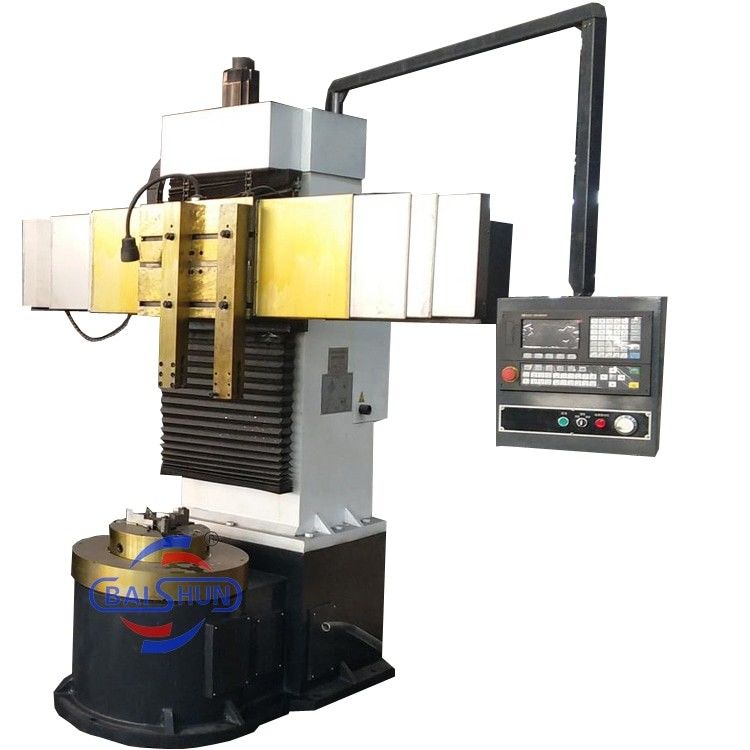

صورة آلة
