تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: ISO
رقم الموديل: CK5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: تي / تي، خطاب الاعتماد
القدرة على العرض: 50 مجموعة / مجموعات شهريا
إسم الألة: |

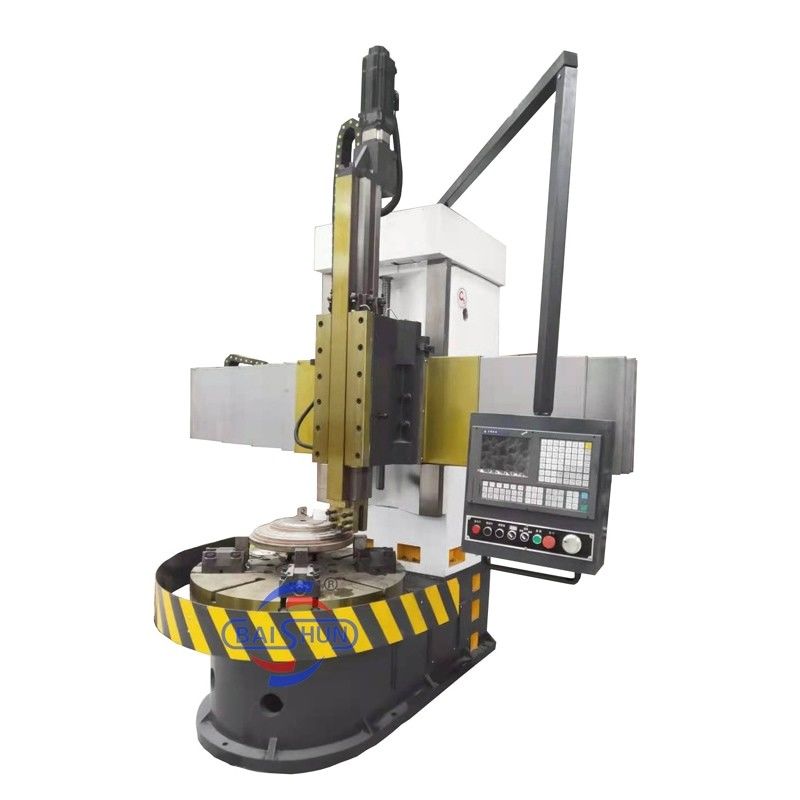

آلة طحن المعادن باستخدام الحاسب الآلي مخرطة عمودية |
قدرة التصنيع: |
واجب المتوسطة |
عدد المغازل: |
العازب |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1200 |
السفر (المحور X) (مم): |
500 ملم |
السفر (المحور Z) (مم): |
700 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد ((L*W*H): |
2350*2350*2700ملم |
الجهد: |
380 فولت |
إسم الألة: |
آلة طحن المعادن باستخدام الحاسب الآلي مخرطة عمودية |
قدرة التصنيع: |
واجب المتوسطة |
عدد المغازل: |
العازب |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1200 |
السفر (المحور X) (مم): |
500 ملم |
السفر (المحور Z) (مم): |
700 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد ((L*W*H): |
2350*2350*2700ملم |
الجهد: |
380 فولت |
وصف المنتج
لدينا بيع الساخن CNC عمودي محول محول مثالية لمعالجة المعادن الحديدية، المعادن غير الحديدية، وبعض المواد غير المعدنية.الأسطح الأسطوانية الداخلية والخارجية، الأسطح الدائرية المخروطية الداخلية والخارجية، فضلا عن حفر الثقوب، وتوسيع، وreaming. يتم تشغيل ناقل النقل الرئيسي بواسطة محرك خدمة التيار المتردد،والآلة تقدم تبديل التروس الهيدروليكية وتنظيم السرعة بدون خطوة مع اثنين من التروستم تجهيز طاولة العمل بمحرك يدوي 4 فكي واحد لسهولة التشغيل.
الخصائص الرئيسية:
1. محول CNC الرأسي، نظام CNC يستخدم نظام سيمنز 828DD، وهناك عمود أداة عمودي، أقصى قطر التصنيع هو 1600mm، قطر الطاولة هو 1400mm،والارتفاع الأقصى للمعالجة هو 1000mm.
2جهاز النقل هو ناقل نقل بدون نوم بأربع سرعات، وهو مريح وحساس وموثوق به.
3يتم تثبيت جميع التروس في النظام باستخدام أدوات طحن 40Cr ، والتي تمتلك خصائص دقة دوران عالية وصوت منخفض.
4. الآلة مناسبة لأدوات الفولاذ عالية السرعة وأدوات قطع الكربيد معالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الجهاز يمكن إكمال العمليات التالية:تحويل السطح الأسطواني الداخلي والخارجي للطائرةجميع أنواع وجه الزناد ، وجه المخروط الداخلي والخارجي ، الخيوط ، فتحة القطع والقطع.
- نعم
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
