تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: ISO
رقم الموديل: CK5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 50 مجموعة / مجموعات شهريا
إسم الألة: |
آلة الدوارة الرأسية الآلية CNC |
عدد المغازل: |
العازب |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1200 |
جدول العمل: |
1000 مم |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
500 ملم |
السفر (المحور Z) (مم): |
700 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد ((L*W*H): |
2350*2350*2700ملم |
إسم الألة: |
آلة الدوارة الرأسية الآلية CNC |
عدد المغازل: |
العازب |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1200 |
جدول العمل: |
1000 مم |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
500 ملم |
السفر (المحور Z) (مم): |
700 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد ((L*W*H): |
2350*2350*2700ملم |
آلة التشغيل الرأسية الآلية لجهاز التشغيل الرقمي
الجهاز الرأسي للدوائر CNC له أداء ممتاز، مجموعة واسعة من التكنولوجيا، إنتاجية عالية.
بناءً على إشارة إلى تصميم الآلة المتقدمة وتكنولوجيا التصنيع، واعتماد فلسفة التصميم الحديثة،شركتنا قد طورت نوعا من أدوات آلة حساسة مع انضمام الهيدروليكية والأنيماترونيكس، وتوفير المنتجات من الطراز العالمي للعملاء في الخارج والمحليين.
لجعل الدوس بدقة عالية الدوران والصلابة الكافية والكثافة، وتعتمد الجدول الصب متكاملة والهيكل التماثل الحراري،محامل العمود الرئيسي هو محامل المسالك الأسطوانية المزدوجة ذات الدقة العالية، ومرشد الطاولة.
ونحن نعمل باستمرار لتحسين منتجاتنا، ونحن نحتفظ بالحق في تحديث هذه البيانات المعلومات.
محول CNC العمودي هو نوع من المعدات الميكانيكية الكبيرة ، والتي تستخدم لمعالجة قطع العمل الكبيرة والثقيلة ذات الحجم الإشعاعي الكبير وحجم المحور الصغير نسبيًا والشكل المعقد.مثل سطح أسطواني، سطح نهاية، سطح مخروط، فتحة أسطوانية، فتحة مخروطية وما شابه من الأقراص المختلفة، العجلات وقطع العمل ذات الأكمام،ويمكن أيضا معالجتها عن طريق أجهزة إضافية مثل خيوط التشغيل، تحويل السطح الكروي، محاكاة المعالجة، طحن وما شابه ذلك؛ بالمقارنة مع الدوارة الأفقية، يتم ضبط قطع العمل في الزخرفة التشغيل من الدوارة الأفقية،في حين أن محور العمود الرئيسي للدراجة الرأسية في تخطيط عمودي، و سطح الطاولة من طاولة العمل في الطائرة الأفقية؛ لذلك، والتمسك وتحديد محاذاة قطعة العمل هي أكثر ملاءمة.هذا الترتيب يقلل من الحمل على الغزل والحاويات، بحيث يمكن للدراجة الرأسية الحفاظ على دقة عملها لفترة طويلة.
مواصفات الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران ((ملم) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 5-160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |

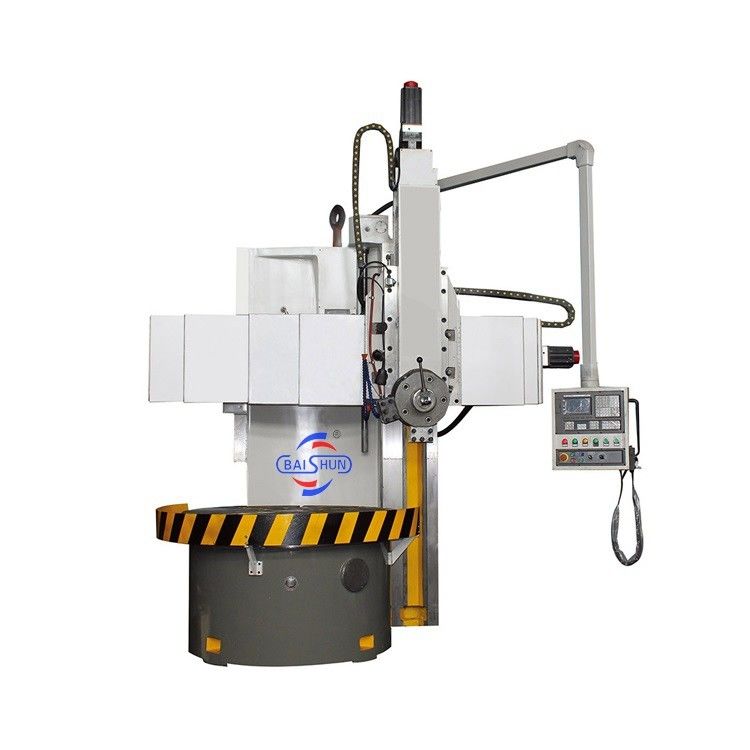

صورة آلة
