تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 50 مجموعة / مجموعات شهريا
إسم الألة: |
أدوات الآلة آلة المخرطة العمودية CNC |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
160 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
قوة محرك المغزل (kW): |
30 |
عدد المغازل: |
العازب |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
800 مم |
السفر (المحور Z) (مم): |
916 ملم |
الوزن (كجم): |
12500 |
إسم الألة: |
أدوات الآلة آلة المخرطة العمودية CNC |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
160 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
قوة محرك المغزل (kW): |
30 |
عدد المغازل: |
العازب |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
800 مم |
السفر (المحور Z) (مم): |
916 ملم |
الوزن (كجم): |
12500 |

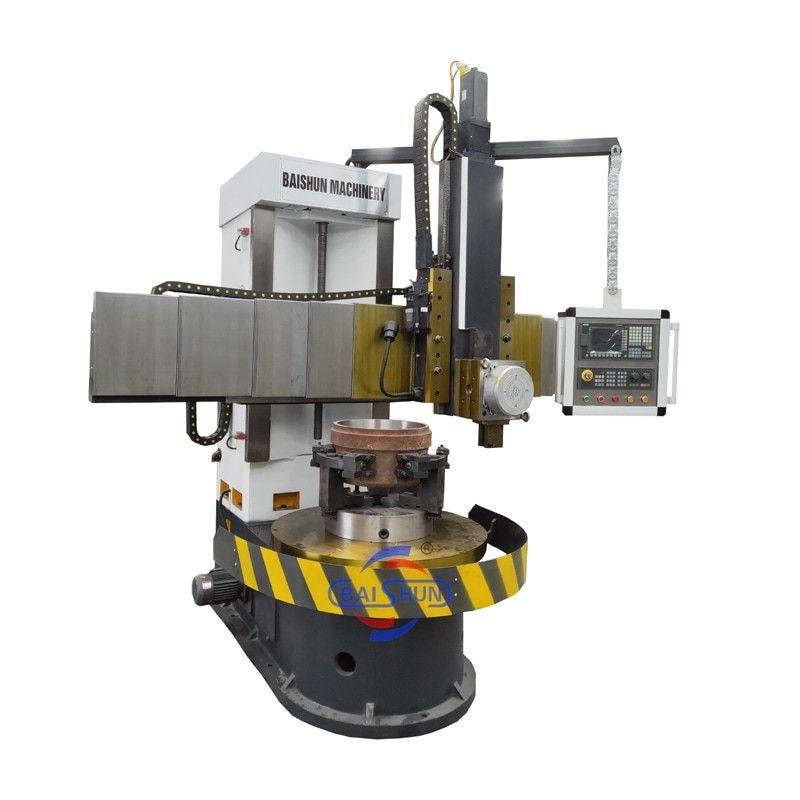

عالية السرعة FANUC أدوات آلة عمودية CNC آلة التسلسل العمودي
الجهاز الرأسي CNC هو آلة ذات أداء عال مع مجموعة واسعة من القدرات والإنتاجية العالية.شركتنا قد طورت أداة آلة متطورة التي تدمج بسلاسة الأنيماترونيكس والهيدروليكس، استلهام من التصميم المتقدم وتقنيات التصنيع، ودمج ثقافة الشركة الغنية لدينا.هذا يسمح لنا بتقديم منتجات عالمية المستوى للعملاء المحليين والدوليين.
لضمان الدقة العالية والمتانة، لقد استخدمنا صب متكامل وبنية متوازنة حراريًا للطاولة.تحتوي العمود الرئيسي على حمالة عجلة أسطوانية مزدوجة الدقة عالية، ويتم تحسين طريق توجيه الطاولة للعمل بسلاسة.
يرجى ملاحظة أننا نسعى باستمرار لتحسين منتجاتنا، وبالتالي، قد تخضع المعلومات المقدمة للتغيير دون إشعار مسبق.
الخصائص الرئيسية:
1. محول CNC الرأسي، نظام CNC يستخدم نظام سيمنز 828DD، وهناك عمود أداة عمودي، أقصى قطر التصنيع هو 1600mm، قطر الطاولة هو 1400mm،والارتفاع الأقصى للمعالجة هو 1000mm.
2جهاز النقل هو ناقل نقل بدون نوم بأربع سرعات، وهو مريح وحساس وموثوق به.
3يتم تثبيت جميع التروس في النظام باستخدام أدوات طحن 40Cr ، والتي تمتلك خصائص دقة دوران عالية وصوت منخفض.
4. الآلة مناسبة لأدوات الفولاذ عالية السرعة وأدوات قطع الكربيد معالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الجهاز يمكن إكمال العمليات التالية:تحويل السطح الأسطواني الداخلي والخارجي للطائرةجميع أنواع وجه الزناد ، وجه المخروط الداخلي والخارجي ، الخيوط ، فتحة القطع والقطع.
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
