تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY, BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
1600 |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 |
السفر (المحور Z) (مم): |
916 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.004 |
البعد ((L*W*H): |
2660*2665*3528ملم |
الوزن (كجم): |
12500 |
Max. الأعلى. workpiece weight: وزن الشغل:: |
5000 كيلوغرام |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
1600 |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 |
السفر (المحور Z) (مم): |
916 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.004 |
البعد ((L*W*H): |
2660*2665*3528ملم |
الوزن (كجم): |
12500 |
Max. الأعلى. workpiece weight: وزن الشغل:: |
5000 كيلوغرام |

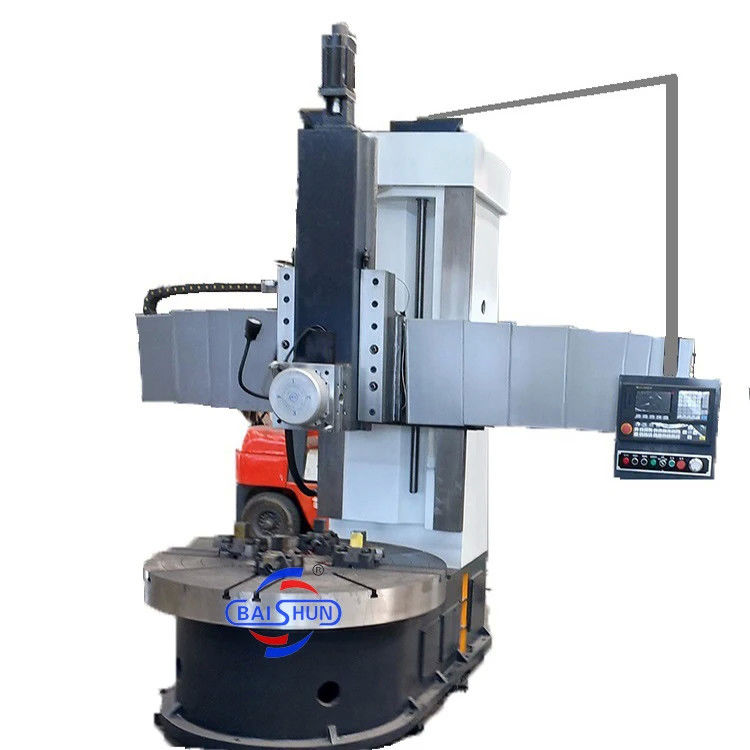

آلة التدوير العمودية CNC
الجهاز الرأسي للدوائر CNC له أداء ممتاز، مجموعة واسعة من التكنولوجيا، إنتاجية عالية.
بناءً على إشارة إلى تصميم الآلة المتقدمة وتكنولوجيا التصنيع، واعتماد فلسفة التصميم الحديثة،شركتنا قد طورت نوعا من أدوات آلة حساسة مع انضمام الهيدروليكية والأنيماترونيكس، وتوفير المنتجات من الطراز العالمي للعملاء في الخارج والمحليين.
لجعل الدوس بدقة عالية الدوران والصلابة الكافية والكثافة، وتعتمد الجدول الصب متكاملة والهيكل التماثل الحراري،محامل العمود الرئيسي هو محامل المسالك الأسطوانية المزدوجة ذات الدقة العالية، ومرشد الطاولة.
* ونحن نعمل باستمرار على تحسين منتجاتنا، ونحن نحتفظ بالحق في تحديث هذه البيانات المعلومات.
محول CNC الرأسي ، المعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم في الدوران وقطع المكونات المعدنية بدقة عالية وكفاءة عالية.
الدوارة الرأسية CNC لديها محور عمودي يحمل ويرجع قطعة العمل. يتم استخدامها على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة ، مثل المعدات ، التوربينات ،وأجزاء الطيران والفضاءفهي مفيدة بشكل خاص لتدوير المكونات مع نسبة شكل عالية.
بالإضافة إلى ذلك ، فإن محولات CNC العمودية ذاتية التشغيل للغاية ويمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ،مع الحد الأدنى من تدخل الإنسان.
بشكل عام، محولات CNC العمودية هي أداة معالجة متعددة الاستخدامات وكفاءة التي توفر قدرات عالية الدقة والأتمتة،ولهذا السبب يجعلهم مكونا أساسيا لعمليات التصنيع الحديثة.
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
