تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2600 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
260 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
عدد المغازل: |
العازب |
السفر (المحور X) (مم): |
1000 مم |
السفر (المحور Z) (مم): |
700 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
اسم المنتج: |

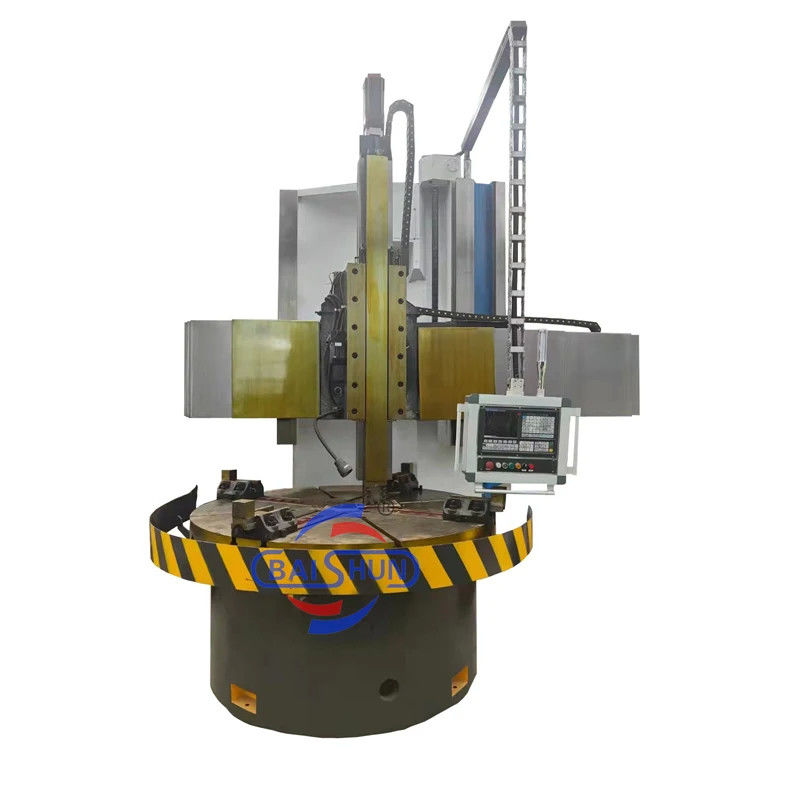

عالية الدقة CNC الدوارة الرأسية VTL آلة الدوارة البرجية الرأسية |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2600 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
260 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
عدد المغازل: |
العازب |
السفر (المحور X) (مم): |
1000 مم |
السفر (المحور Z) (مم): |
700 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
اسم المنتج: |
عالية الدقة CNC الدوارة الرأسية VTL آلة الدوارة البرجية الرأسية |
محول CNC الرأسي ، والمعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم لتدوير وقطع المكونات المعدنية بدقة عالية وكفاءة عالية
آلة التدوير العمودية CNC
الجهاز الرأسي CNC هو آلة ذات أداء عال مع مجموعة واسعة من القدرات والإنتاجية العالية.شركتنا قد طورت أداة آلة متطورة التي تدمج بسلاسة الأنيماترونيكس والهيدروليكس، استلهام من التصميم المتقدم وتقنيات التصنيع، ودمج ثقافة الشركة الغنية لدينا.هذا يسمح لنا بتقديم منتجات عالمية المستوى للعملاء المحليين والدوليين.
لضمان الدقة العالية والمتانة، لقد استخدمنا صب متكامل وبنية متوازنة حراريًا للطاولة.تحتوي العمود الرئيسي على حمالة عجلة أسطوانية مزدوجة الدقة عالية، ويتم تحسين طريق توجيه الطاولة للعمل بسلاسة.
يرجى ملاحظة أننا نسعى باستمرار لتحسين منتجاتنا، وبالتالي، قد تخضع المعلومات المقدمة للتغيير دون إشعار مسبق.
محول CNC الرأسي ، المعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم في الدوران وقطع المكونات المعدنية بدقة عالية وكفاءة عالية.
الدوارة الرأسية CNC لديها محور عمودي يحمل ويرجع قطعة العمل. يتم استخدامها على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة ، مثل المعدات ، التوربينات ،وأجزاء الطيران والفضاءفهي مفيدة بشكل خاص لتدوير المكونات مع نسبة شكل عالية.
بالإضافة إلى ذلك ، فإن محولات CNC العمودية ذاتية التشغيل للغاية ويمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ،مع الحد الأدنى من تدخل الإنسان.
بشكل عام، محولات CNC العمودية هي أداة معالجة متعددة الاستخدامات وكفاءة التي توفر قدرات عالية الدقة والأتمتة،ولهذا السبب يجعلهم مكونا أساسيا لعمليات التصنيع الحديثة.
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
