تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5123
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة2خارج آلة الدوارة العمودية سي سي سيتم تعبئت
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2300 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
160 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
55 |
عدد المغازل: |
العازب |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
2300 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
1300 مم |
السفر (المحور Z) (مم): |
750 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد ((L*W*H): |
3050*4500*3450ملم |
الجهد: |
380 فولت |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
60000 |
اسم المنتج: |
VTL واحد العمود المزدوج أدوات التصنيع العمودية الدوارة |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2300 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
160 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
55 |
عدد المغازل: |
العازب |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
2300 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
1300 مم |
السفر (المحور Z) (مم): |
750 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد ((L*W*H): |
3050*4500*3450ملم |
الجهد: |
380 فولت |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
60000 |
اسم المنتج: |
VTL واحد العمود المزدوج أدوات التصنيع العمودية الدوارة |
وصف المنتج

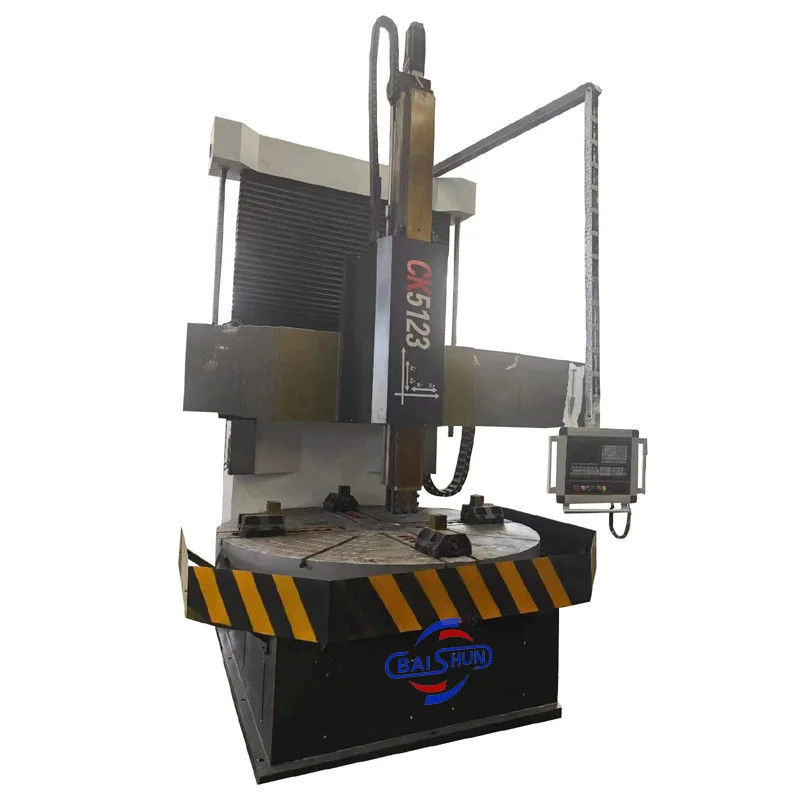

تورنوس المعدن VTL واحد العمود المزدوج أدوات معالجة عمودية الدوران
الجهاز الرأسي للدوائر CNC له أداء ممتاز، مجموعة واسعة من التكنولوجيا، إنتاجية عالية.
بناءً على إشارة إلى تصميم الآلة المتقدمة وتكنولوجيا التصنيع، واعتماد فلسفة التصميم الحديثة،شركتنا قد طورت نوعا من أدوات آلة حساسة مع انضمام الهيدروليكية والأنيماترونيكس، وتوفير المنتجات من الطراز العالمي للعملاء في الخارج والمحليين.
لجعل الدوس بدقة عالية الدوران والصلابة الكافية والكثافة، وتعتمد الجدول الصب متكاملة والهيكل التماثل الحراري،محامل العمود الرئيسي هو محامل المسالك الأسطوانية المزدوجة ذات الدقة العالية، ومرشد الطاولة.
* ونحن نعمل باستمرار على تحسين منتجاتنا، ونحن نحتفظ بالحق في تحديث هذه البيانات المعلومات.
محول CNC العمودي هو آلة كبيرة تستخدم للتعامل مع قطع العمل الكبيرة والثقيلة مع حجم شعاعي واسع وحجم محوري أصغر نسبيا. تم تصميمها لمعالجة قطع العمل ذات الأشكال المعقدة,مثل الأسطح الأسطوانية، الأسطح النهائية، الأسطح المخروطية، الثقوب الأسطوانية، الثقوب المخروطية، وأكثر من ذلك. بالإضافة إلى ذلك، بمساعدة أدوات إضافية،يمكن أن تقوم أيضا بعمليات مثل قطع الخيوط، وتحويل الأسطح الكروية، والتصنيع المقلد، والطحن. على عكس المحولات الأفقية التي يتم فيها ضغط القطع الأساسية أفقيًا، فإن المحول الرأسي له محور المذنب الرئيسي في وضع عمودي،ووضع طاولة العمل أفقياًهذا الترتيب يجعله أكثر ملاءمة للضغط على قطع العمل ومواءمتها. علاوة على ذلك ، يقلل هذا الإعداد من الحمل على الغزل والحاويات ،تمكين الدوس الرأسي من الحفاظ على دقة خلال فترات طويلة من التشغيل.
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
