تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5225
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة2خارج آلة الدوارة العمودية سي سي سيتم تعبئت
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
260 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المغازل: |
العازب |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
1400 ملم |
السفر (المحور Z) (مم): |
1000 مم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |
البعد ((L*W*H): |
3700*5650*3950ملم |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
33000 |
اسم المنتج: |
أسعار آلة التشغيل الجديدة |
الحد الأقصى لقطر الدوران: |
2500 مم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
2000 ملم |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
260 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المغازل: |
العازب |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
1400 ملم |
السفر (المحور Z) (مم): |
1000 مم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |
البعد ((L*W*H): |
3700*5650*3950ملم |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
33000 |
اسم المنتج: |
أسعار آلة التشغيل الجديدة |
الحد الأقصى لقطر الدوران: |
2500 مم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
2000 ملم |

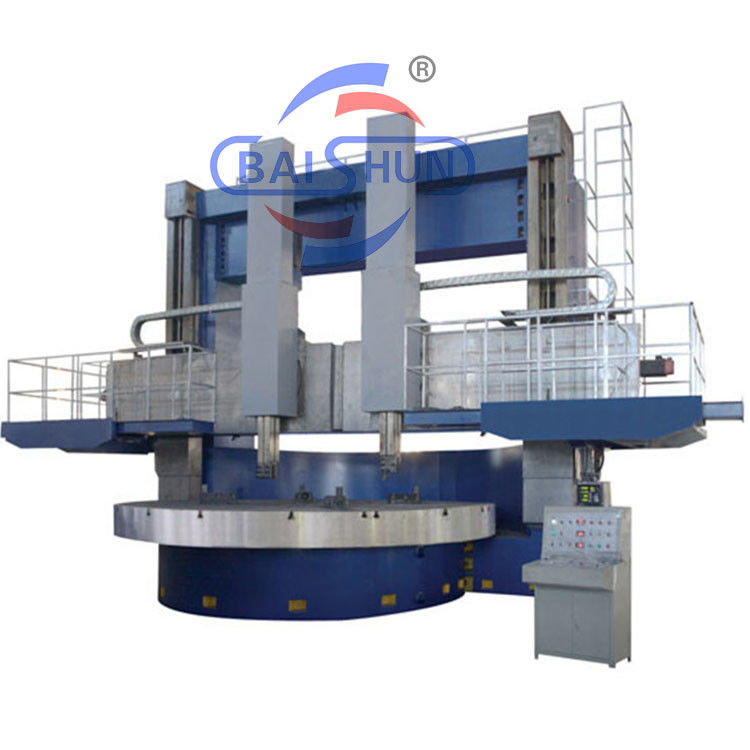

محول عمودي ذو عمود مزدوج CK5240 CNC Maquina De Torno Tornio Da Banco Tokarka
الدوارة العمودية المزدوجة هي معدات متقدمة مع تكامل الميكانيكية الكهربائية الهيدروليكية، والتي تمتص فلسفة التصميم الجديدة وتكنولوجيا التصنيع.انها تتبنى طريقة تصميم تحسين CAD، يزود المكونات الوظيفية المتقدمة في الداخل والخارج. في الهيكل، فإنه يحقق قوة قوية، عالية الديناميكية والصلابة الساكنة، دقة عالية، حمولة ثقيلة، وكفاءة عالية،عمر خدمة طويلالمواصفات التقنية الرئيسية لكل جزء من أجزاء الآلة تتوافق مع المعايير الوطنية ذات الصلة.
الجهاز لديه قاعدة الطاولة ، طاولة العمل ، صندوق نقل رئيسي ، إطار البوابة ، الحزمة ، راحة أداة الزمام ، صندوق التغذية ، النظام الكهربائي ، محطة التشغيل ، النظام الهيدروليكي ، جهاز الحماية وما إلى ذلك.
محول CNC الرأسي ، المعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم في الدوران وقطع المكونات المعدنية بدقة عالية وكفاءة عالية.
الدوارة الرأسية CNC لديها محور عمودي يحمل ويرجع قطعة العمل. يتم استخدامها على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة ، مثل المعدات ، التوربينات ،وأجزاء الطيران والفضاءفهي مفيدة بشكل خاص لتدوير المكونات مع نسبة شكل عالية.
بالإضافة إلى ذلك ، فإن محولات CNC العمودية ذاتية التشغيل للغاية ويمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ،مع الحد الأدنى من تدخل الإنسان.
بشكل عام، محولات CNC العمودية هي أداة معالجة متعددة الاستخدامات وكفاءة التي توفر قدرات عالية الدقة والأتمتة،ولهذا السبب يجعلهم مكونا أساسيا لعمليات التصنيع الحديثة.CNC عمود مزدوج Cnc عمودي محول ماكينة دي تورنو تورنيو دا بانكو توكاركا
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر الدوران | ملم | 2500 | 3150 | 4000 | 4000 |
| الحد الأقصى لارتفاع القطعة | ملم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| الوزن الأقصى للقطعة | T | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | ملم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم دوران من طاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| عبور سريع لرأس السكة الحديد | ملم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السير الرأسي الرأسي للرأس الأيمن | -أجل. | 35 | 35 | 35 | 40 |
| السير الرأسي الرأسي للرأس الأيسر | kn | 30 | 30 | 30 | 30 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| رحلة الذراع | ملم | 1000 | 1000 | 1000 | 1250 |
| قسم الذراع | ملم | 255×200 | 255×200 | 255×200 | 240×240 |
| تدوير رأس السكة الحديدية اليسرى واليمنى | ° | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| قسم الأداة | ملم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | كوايت | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
