تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY, BAISHUN
إصدار الشهادات: CE ISO9001
رقم الموديل: CK5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
عرض السرير (مم): |
250 ملم |
عدد المغازل: |
العازب |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1200 |
السفر (المحور X) (مم): |
500 ملم |
السفر (المحور Z) (مم): |
700 ملم |
البعد ((L*W*H): |
2350*2350*2700ملم |
الوزن (كجم): |
85000 |
اسم المنتج: |
CNC واحد العمود برج العمودية آلة الدوران |
عرض السرير (مم): |
250 ملم |
عدد المغازل: |
العازب |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1200 |
السفر (المحور X) (مم): |
500 ملم |
السفر (المحور Z) (مم): |
700 ملم |
البعد ((L*W*H): |
2350*2350*2700ملم |
الوزن (كجم): |
85000 |
اسم المنتج: |
CNC واحد العمود برج العمودية آلة الدوران |

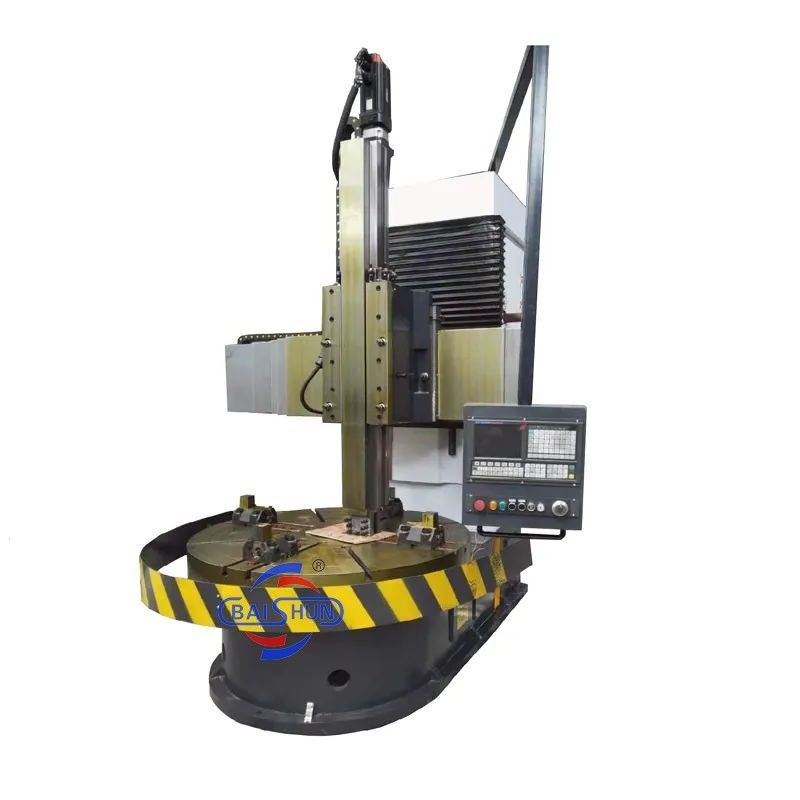

محول CNC الرأسي ، المعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم في الدوران وقطع المكونات المعدنية بدقة عالية وكفاءة عالية.
الدوارة الرأسية CNC لديها محور عمودي يحمل ويرجع قطعة العمل. يتم استخدامها على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة ، مثل المعدات ، التوربينات ،وأجزاء الطيران والفضاءفهي مفيدة بشكل خاص لتدوير المكونات مع نسبة شكل عالية.
بالإضافة إلى ذلك ، فإن محولات CNC العمودية ذاتية التشغيل للغاية ويمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ،مع الحد الأدنى من تدخل الإنسان.
بشكل عام، محولات CNC العمودية هي أداة معالجة متعددة الاستخدامات وكفاءة التي توفر قدرات عالية الدقة والأتمتة،ولهذا السبب يجعلهم مكونا أساسيا لعمليات التصنيع الحديثة.
محول CNC الرأسي ، والمعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم لتدوير وقطع المكونات المعدنية بدقة عالية وكفاءة عالية
محول CNC العمودي هو نوع من المعدات الميكانيكية الكبيرة ، والتي تستخدم لمعالجة قطع العمل الكبيرة والثقيلة ذات الحجم الشعاعي الكبير وحجم المحور الصغير نسبياً والشكل المعقد.مثل سطح أسطواني، سطح نهاية، سطح مخروط، فتحة أسطوانية، فتحة مخروطية وما شابه من الأقراص المختلفة، العجلات وقطع العمل ذات الأكمام،ويمكن أيضا معالجتها عن طريق أجهزة إضافية مثل خيوط التشغيل، تحويل السطح الكروي، محاكاة المعالجة، طحن وما شابه ذلك؛ بالمقارنة مع الدوارة الأفقية، يتم ضبط قطع العمل في الزخرفة المشددة للدوارة الأفقية،في حين أن محور العمود الرئيسي للدراجة الرأسية في تخطيط عمودي، و سطح الطاولة من طاولة العمل في مستوى أفقي؛ لذلك، والتمسك وتحديد محاذاة قطعة العمل هي أكثر ملاءمة.هذا الترتيب يقلل من الحمل على الغزل والحاويات، بحيث يمكن للدراجة الرأسية الحفاظ على دقة عملها لفترة طويلة.
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
