تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2600 |
قوة محرك المغزل (kW): |
30 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
1000 مم |
السفر (المحور Z) (مم): |
700 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |
البعد ((L*W*H): |
2360*2280*2800ملم |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
8000 |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2600 |
قوة محرك المغزل (kW): |
30 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
1000 مم |
السفر (المحور Z) (مم): |
700 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |
البعد ((L*W*H): |
2360*2280*2800ملم |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
8000 |

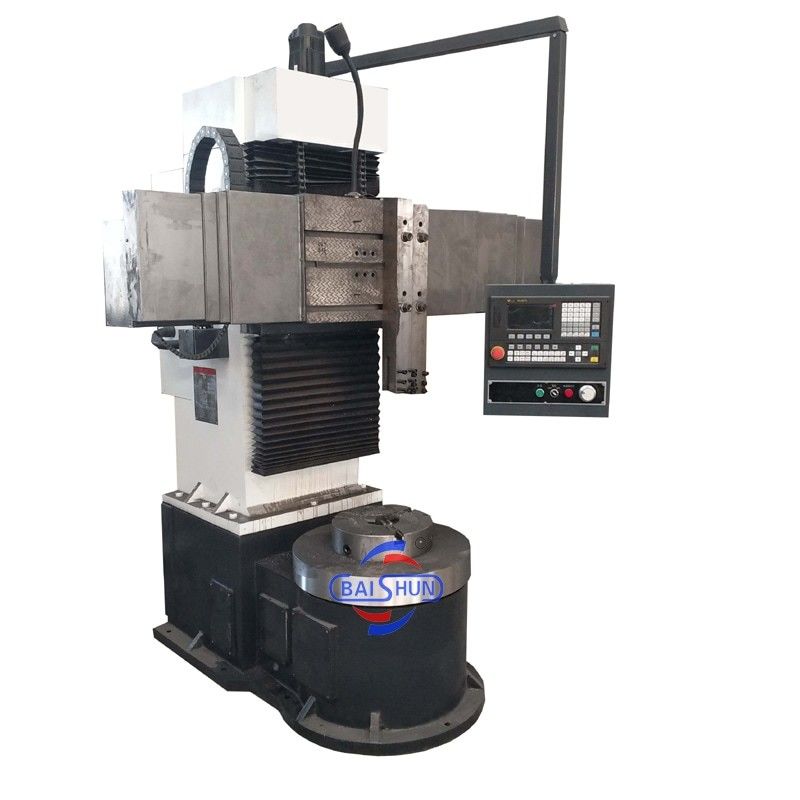

الصين البيع الساخن متعددة الأغراض CNC العمودية الالتفات مناسبة لمعالجة المعادن الحديدية والمعادن غير الحديدية والمواد غير المعدنية الجزئية،ويمكن تحقيق معالجة تدوير وجه النهاية، داخل وخارج سطح أسطواني، داخل وخارج سطح مخروطي دائري و الحفر، وتوسيع، reaming من الثقب. يتم تشغيل ناقل النقل الرئيسي بواسطة محرك سيرفو التيار المتردد فولاذ،تغيير التروس الهيدروليكية وتعديل سرعة أقل من خطوتينطاولة العمل هي يدوية 4 فك حركة واحدة تشاك.
2المحرك الرئيسي
محرك القيادة الرئيسي الرئيسي، من خلال علبة التروس 16 سرعة التروس لتحويل السرعةيتم إطفاء المعدات في الصندوق وطحن لضمان دقة وتكفاءة الإرسال وتقليل الضوضاء والاهتزاز.
3. مقعد العمل
الجدول يتكون من الطاولة ، قاعدة الطاولة ، مكونات الغزل وآلية النقل ، الطاولة وقاعدة الطاولة لمعالجة الصب الإجمالية.سطح دليل الجدول المزروعة مع لوحة دليل سبيكة الألومنيوم ويتم حقن زيت الضغط بين قوائم الدليل لتشكيل قوائم الضغط الديناميكيةلذا الطاولة تحمل القدرة، الدوران عالية الدقة.
4. الشعاع
يتحرك الحزمة صعودا وهبوطا على العمود. يتكون الحزمة من آلية تغذية سكين، آلية ضغط الحزمة والجهاز الهيدروليكي.تثبيت مجموعة من مضخة زيت التشحيم التلقائية على العاملحسب الحاجة إلى تزيين سطح السكة الحديدية.
5إطار سكين عمودي
المحور Z، محور Z من قبل محرك القيادة servo، من خلال المكبّر الكوكبي لزيادة عزم الدوران،بواسطة مفتاح المشبك الكهرومغناطيسي التحكم في محورين وقفل بعضها البعض لتحقيق مجموعة متنوعة من المعالجة المعقدة.
6نظام هيدروليكي
يتضمن النظام الهيدروليكي: نظام الضغط الديناميكي على الطاولة، نظام نقل المحرك الرئيسي، تشبيك الحزمة والنظام الهيدروليكي، نظام الموازنة الهيدروليكية الإطار السكين الرأسي.النظام الهيدروليكي ضروري، تزيين الجهاز، استقرار السكة الحديدية الضغطية الديناميكية، لضمان استقرار النظام الهيدروليكي والاستبدال.
- نعم
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
