تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY, BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 يوم عمل
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
1600 |
قدرة التصنيع: |
واجب المتوسطة |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
800 مم |
السفر (المحور Z) (مم): |
916 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
البعد ((L*W*H): |
2660*2665*3528ملم |
الجهد: |
380 فولت |
نظام التحكم CNC: |
جي اس كي، سيمنز، فانوك |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
1600 |
قدرة التصنيع: |
واجب المتوسطة |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
800 مم |
السفر (المحور Z) (مم): |
916 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
البعد ((L*W*H): |
2660*2665*3528ملم |
الجهد: |
380 فولت |
نظام التحكم CNC: |
جي اس كي، سيمنز، فانوك |

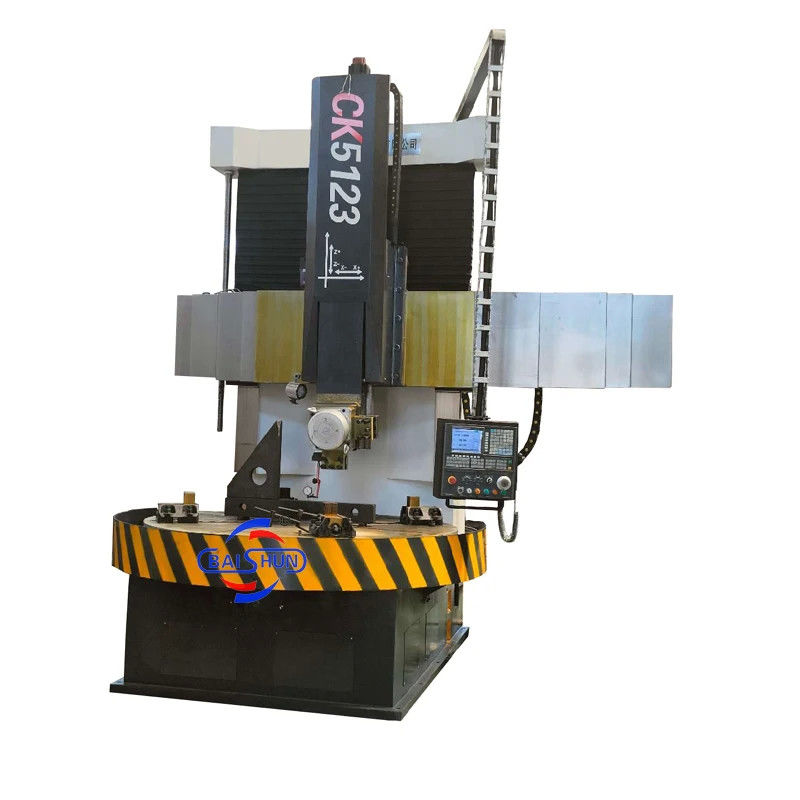

تحكم CNC التلقائي العمودي لدورة الدوار
محول CNC الرأسي ، المعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم في الدوران وقطع المكونات المعدنية بدقة عالية وكفاءة عالية.
الدوارة الرأسية CNC لديها محور عمودي يحمل ويرجع قطعة العمل. يتم استخدامها على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة ، مثل المعدات ، التوربينات ،وأجزاء الطيران والفضاءفهي مفيدة بشكل خاص لتدوير المكونات مع نسبة شكل عالية.
بالإضافة إلى ذلك ، فإن محولات CNC العمودية ذاتية التشغيل للغاية ويمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ،مع الحد الأدنى من تدخل الإنسان.
بشكل عام، محولات CNC العمودية هي أداة معالجة متعددة الاستخدامات وكفاءة التي توفر قدرات عالية الدقة والأتمتة،ولهذا السبب يجعلهم مكونا أساسيا لعمليات التصنيع الحديثة.
CNC قرص طبل ثقيلة الوظيفة العمودية التشغيل التلقائي لقطع المعادن معالجة
المستخدمة عالية الجودة آلة التداول العمودية CNC مع جيدة بعد البيع والضمان
محول CNC الرأسي ، المعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم في الدوران وقطع المكونات المعدنية بدقة عالية وكفاءة عالية.
الدوارة الرأسية CNC لديها محور عمودي يحمل ويرجع قطعة العمل. يتم استخدامها على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة ، مثل المعدات ، التوربينات ،وأجزاء الطيران والفضاءفهي مفيدة بشكل خاص لتدوير المكونات مع نسبة شكل عالية.
بالإضافة إلى ذلك ، فإن محولات CNC العمودية ذاتية التشغيل للغاية ويمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ،مع الحد الأدنى من تدخل الإنسان.
بشكل عام، محولات CNC العمودية هي أداة معالجة متعددة الاستخدامات وكفاءة التي توفر قدرات عالية الدقة والأتمتة،ولهذا السبب يجعلهم مكونا أساسيا لعمليات التصنيع الحديثة.
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
آلة الدوارة العموديةالخصائص:
يستخدم الجدول قناة توجيه عالية الدقة للدفع بالكرة والقناة توجيه المنزلق في قطر 1.6 متر.
تعتمد السكة الحديدية العرضية العمودية على الصلبة العالية ومقاومة الارتداء العالية الحديد الصلب الرمادي.
الأزواج الخيالية من الممرات في الاتجاه الأفقي والعمودي تعتمد الحديد الصلب الرمادي المقاوم للارتداء.
رام وجهة توجيه سطح السكة الحديدية، رأس الجانب تبني التردد المتوسط صلبة التدحرج طحن الانتهاء المعالجة.
طائرة كرومية سوداء من نوع جديد لتحديد الزر
تم تصميم رأس السكة الحديدية بمسمار رصاص للنقل الأفقي والعمودي.
وضع مؤشر لوحة الدراجات الخمسية مع قوة عالية وتصلب.
يتم توفير تزيين الصليب بالزيت عن طريق مضخة يدوية.
خدماتنا
يمكننا توفير خدمة ما قبل البيع على الإنترنت على مدار 24 ساعة، وخدمة متابعة الطلبات من المهندسين، وخدمة التسليم اللوجستي، ويمكننا أيضا توفير خدمات التثبيت.مع أكثر من 10 سنوات من الخبرة في أسواق مختلفة، يمكننا مساعدة العملاء على إكمال سلسلة من الخدمات بنجاح من الشراء إلى تسوية البضائع الجمركية، وبالتالي توفير الوقت وتخفيض تكاليف العملاء أيضا في جميع الجوانب.
ميزتنا:
1مع شهادة CE و ISO.
2: تتبع كامل للإنتاج
3: المهندسين المحترفين يمكن أن تضمن أعلى جودة.
4: مزيد من الموردين كبديل، يضمن لك أقل الأسعار وتنافسية.
5: الموظفين المبيعات مع أكثر من 10 سنوات من الخبرة، سوف تجيب على أسئلتك قبل المبيعات وبعد البيع.
6: إنتاج OEM متاح ، لتلبية احتياجات العملاء
7توجد MOQ منخفضة (وحدة واحدة).
8دعم فني على مدار 24 ساعة
