تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5235
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة
2خارج آلة الدوارة العمودية سي سي سيتم
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
3500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
50 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المغازل: |
التوأم |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
3500 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
750 ملم |
السفر (المحور Z) (مم): |
1800 مم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد ((L*W*H): |
3950*6300*4350 مللي متر |
الجهد: |
380 فولت |
نظام التحكم CNC: |
جي اس كي، سيمنز، فانوك |
ماركة Toolpost: |
هونغدا |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
35000 |
Max. الأعلى. workpiece weight: وزن الشغل:: |
8000 كجم |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
3500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
50 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المغازل: |
التوأم |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
3500 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
750 ملم |
السفر (المحور Z) (مم): |
1800 مم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد ((L*W*H): |
3950*6300*4350 مللي متر |
الجهد: |
380 فولت |
نظام التحكم CNC: |
جي اس كي، سيمنز، فانوك |
ماركة Toolpost: |
هونغدا |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
35000 |
Max. الأعلى. workpiece weight: وزن الشغل:: |
8000 كجم |

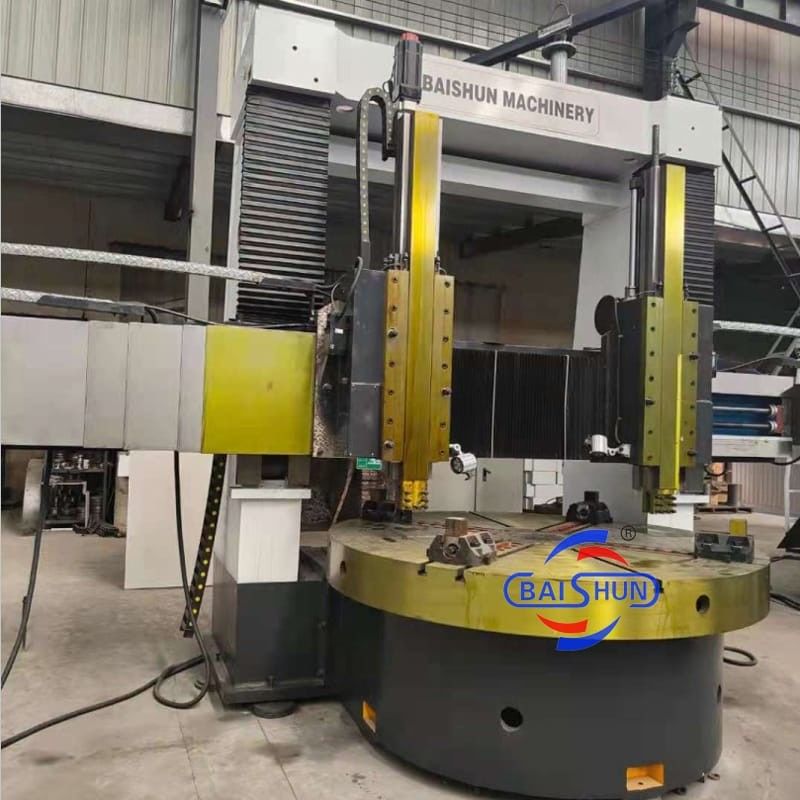

آلة التدوير العمودية CNC CK5225 CK5235
الدوارة العمودية المزدوجة هي معدات متقدمة مع تكامل الميكانيكية الكهربائية الهيدروليكية، والتي تمتص فلسفة التصميم الجديدة وتكنولوجيا التصنيع.انها تتبنى طريقة تصميم تحسين CAD، يزود المكونات الوظيفية المتقدمة في الداخل والخارج. في الهيكل، فإنه يحقق قوة قوية، عالية الديناميكية والصلابة الساكنة، دقة عالية، حمولة ثقيلة، وكفاءة عالية،عمر خدمة طويلالمواصفات التقنية الرئيسية لكل جزء من أجزاء الآلة تتوافق مع المعايير الوطنية ذات الصلة.
الجهاز لديه قاعدة الطاولة ، طاولة العمل ، صندوق نقل رئيسي ، إطار البوابة ، الحزمة ، راحة أداة الزمام ، صندوق التغذية ، النظام الكهربائي ، محطة التشغيل ، النظام الهيدروليكي ، جهاز الحماية وما إلى ذلك.
طاولة العمل:
يتكون طاولة العمل من قاعدة طاولة العمل ، طاولة العمل ، مكونات الغزل ، وجهاز النقل. وهي مصنوعة من الحديد الزهري ، باستخدام صب الحديد منخفض التوتر عالية القوة ،التي تضمن صلابة كافية، والقوة والاستقرار الحراري. يعتمد محامل محولات الطاولة العملية على محاملين أسطواني أسطوانية قصيرة صف مزدوجة عالية الدقة ، مما يضمن دوران دقيق وعمر تشغيل طويل.
ناقل التوصيل الرئيسي:
تستخدم الآلة نظام نقل العمود الرأسي كحافز القيادة الرئيسي. تستخدم محرك خدمة التيار المتردد لدفع الغزل.صندوق التروس يتيح تحويلات ميكانيكية لثنائي التروس عن طريق تحريك الأسطوانة، مما يسمح لوحة العمل لتحقيق تنظيم سرعة دون خطوات في نطاق 0.63-63r / min.
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر الدوران | ملم | 2500 | 3150 | 4000 | 4000 |
| الحد الأقصى لارتفاع القطعة | ملم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| الوزن الأقصى للقطعة | T | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | ملم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم دوران من طاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| عبور سريع لرأس السكة الحديد | ملم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السير الرأسي الرأسي للرأس الأيمن | -أجل. | 35 | 35 | 35 | 40 |
| السير الرأسي الرأسي للرأس الأيسر | kn | 30 | 30 | 30 | 30 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| رحلة الذراع | ملم | 1000 | 1000 | 1000 | 1250 |
| قسم الذراع | ملم | 255×200 | 255×200 | 255×200 | 240×240 |
| تدوير رأس السكة الحديدية اليسرى واليمنى | ° | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| قسم الأداة | ملم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | كوايت | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
