تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY, BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5235
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الأسعار: $76,000.00/sets 1-4 sets
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة
2خارج آلة الدوارة العمودية سي سي سيتم
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
3500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
50 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المغازل: |
التوأم |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
3500 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
750 ملم |
السفر (المحور Z) (مم): |
1800 مم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد ((L*W*H): |
3950*6300*4350 مللي متر |
الجهد: |
380 فولت |
نظام التحكم CNC: |
جي اس كي، سيمنز، فانوك |
ماركة Toolpost: |
هونغدا |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
35000 |
اسم المنتج: |
محولات CNC العمودية العالمية |
Max. الأعلى. workpiece weight: وزن الشغل:: |
8000 كجم |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
3500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
50 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المغازل: |
التوأم |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
3500 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
750 ملم |
السفر (المحور Z) (مم): |
1800 مم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد ((L*W*H): |
3950*6300*4350 مللي متر |
الجهد: |
380 فولت |
نظام التحكم CNC: |
جي اس كي، سيمنز، فانوك |
ماركة Toolpost: |
هونغدا |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
35000 |
اسم المنتج: |
محولات CNC العمودية العالمية |
Max. الأعلى. workpiece weight: وزن الشغل:: |
8000 كجم |

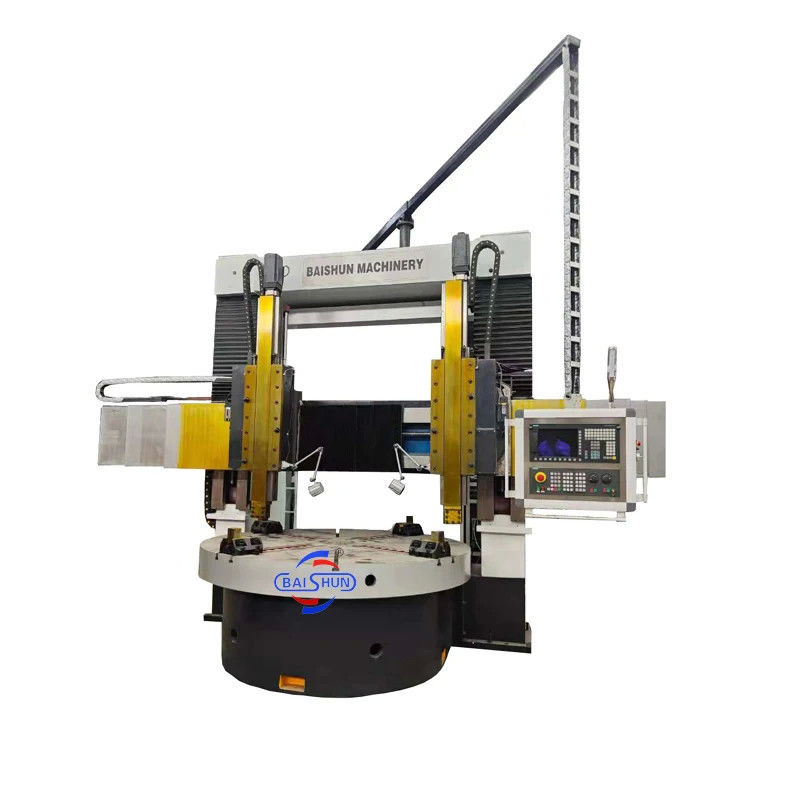

CNC عالمية العمودية الدوارة الدوارة العمودية العمودية CK5235
الدوارة العمودية المزدوجة هي معدات متقدمة مع تكامل الميكانيكية الكهربائية الهيدروليكية، والتي تمتص فلسفة التصميم الجديدة وتكنولوجيا التصنيع.انها تتبنى طريقة تصميم تحسين CAD، يزود المكونات الوظيفية المتقدمة في الداخل والخارج. في الهيكل، فإنه يحقق قوة قوية، عالية الديناميكية والصلابة الساكنة، دقة عالية، حمولة ثقيلة، وكفاءة عالية،عمر خدمة طويلالمواصفات التقنية الرئيسية لكل جزء من أجزاء الآلة تتوافق مع المعايير الوطنية ذات الصلة.
الجهاز لديه قاعدة الطاولة ، طاولة العمل ، صندوق نقل رئيسي ، إطار البوابة ، الحزمة ، راحة أداة الزمام ، صندوق التغذية ، النظام الكهربائي ، محطة التشغيل ، النظام الهيدروليكي ، جهاز الحماية وما إلى ذلك.
إطار البوابة:
يتكون إطار البوابة من أعمدة عمودية يسارية ويمينية وأشعة اتصال. من خلال إغلاق البوابة وقاعدة طاولة العمل بإحكام ، يتم تشكيل هيكل وقائي.يحتوي الجزء العلوي من البورتري على صناديق رفع يسارية ويمينية مدفوعة بمحركات التيار المتردد ذات التمدد الثنائيهذه الصناديق، جنبا إلى جنب مع أزواج العدادات، أزواج العدادات الدودة، ومسامير الرصاص مزدوجة، تمكن من الحركة الرأسية للشعاع على طول خطوط توجيه العمود الرأسي.
شعاع:
يتم تصنيع الحزمة من صلبة عالية ، صب الحديد منخفض التوتر لضمان أقصى قدر من الصلابة والقوة والاستقرار على المدى الطويل للآلات الدقيقة.يتحرك الشعاع عمودياً على طول السكة الحديديةيتم تجهيز الجزء الخلفي من الحزمة بأربعة نقاط ضغط هيدروليكية ، في حين أن الجانبين يحتويون على صناديق تغذية لقاعدة الأدوات.
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر الدوران | ملم | 2500 | 3150 | 4000 | 4000 |
| الحد الأقصى لارتفاع القطعة | ملم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| الوزن الأقصى للقطعة | T | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | ملم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم دوران من طاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| عبور سريع لرأس السكة الحديد | ملم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السير الرأسي الرأسي للرأس الأيمن | -أجل. | 35 | 35 | 35 | 40 |
| السير الرأسي الرأسي للرأس الأيسر | kn | 30 | 30 | 30 | 30 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| رحلة الذراع | ملم | 1000 | 1000 | 1000 | 1250 |
| قسم الذراع | ملم | 255×200 | 255×200 | 255×200 | 240×240 |
| تدوير رأس السكة الحديدية اليسرى واليمنى | ° | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| قسم الأداة | ملم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | كوايت | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
