تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5235
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الأسعار: $76,000.00/sets 1-4 sets
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة
2خارج آلة الدوارة العمودية سي سي سيتم
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
90 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
55 |
عدد المغازل: |
التوأم |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
1900 ملم |
السفر (المحور Z) (مم): |
1250 ملم |
دقة الموقع (ملم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |
البعد ((L*W*H): |
6150*4400*5330ملم |
الجهد: |
380 فولت |
محطات نشر الأداة: |
4 |
الوزن (كغ): |
55000 |
اسم المنتج: |
الجهاز الحاسوبي الثقيل الجهاز الحاسوبي الرخيص |
الحد الأقصى لقطر الدوران: |
3500 مم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
2000 ملم |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
90 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
55 |
عدد المغازل: |
التوأم |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
1900 ملم |
السفر (المحور Z) (مم): |
1250 ملم |
دقة الموقع (ملم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |
البعد ((L*W*H): |
6150*4400*5330ملم |
الجهد: |
380 فولت |
محطات نشر الأداة: |
4 |
الوزن (كغ): |
55000 |
اسم المنتج: |
الجهاز الحاسوبي الثقيل الجهاز الحاسوبي الرخيص |
الحد الأقصى لقطر الدوران: |
3500 مم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
2000 ملم |

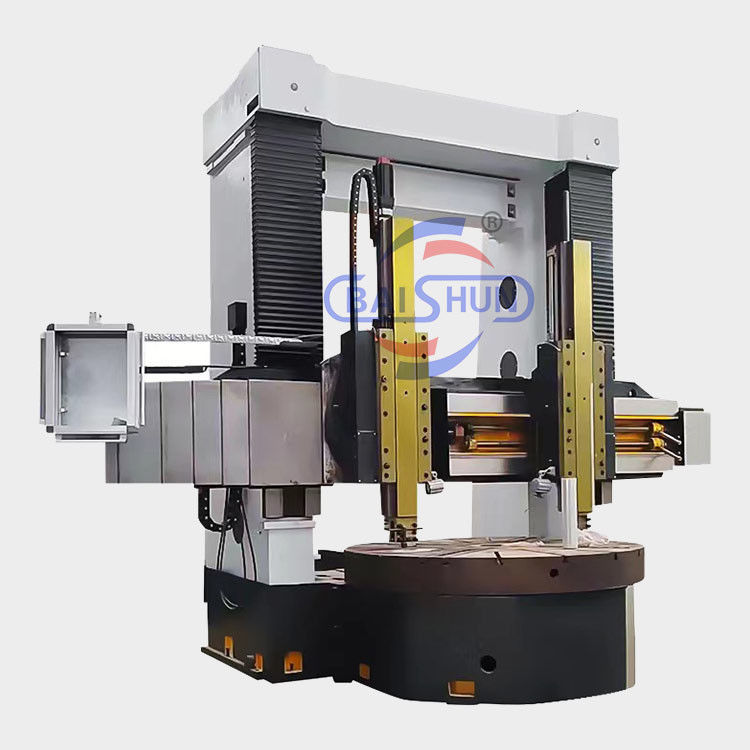

آلة الدوارة اليدوية 10 طن الديون الثقيلة CNC معدنية رخيصة تحويل الدوارة الرأسية
الدوارة العمودية المزدوجة هي قطعة متطورة من المعدات التي تجمع بين المكونات الميكانيكية والكهربائية والهيدروليكية.إنها تتضمن مبادئ التصميم الحديثة وتقنيات التصنيع، الاستفادة من تحسين CAD ومكونات حديثة من مصادر محلية ودولية على حد سواء.صلابة ثابتة وديناميكية عالية، قدرات التصنيع الدقيقة، قدرة الحمل الثقيلة، الكفاءة، والمتانة، والتشغيل الموثوق به. جميع المواصفات التقنية الرئيسية لأجزاء الآلة تتوافق مع المعايير الوطنية.
تتكون الآلة من مكونات مختلفة، بما في ذلك قاعدة طاولة العمل، طاولة العمل، مربع النقل الرئيسي، إطار البوابة، والحزمة، ووضع أداة رم، صندوق تغذية، النظام الكهربائي، محطة التشغيل،النظام الهيدروليكي، وأجهزة الحماية.
إطار البوابة:
يتكون إطار البوابة من أعمدة عمودية يسارية ويمينية وأشعة اتصال. من خلال إغلاق البوابة وقاعدة طاولة العمل بإحكام ، يتم تشكيل هيكل وقائي.يحتوي القسم العلوي من البورتري على صناديق رفع يسارية ويمينية مدفوعة بمحركات التيار المتردد ذات التمدد الثنائيهذه الصناديق، جنبا إلى جنب مع أزواج العدادات، أزواج العدادات الدودة، ومسامير الرصاص مزدوجة، تمكن من الحركة الرأسية للشعاع على طول خطوط توجيه العمود الرأسي.
شعاع:
يتم تصنيع الحزمة من الصلبة العالية ، والصلبة للضغوطات الحديدية لضمان أفضل صلابة ، وقوة ، واستقرار طويل الأجل للآلات الدقيقة.يتحرك الشعاع عمودياً على طول السكة الحديديةيتم تجهيز الجزء الخلفي من الحزمة بأربعة نقاط ضغط هيدروليكية ، في حين أن الجانبين يحتويون على صناديق تغذية لقاعدة الأدوات.
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر الدوران | ملم | 2500 | 3150 | 4000 | 4000 |
| الحد الأقصى لارتفاع القطعة | ملم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| الوزن الأقصى للقطعة | T | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | ملم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم دوران من طاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| عبور سريع لرأس السكة الحديد | ملم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السير الرأسي الرأسي للرأس الأيمن | -أجل. | 35 | 35 | 35 | 40 |
| السير الرأسي الرأسي للرأس الأيسر | kn | 30 | 30 | 30 | 30 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| رحلة الذراع | ملم | 1000 | 1000 | 1000 | 1250 |
| قسم الذراع | ملم | 255×200 | 255×200 | 255×200 | 240×240 |
| تدوير رأس السكة الحديدية اليسرى واليمنى | ° | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| قسم الأداة | ملم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | كوايت | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
نحن مصنعون لآلات التداول المباشرة وليس شركة تجارية
مما يعني أننا نستطيع أن نقدم لكم أفضل الأسعار.
مرحباً بك اتصل بنا:)
الهاتف/ واتس اب: +86 18003851898 (آنسة دورا)
