تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY, BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: 1. خارج سنقوم بتعبئة المنتج مع البلاستيك لمنع الرطوبة2. خارج آلة الدوارة الرأسية cnc سيتم تعبئتها بو
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
1600 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
160 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المغازل: |
العازب |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
800 مم |
السفر (المحور Z) (مم): |
916 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.004 |
البعد ((L*W*H): |
2660*2665*3528ملم |
الجهد: |
380 فولت |
نظام التحكم CNC: |
جي اس كي، سيمنز، فانوك |
ماركة Toolpost: |
هونغدا |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
12500 |
اسم المنتج: |
المعدنية الدوارة Cnc الدوارة آلة الدوارة ميني |
Max. الأعلى. workpiece weight: وزن الشغل:: |
5000 كيلوغرام |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
1600 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
160 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المغازل: |
العازب |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
800 مم |
السفر (المحور Z) (مم): |
916 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.004 |
البعد ((L*W*H): |
2660*2665*3528ملم |
الجهد: |
380 فولت |
نظام التحكم CNC: |
جي اس كي، سيمنز، فانوك |
ماركة Toolpost: |
هونغدا |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
12500 |
اسم المنتج: |
المعدنية الدوارة Cnc الدوارة آلة الدوارة ميني |
Max. الأعلى. workpiece weight: وزن الشغل:: |
5000 كيلوغرام |

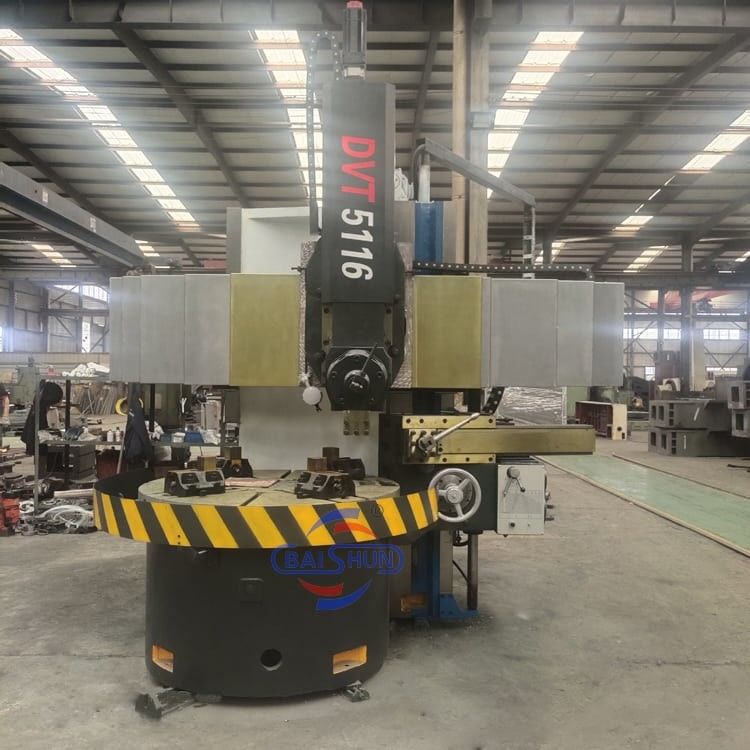

آلة الدوارة عالية السرعة المعدن الالتفاف CNC الجهاز الثقيل VTL الدوارة الرأسية
محول الرأسي مناسب لصناعات المعالجة الميكانيكية ، ويمكن استخدامه في الداخل والخارج من الاسطوانة ، سطح المخروط ووجهه ، القطع ، القطع ، الخ.من المعالجة الخام أو الدقيقة.
منصة العمل باستخدام الممر الهيدروستاتيكي ، يعتمد العمود الرئيسي على الدقة العالية NN30 نوع (D) سلسلة مزدوجة من محامل الدوال الأسطوانية ، وبالتالي منصة العمل القدرة الكبيرة على الحمل ، دقة الدوران العالية.أدوات الآلات الكهربائية باستخدام منتجات العلامات التجارية المحلية، موثوقية عالية. الآلة مصنوعة من عالية الكفاءة عملية epc، عالية الجودة، معالجة الشيخوخة التسخين، مظهر جميل، متينة، جيدة الملاءمة، عملية مريحة والصيانة.أداء عالية التكلفة؛ محطة زر معلقة، خزانة الكهرباء والسرير التصميم المتكامل؛ شعاع مطفأة، رم T-شكل مطفأة (منبر خمس ثقوب) ؛ حماية شعاع مغلقة،التشحيم التلقائي لجميع أجزاء التشحيممع سرعة خط ثابتة تدور وتخيط.
الخصائص الرئيسية:
يستخدم الطاولة مدربًا للوصول بالكرة ذات الدقة العالية ودربًا للوصول ذو قطر 1.6 متر.
السكك الحديدية العرضية للعمود مصنوعة من حديد صلب و مقاوم للارتداء.
يتم تصنيع أزواج الدليل في الاتجاهين الأفقي والعمودي من حديد صلب رمادي مقاوم للاستعمال.
يختبر السطح الموجه للسكك الحديدية للجسر والرأس الجانبي صلابة متوسطة التردد ومعالجة نهاية طحن التدحرج.
المحطة السفلية تمتلك نوعاً جديداً من طائرة الكروم الأسود
يتم تجهيز رأس القضبان بمسمار رئيسي لنقل الأفقي والعمودي.
يضمن لوحة عجلة البرج الخمسية القوة العالية والصلابة في وضع المؤشر.
يتم توفير التشحيم المتقاطع بالزيت من خلال مضخة يدوية.
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
آلة الدوارة العموديةالخصائص:
يستخدم الجدول قناة توجيه عالية الدقة للدفع بالكرة والقناة توجيه المنزلق في قطر 1.6 متر.
تعتمد السكة الحديدية العرضية العمودية على الصلبة العالية ومقاومة الارتداء العالية الحديد الصلب الرمادي.
الأزواج الخيالية من الممرات في الاتجاه الأفقي والعمودي تعتمد الحديد الصلب الرمادي المقاوم للارتداء.
رام وجهة توجيه سطح السكة الحديدية، رأس الجانب تبني التردد المتوسط صلبة التدحرج طحن الانتهاء المعالجة.
طائرة كرومية سوداء من نوع جديد لتحديد الزر
تم تصميم رأس السكة الحديدية بمسمار رصاص للنقل الأفقي والعمودي.
وضع مؤشر لوحة الدراجات الخمسية مع قوة عالية وتصلب.
يتم توفير تزيين الصليب بالزيت عن طريق مضخة يدوية.
