تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5235
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: $76,000.00/sets 1-4 sets
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة
2خارج آلة الدوارة العمودية سي سي سيتم
وقت التسليم: 45 يوم عمل
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
أدوات القطع باستخدام الحاسب الآلي مخرطة آلة Fanuc مع Cnc Atc و Tailstock الهيدروليكية |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
3500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
90 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
55 |
عدد المغازل: |
التوأم |
الوزن (كغ): |
55000 |
اسم المنتج: |
أدوات القطع باستخدام الحاسب الآلي مخرطة آلة Fanuc مع Cnc Atc و Tailstock الهيدروليكية |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
3500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
90 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
55 |
عدد المغازل: |
التوأم |
الوزن (كغ): |
55000 |

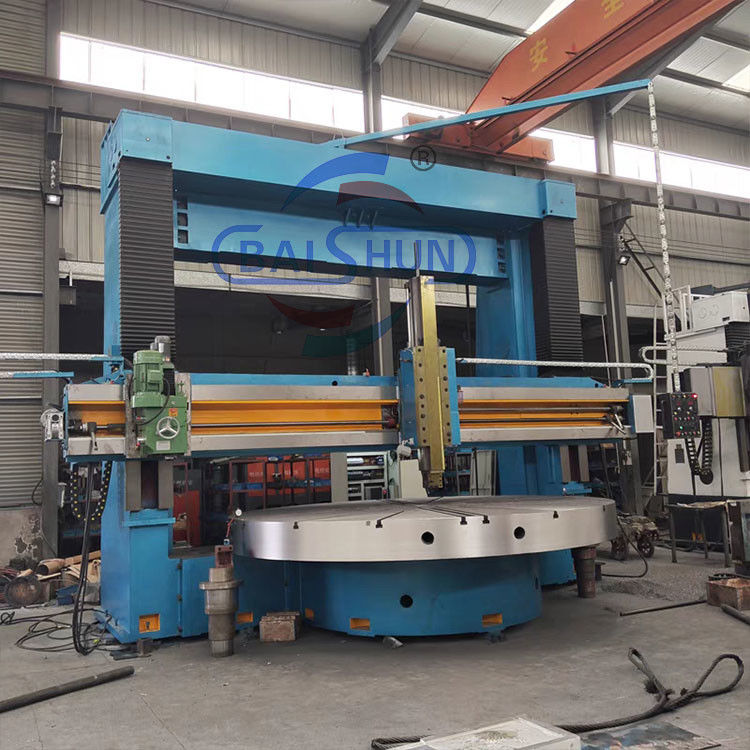

أدوات قطع الدوارة CNC آلة الدوارة Fanuc مع Cnc Atc وHydraulic Tailstock
هذه الآلة هي مناسبة لأدوات قطع السرعة العالية من الصلب والسبائك، والأجهزة للمعادن الحديدية، والمعادن غير الحديدية وبعض الأجزاء غير المعدنية داخل وخارج الاسطوانة، نهاية،طقوس من التصنيع الخام، إلخ
يتم وضع الشعاع أمام العمود ، بحيث يقوم الشعاع بالحركة الرأسية على العمود. هناك صندوق رفع في الجزء العلوي من العمود ، يتم تشغيله بواسطة محرك التيار المتردد.من خلال زوج من الديدان و المسمار الرئيسي، يتحرك الحزمة صعودا وهبوطا على طول السكك الحديدية دليل العمود. جميع الأجزاء الكبيرة مصنوعة من الصلبة العالية، والحديد الصلب منخفضة التوتر HT250، بعد معالجة الشيخوخة،القضاء على الإجهاد لضمان دقة الأداة الآلية.
الجهاز الرأسي CNC هو آلة عالية الأداء مع مجموعة واسعة من القدرات والإنتاجية العالية.شركتنا قد طورت أداة آلة متطورة التي تدمج بسلاسة الأنيماترونيكس والهيدروليكس، استلهام من التصميم المتقدم وتقنيات التصنيع، ودمج ثقافة الشركة الغنية لدينا.هذا يسمح لنا بتقديم منتجات عالمية المستوى للعملاء المحليين والدوليين.
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر الدوران | ملم | 2500 | 3150 | 4000 | 4000 |
| الحد الأقصى لارتفاع القطعة | ملم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| الوزن الأقصى للقطعة | T | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | ملم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم دوران من طاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| عبور سريع لرأس السكة الحديد | ملم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السير الرأسي الرأسي للرأس الأيمن | -أجل. | 35 | 35 | 35 | 40 |
| السير الرأسي الرأسي للرأس الأيسر | kn | 30 | 30 | 30 | 30 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| رحلة الذراع | ملم | 1000 | 1000 | 1000 | 1250 |
| قسم الذراع | ملم | 255×200 | 255×200 | 255×200 | 240×240 |
| تدوير رأس السكة الحديدية اليسرى واليمنى | ° | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| قسم الأداة | ملم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | كوايت | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
شروط الدفع
عادةً ما نستخدم الطلب عبر البريد
T / T: T / T 30٪ مقدما ، يجب دفع الرصيد بعد التفتيش قبل التسليم
قبل التسليم ، سنرسل لك صور الآلات المنتهية ونرحب بكم أن تأتي إلى مصنعنا للتفتيش
طريقة التعبئة
معيار تصدير FCL&LCL في حاوية 20/40 قدم
FCL:حزمة صالحة للملاحة، يتم تثبيت الآلة في حاوية ويتم تعبئة قطع الغيار في صناديق خشبية
البحرية
MSK/MSC/APL/EMC/PIL وما إلى ذلك
الضمان
12 شهرًا في حالة الاستخدام العادي باستثناء أجزاء الارتداء
1. 24بعد ساعات خدمة المبيعات....البريد أوالهاتف.
2معدل الاستجابة 100%
3المهندسين المتاحة للخدمة في الخارج.
4. OEMsالخدمةمتاحة
5. الضمان: 12 شهراً ، بعد فترة الضمان ، جميع قطع الغيار المقدمة لك بسعر المصنع
نحن مصنعون لآلات التداول المباشرة وليس شركة تجارية
مما يعني أننا نستطيع أن نقدم لكم أفضل الأسعار.
مرحباً بك اتصل بنا:)
الهاتف: +86 18003851898
