تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: ISO
رقم الموديل: TK6920
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD99000/Set
تفاصيل التغليف: 1. خارج سوف نقوم بتعبئة المنتج مع البلاستيك لمنع الرطوبة. 2. خارج الجهاز سوف تكون معبأة بواسطة منصة
وقت التسليم: 3 أشهر
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 30 مجموعة / مجموعات شهريا

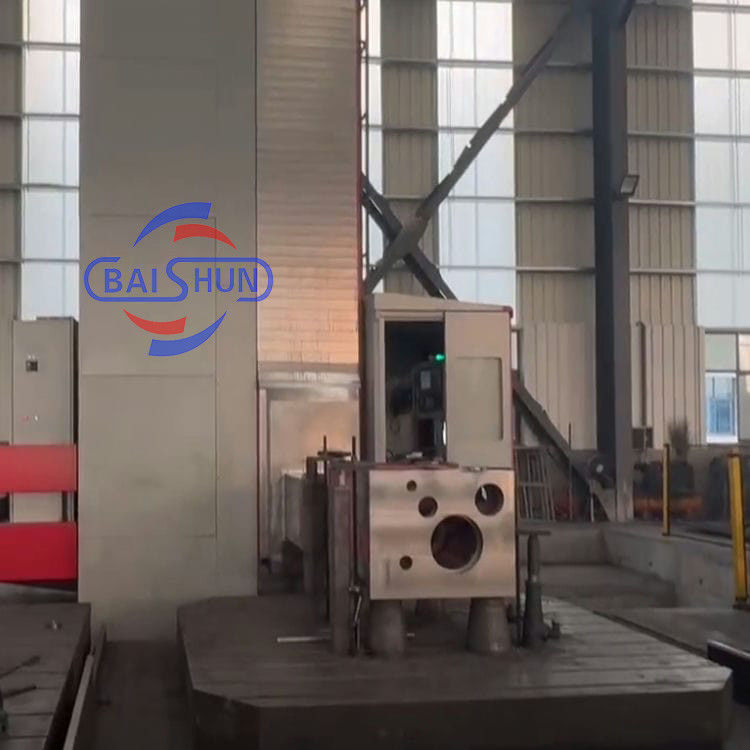

اسم المنتج: |
أفقي CNC الحفر والطحن آلة |
يكتب: |
TK6920 |
تفتق المغزل: |
ISO50 |
قطر المغزل: |
200 ملم |
سفر Z/Y/Z: |
6000/3000/1200 ملم |
سرعة المغزل: |
1200r / دقيقة |
وظيفة: |
مملة والطحن |
الكلمات الرئيسية: |
آلة الحفر والطحن |
حجم المنضدة: |
تخصيص مقبول |
تحكم CNC: |
فانوك |
اسم المنتج: |
أفقي CNC الحفر والطحن آلة |
يكتب: |
TK6920 |
تفتق المغزل: |
ISO50 |
قطر المغزل: |
200 ملم |
سفر Z/Y/Z: |
6000/3000/1200 ملم |
سرعة المغزل: |
1200r / دقيقة |
وظيفة: |
مملة والطحن |
الكلمات الرئيسية: |
آلة الحفر والطحن |
حجم المنضدة: |
تخصيص مقبول |
تحكم CNC: |
فانوك |
المواصفات الفنية:
| البند | الوحدة | TK6913 | TK6916 | TK6920 | TK6926 |
| قطر المغزل | مم | 130 | 160 | 200 | 260 |
| مخروط المغزل | ISO | 50 | 50 | 60 | 60 |
| الحد الأقصى لسرعة المغزل | دورة في الدقيقة | 1500 (اختياري: 3000) | 1200 (اختياري: 2000) | 1000 (اختياري: 2000) | 1000 (اختياري: 1500) |
| قوة المحرك - سيرفو | كيلو واط | 30 | 55 | 75 | 110 |
| إجمالي حركة المغزل التجليخ والرام | مم | 1500 | 2400 | 2400 | 3200 |
| حجم مقطع الرام | مم | 380*420 | 480*520 | 480*520 | 620*740 |
| حركة العمود - المحور X | مم | 4000 (اختياري: 5-15 متر) | 6000 (اختياري: 7-20 متر) | 6000 (اختياري: 7-20 متر) | 8000 (اختياري: 9-20 متر) |
| الحركة الرأسية لرأس المغزل - المحور Y | مم | 2000 (اختياري: 3 متر) | 3000 (اختياري: 4 متر، 5 متر) | 3000 (اختياري: 4 متر، 5 متر) | 3000 (اختياري: 4 متر، 5 متر) |
| الحركة الطولية للعمود - المحور Z | مم | 700 | 1200 | 1200 | 1600 |
| الحركة المحورية للمغزل التجليخ - المحور W | مم | 800 | 1200 | 1200 | 1600 |
| درجة دوران المحور B | درجة | 360 | |||
| مخزن الأدوات | قطعة | 40/60 | 40/60 | 40/60 | 40/60 |
| حجم طاولة العمل | مم | 1200*1400، 1400*1600، 1600*1800، 1800*2000، 2000*2500، 2500*3000، 3000*3500، 3500*4000، 4000*4500، 4500*5000 (يمكن تخصيصها) | |||
| نظام CNC | FANUC | ||||
قاعدة الآلة:
تم بناء قاعدة الآلة من راتنج. قالب خشبي بهيكل معقول وصلابة. يضمن قاعدة سليمة وثبات الآلة واستقرار العمود في الحركة على القاعدة. توجد رفوف سطح صلبة مستوردة عالية الجودة على القاعدة، وتروس مزدوجة التحميل المسبق مشتركة تضمن دقة المحور X.
عربة الانزلاق
مصنوعة من صب عالي الجودة. قالب راتنج وخشب، تتمتع عربة الانزلاق بقوة كافية. تتصل بقاعدة الآلة عبر مسارين توجيه واسعين. يعمل مسار التوجيه الفردي كموضع رئيسي مع دعم من مسارات التوجيه المزدوجة للحفاظ على استقرار واستقامة العمود في الحركة على قاعدة الآلة.
العمود
مصنوع من صب عالي الجودة من الراتنج وقالب خشبي في هيكل مزدوج الإطار، يتمتع العمود بصلابة كافية تسمح بالحركة السلسة لصندوق المغزل عموديًا. تم بناء قضبان موازنة ثقيلة من نوع الفسيفساء داخل العمود لضمان استقرار الحركات الرأسية للثقل الموازن، وبالتالي ضمان الدقة العالية للآلة.
يتحقق مسارا التوجيه الأرضيان أمام العمود من موضع صندوق المغزل ويضمنان ثبات الحركات الرأسية للمغزل. تم تجهيز العمود بمسامير كروية مزدوجة التحميل المسبق عالية الدقة ومحرك سيرفو يقود الحركات الرأسية لصندوق المغزل.
وحدة التحكم
تم بناء كابينة التشغيل مع صندوق المغزل، ووحدة التحكم في الكابينة لسهولة التشغيل. لوحة التحكم الدوارة ووحدة الهاتف المحمول التي تسمح بالتشغيل عن بعد تجعل التشغيل بسيطًا وفعالًا.
