تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: QK1325
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: USD 27000-34000/Set
تفاصيل التغليف: البليت وحزمة حالة خشبية
وقت التسليم: في غضون 45 يوما
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 / الشهر
اسم المنتج: |
مخرطة لولبة الأنابيب |
النموذج: |
QK1325 |
Max. الأعلى. Swing Diameter Over Bed قطر التأرجح فوق السرير: |
800 مم |
الحد الأقصى لقطر الخيوط: |
250 ملم |
تجويف المغزل: |
255 ملم |
باستخدام الحاسب الآلي أم لا: |
cnc |
الكلمات الرئيسية: |
خيوط الأنابيب |
الوظيفة: |
قطع المسمار |
القوة: |
11 |
وزن الجهاز: |
6500 كجم |
اسم المنتج: |
مخرطة لولبة الأنابيب |
النموذج: |
QK1325 |
Max. الأعلى. Swing Diameter Over Bed قطر التأرجح فوق السرير: |
800 مم |
الحد الأقصى لقطر الخيوط: |
250 ملم |
تجويف المغزل: |
255 ملم |
باستخدام الحاسب الآلي أم لا: |
cnc |
الكلمات الرئيسية: |
خيوط الأنابيب |
الوظيفة: |
قطع المسمار |
القوة: |
11 |
وزن الجهاز: |
6500 كجم |

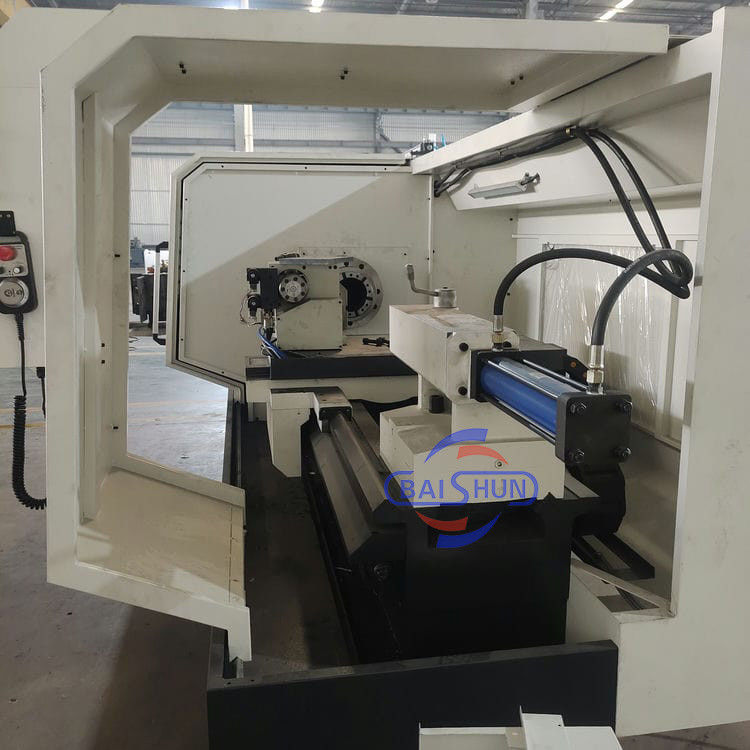

مزدوج تشاك أفقي فانوك CNC أنبوب الخيوط آلة التسلسل للمعدن
وصف المنتج:
آلة تصنيع أنابيب CNC عالية الكفاءة،عالية الدقة اثنين منسقة التحكم المستمر آلة CNC بحث بشكل مستقل وتطويرها وفقا لاحتياجات تطوير صناعة البترولالجهاز لديه قوة عالية، صلابة جيدة، يمكن أن تقطع مستقيمة، منحنية، قوس، الذكور، بوصة الخيط، ولها مجموعة متنوعة من الوظائف مثل تعويض نصف قطرها.الجهاز يتمتع بقسوة عالية وقوة عالية. انها عالية الدقة والكفاءة العالية لآلات معالجة خيوط الأنابيب. تستخدم الآلة علبة التروس ذات نسبة انتقال عالية ومحرك محرك AC رئيسي عالي الطاقة،والذي يمكّن الغزل من تحقيق عزم دوران خروجي يصل إلى 3080Nm. بعد الانتهاء من الخيط الخارجي ، معالجة الخيط الداخلي مباشرة. تحسين كفاءة المعالجة.
الخصائص:
1. ثقب فولاذ كبير و شاك مزدوج لضمان عملية قطر كبير من الأنابيب.
2يستخدم السرير ذو قطعة واحدة حديد صب قوي لضمان الصلابة والدقة.
3.الطرق الموجهة المكبوتة بالوتيرة فوق الصوتية تضمن مقاومة جيدة للارتداء.
4سطح العربة و طريقة التوجيه بدقة عالية
المواصفات التقنية:
| النموذج | الوحدة | QK1325 | QK1327 | QK1332 | QK1335 | QK1353 | QK1363 | |
| نظام CNC | / |
التكوين القياسي:GSK980TDi اختياري: FANUC؛ SIMENS؛ KND؛ الخ. |
||||||
| (ماكس دي) ، قف على السرير | ملم | 800 | 800 | 800 | 1000 | 1250 | 1400 | |
| الحد الأقصى للضوء. التأرجح فوق الشريحة العرضية | ملم | 480 | 480 | 480 | 610 | 860 | 950 | |
| الحد الأقصى لطول قطعة العمل | ملم | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| نطاق خيوط الأنابيب | ملم | 70-250 | 70-275 | 80-320 | 150-350 | 350-525 | 450-625 | |
| عرض السرير | ملم | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| حفرة الفوهة | ملم | 255 | 280 | 325 | 360 | 540 | 640 | |
| ارتفاع مركز الغزل | ملم | 400 | 400 | 400 | 500 | 625 | 700 | |
| قوة محرك الغزل | ملم | 11 | 15 | 15 | 22 | 30 | 30 | |
| وضع سرعة الغزل | / | إثنان من التروس ، خطوة أقل في التروس | ||||||
| نطاق سرعة الغزل | r/min |
(L):15-100 (H):100-350 |
(L):20-100 (هـ):100-300 |
(L):20-130 (هـ):100-300 |
(L) 30-130 (H): 65-260 |
(ل) 20: 80 (H): 55-220 |
(L) 15-65 (H): 65-120 |
|
| الحد الأقصى لقطع X/Z | ملم |
إكس:420 ز:1250 |
إكس:420 ز:1250 |
إكس:420 ز:1250 |
إكس:450 ز:1250 |
إكس:650 ز:1250 |
إكس:750 ز:1250 |
|
| التقاطع السريع X/Z | ملم/دقيقة | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| ريش الذيل | قطرها | ملم | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| السفر | ملم | 250 | 250 | 250 | 300 | 300 | 300 | |
| أكثر شحومة | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | (مورس) لا6 | ||
| برج | النموذج | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| عدد محطات الأدوات | أربع محطات عمودية | |||||||
| أبعاد الأداة | ملم | 32×32 | 32×32 | 32×32 | 32×32 | 32×32 | 32×32 | |
| وقت تحديد مؤشر البرج | s | 2.6 | 2.6 | 5.6 | 5.6 | 5.6 | 5.6 | |
| تشاك | K11-500 ثلاثية الفك تشاك | K72-780 أربعة فكي تشاك | K72-780 أربعة فكي تشاك | K66-780 أربعة فك تشاك الكهربائية | K66-780 أربعة فك تشاك الكهربائية | K66-780 أربعة فك تشاك الكهربائية | ||
| دقة الموقع | ملم | 0.020 | 0.020 | 0.020 | 0.020 | 0.040 | 0.040 | |
| دقة إعادة الوضع | ملم | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | |
| وزن الجهاز | T | 6.5/72 | 8 | 10 | 10 | 18 | 19 | |
تفاصيل الجهاز:
