تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: QK1325
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: USD 27000-34000/Set
تفاصيل التغليف: البليت وحزمة حالة خشبية
وقت التسليم: في غضون 45 يوما
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 20 / الشهر
اسم المنتج: |
صناعة الأدوات |
نموذج: |
QK1325 |
Max. الأعلى. Swing Diameter Over Bed قطر التأرجح فوق السرير: |
800 ملم |
الحد الأقصى لقطر الخيوط: |
250 ملم |
تجويف المغزل: |
255 ملم |
التصنيع باستخدام الحاسب الآلي أم لا: |
CNC |
الكلمات الرئيسية: |
خيوط الأنابيب |
وظيفة: |
قطع المسمار |
قوة: |
11 |
وزن الآلة: |
6500 كجم |
اسم المنتج: |
صناعة الأدوات |
نموذج: |
QK1325 |
Max. الأعلى. Swing Diameter Over Bed قطر التأرجح فوق السرير: |
800 ملم |
الحد الأقصى لقطر الخيوط: |
250 ملم |
تجويف المغزل: |
255 ملم |
التصنيع باستخدام الحاسب الآلي أم لا: |
CNC |
الكلمات الرئيسية: |
خيوط الأنابيب |
وظيفة: |
قطع المسمار |
قوة: |
11 |
وزن الآلة: |
6500 كجم |

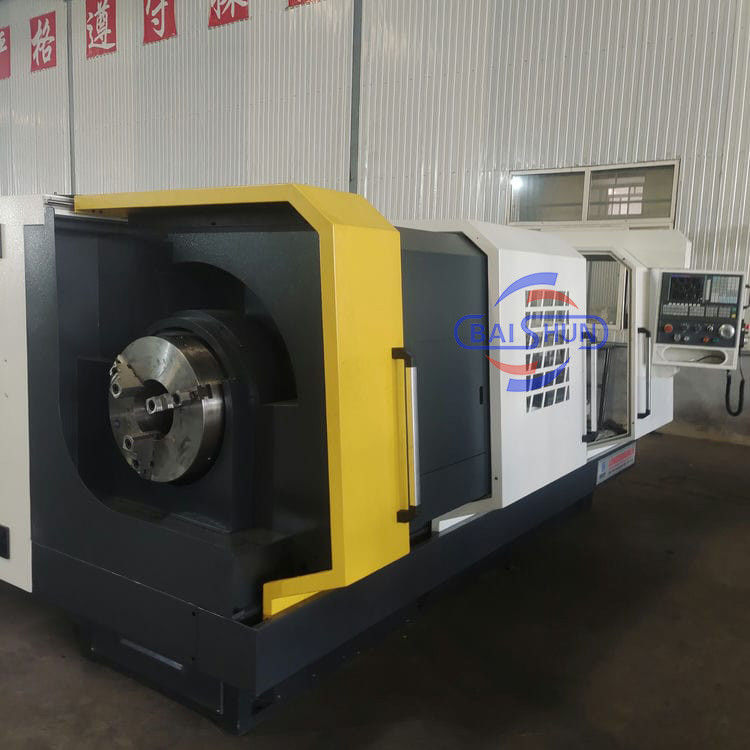

بلد النفط كبير المغزل تتحمل سرير مسطح التلقائي تحول العمل CNC الأنابيب خيوط مخرطة
وصف المنتج:
آلة خيوط الأنابيب CNC هي آلة CNC ذات كفاءة عالية ودقة عالية وتحكم متواصل بتنسيقين تم بحثها وتطويرها بشكل مستقل وفقًا لاحتياجات تطوير صناعة البترول. تتميز الآلة بقدرة عالية، وصلابة جيدة، ويمكنها قطع الخيوط المستقيمة، والمائلة، والقوسية، والذكرية، والبوصة، ولها وظائف متنوعة مثل تعويض نصف قطر الطرف. تتميز الآلة بالصلابة العالية والطاقة العالية. إنها آلة تصنيع خيط الأنابيب عالية الدقة والكفاءة.
يمكن استخدامه في المعالجة الخام والتصنيع النهائي للأجزاء الميكانيكية، ومناسب بشكل خاص للبترول والتعدين والآلات وغيرها من الصناعات، من أجل معالجة الأجزاء الدوارة ذات الكفاءة العالية والحجم الكبير والدقة العالية. ويمكن أيضًا معالجة الفولاذ والحديد الزهر والمعادن غير الحديدية والمواد الأخرى.
سمات:
1. تجويف المغزل الكبير والظرف المزدوج لضمان معالجة الأنابيب ذات القطر الكبير.
2. السرير ذو القطعة الواحدة يستخدم حديد الصب ذو القوة العالية لضمان الصلابة والدقة.
3. تضمن الطرق التوجيهية المروية بتردد الموجات فوق الصوتية مقاومة جيدة للتآكل.
4. سطح النقل وطريق التوجيه بدقة عالية.
المواصفات الفنية:
| نموذج | وحدة | QK1325 | QK1327 | QK1332 | QK1335 | QK1353 | QK1363 | |
| نظام CNC | / |
التكوين القياسي: GSK980TDi اختياري: فانوك؛ كي إن دي؛ إلخ. |
||||||
| أقصى قطر للتأرجح فوق السرير | مم | 800 | 800 | 800 | 1000 | 1250 | 1400 | |
| ماكس ديا.سوينغ على الشريحة المتقاطعة | مم | 480 | 480 | 480 | 610 | 860 | 950 | |
| الحد الأقصى لطول قطعة العمل | مم | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| نطاق خيوط الأنابيب | مم | 70-250 | 70-275 | 80-320 | 150-350 | 350-525 | 450-625 | |
| عرض السرير | مم | 600/650 | 755 | 755 | 755 | 755 | 755 | |
| تجويف المغزل | مم | 255 | 280 | 325 | 360 | 540 | 640 | |
| ارتفاع مركز المغزل | مم | 400 | 400 | 400 | 500 | 625 | 700 | |
| قوة محرك المغزل | مم | 11 | 15 | 15 | 22 | 30 | 30 | |
| طريقة سرعة المغزل | / | اثنين من التروس، خطوة أقل في التروس | ||||||
| نطاق سرعة المغزل | ص / دقيقة |
(ل): 15-100 (ح): 100-350 |
(ل):20-100 (ح): 100-300 |
(ل):20-130 (ح): 100-300 |
(ل): 30-130 (ح):65-260 |
(ل):20-80 (ح):55-220 |
(ل):15-65 (ح):65-120 |
|
| Max.traverse من X/Z | مم |
العاشر:420 ز: 1250 |
العاشر:420 ز: 1250 |
العاشر:420 ز: 1250 |
العاشر:450 ز: 1250 |
العاشر:650 ز: 1250 |
العاشر:750 ز: 1250 |
|
| X/Z اجتياز سريع | مم/دقيقة | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | 4000/5000 | |
| ريشة الذيل | القطر | مم | 100 | 100 | 100 | 160 | 160/260 | 160/260 |
| يسافر | مم | 250 | 250 | 250 | 300 | 300 | 300 | |
| تفتق | مورس رقم 6 | مورس رقم 6 | مورس رقم 6 | مورس رقم 6 | مورس رقم 6 | مورس رقم 6 | ||
| برج | نموذج | HAK21240 | HAK21300 | SLD170A04N | SLD170A04N | SLD170A04N | SLD170A04N | |
| عدد محطات الأدوات | عمودي أربع محطات | |||||||
| البعد من الأداة | مم | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | 32x32 | |
| وقت فهرسة البرج | ق | 2.6 | 2.6 | 5.6 | 5.6 | 5.6 | 5.6 | |
| تشاك | K11-500 ظرف ثلاثي الفك | K72-780 ظرف رباعي الفك | K72-780 ظرف رباعي الفك | K66-780 ظرف كهربائي بأربعة فك | K66-780 ظرف كهربائي بأربعة فك | K66-780 ظرف كهربائي بأربعة فك | ||
| دقة تحديد المواقع | مم | 0.020 | 0.020 | 0.020 | 0.020 | 0.040 | 0.040 | |
| دقة إعادة التموضع | مم | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | |
| وزن الآلة | ت | 6.5/7.2 | 8 | 10 | 10 | 18 | 19 | |
تفاصيل الجهاز:
التعبئة والتسليم:
لمزيد من التفاصيل والمواصفات يرجى الاتصال :
