تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
آلة الطحن الرأسية للمخرطة |
نوع الجهاز: |
CK5116 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1600 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1400 |
الحد الأقصى لوزن قطعة العمل: |
3.2 طن |
عدد المغازل: |
العازب |
الجهد: |
380 فولت |
الكلمات الرئيسية: |
مخرطة |
الوظيفة: |
تحول المعادن |
اسم المنتج: |
آلة الطحن الرأسية للمخرطة |
نوع الجهاز: |
CK5116 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1600 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1400 |
الحد الأقصى لوزن قطعة العمل: |
3.2 طن |
عدد المغازل: |
العازب |
الجهد: |
380 فولت |
الكلمات الرئيسية: |
مخرطة |
الوظيفة: |
تحول المعادن |

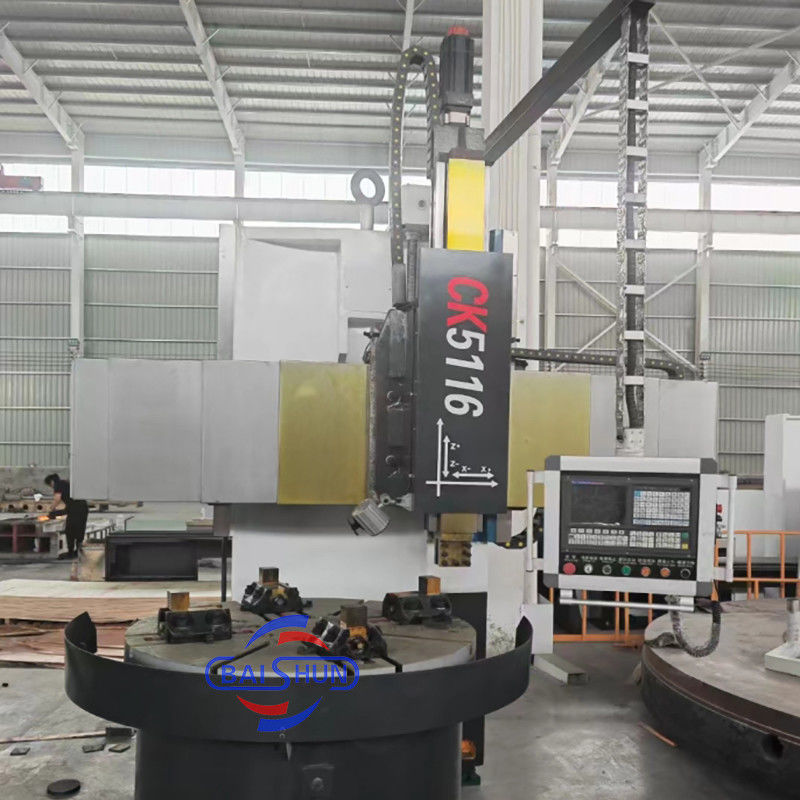

آلة المخرطة الرأسية CNC متعددة الأغراض للبيع الساخن في الصين مناسبة لمعالجة المعادن الحديدية والمعادن غير الحديدية والمواد غير المعدنية الجزئية ، ويمكنها تحقيق معالجة الدوران للوجه النهائي والسطح الأسطواني الداخلي والخارجي والسطح المخروطي الدائري الداخلي والخارجي والحفر والتوسيع والتوسيع. إعادة التوسيع. يتم تشغيل ناقل الحركة الرئيسي بواسطة محرك سيرفو التيار المتردد للمغزل ، وتغيير التروس الهيدروليكي وتنظيم السرعة بدون خطوات بترسين. طاولة العمل عبارة عن ظرف حركة واحد يدوي بأربعة فكوك.
الميزات الرئيسية:
1. مخرطة رأسية CNC ، يستخدم نظام CNC نظام Siemens 828DD ، وهناك حامل أداة رأسي ، والحد الأقصى لقطر التشغيل هو 1600 مم إلى 2600 مم من المخرطة الرأسية ذات العمود الواحد ، بالنسبة لنوع CK5116 ، فقد تم تصميمه بقطر طاولة يبلغ 1400 مم ، والحد الأقصى للارتفاع القياسي للتشغيل هو 1200 مم.
2. جهاز النقل عبارة عن ناقل حركة سلس بأربع سرعات ، وهو مريح وحساس وموثوق به.
3. تم ضبطه في النظام ، تستخدم جميع التروس تروس طحن 40Cr ، والتي تتميز بدقة دوران عالية وضوضاء منخفضة.
4. الآلة مناسبة لأدوات الفولاذ عالي السرعة وأدوات القطع الكربيدية لمعالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الجهاز يمكن إكمال العمليات التالية: تدوير السطح الأسطواني الداخلي والخارجي للمستوى ؛ جميع أنواع وجه الخطاف والوجه المخروطي الداخلي والخارجي والخيط وفتحة القطع والقطع.
معلمة الجهاز
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
الحد الأقصى لقطر الدوران لحامل الأداة الرأسي (مم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (مم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
الحد الأقصى لارتفاع قطعة العمل (مم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
الحد الأقصى لوزن قطعة العمل (كجم) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (دورة في الدقيقة) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
|
نطاق تغذية حامل الأداة (مم / دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
سفر العارضة (مم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
السفر الأفقي لحامل الأداة (مم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
السفر الرأسي لحامل الأداة (مم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم قسم قضيب القاطع (مم) |
30 * 40 |
30 * 40 |
30 * 40 |
30 * 40 |
30 * 40 |
30 * 40 |
|
قدرة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |
صورة تفصيلية للجهاز:
الشحن والتسليم:
لمزيد من التفاصيل والمواصفات ، يرجى الاتصال بـ:
