تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5117
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا

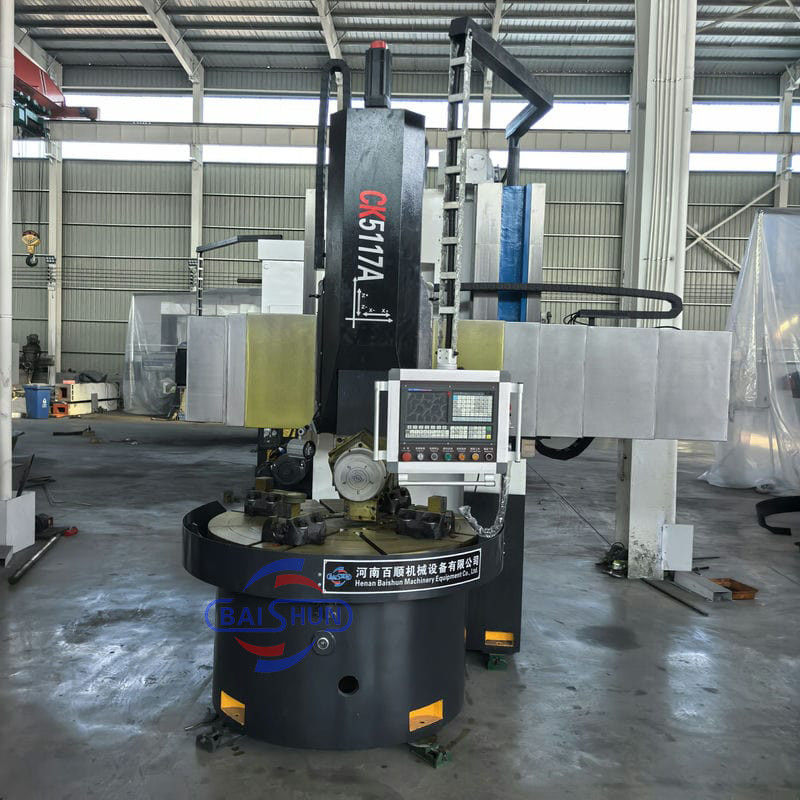

اسم المنتج: |
آلة مخرطة رأسية كاروسيل |
نوع الجهاز: |
CK5117 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1700 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1400 |
الحد الأقصى لوزن قطعة العمل: |
5 طن |
عدد المغازل: |
العازب |
الجهد: |
380 فولت |
الكلمات الرئيسية: |
آلة الدوارة العمودية |
الوظيفة: |
تحول المعادن |
اسم المنتج: |
آلة مخرطة رأسية كاروسيل |
نوع الجهاز: |
CK5117 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1700 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1400 |
الحد الأقصى لوزن قطعة العمل: |
5 طن |
عدد المغازل: |
العازب |
الجهد: |
380 فولت |
الكلمات الرئيسية: |
آلة الدوارة العمودية |
الوظيفة: |
تحول المعادن |
الصين بيع ساخن متعدد الأغراض مخرطة خراطة رأسية CNC مناسبة لمعالجة المعادن الحديدية والمعادن غير الحديدية والمواد غير المعدنية الجزئية، ويمكنها تحقيق معالجة الخراطة للوجه النهائي، السطح الأسطواني الداخلي والخارجي، السطح المخروطي الدائري الداخلي والخارجي والحفر والتوسيع والتوسيع. يتم تشغيل ناقل الحركة الرئيسي بواسطة محرك سيرفو التيار المتردد للمغزل، وتغيير التروس الهيدروليكي وتنظيم السرعة بدون خطوات بترسين. طاولة العمل عبارة عن ظرف حركة واحد يدوي بأربعة فكوك.
الميزات الرئيسية:
1. مخرطة رأسية CNC، يستخدم نظام CNC نظام Siemens 828DD، يوجد حامل أداة رأسي، الحد الأقصى لقطر التشغيل هو 1600 مم إلى 2600 مم من المخرطة الرأسية ذات العمود الواحد، بالنسبة لنوع CK5116، فقد تم تصميمه بقطر طاولة يبلغ 1400 مم، والحد الأقصى للارتفاع القياسي للمعالجة هو 1200 مم.
2. جهاز النقل عبارة عن ناقل حركة رباعي السرعات بدون توقف، وهو مريح وحساس وموثوق به.
3. تم ضبطه في النظام، تستخدم جميع التروس تروس طحن 40Cr، والتي تتميز بدقة دوران عالية وضوضاء منخفضة.
4. الماكينة مناسبة لأدوات الفولاذ عالي السرعة وأدوات القطع الكربيدية لمعالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الماكينة يمكن إكمال العمليات التالية: خراطة السطح الأسطواني الداخلي والخارجي للمستوى؛ جميع أنواع وجه الخطاف، الوجه المخروطي الداخلي والخارجي، الخيط، فتحة القطع والقطع.
معلمة الجهاز
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
الحد الأقصى لقطر الدوران لحامل الأداة الرأسي (مم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (مم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
الحد الأقصى لارتفاع قطعة العمل (مم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
الحد الأقصى لوزن قطعة العمل (كجم) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (دورة في الدقيقة) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
|
نطاق تغذية حامل الأداة (مم/دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
سفر العارضة (مم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
السفر الأفقي لحامل الأداة (مم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
السفر الرأسي لحامل الأداة (مم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم قسم شريط القاطع (مم) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
طاقة المحرك الرئيسي (كيلو واط) |
11 |
15 |
22 |
15 |
30 |
30 |
صورة تفصيلية للجهاز:
