تفاصيل المنتج
مكان المنشأ: هنان، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5117
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: ل / c، / تي تي، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
اسم المنتج: |
محرك التشغيل الرأسي CNC |
نوع الآلة: |
CK5117 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1700 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1400 |
الحد الأقصى لوزن قطعة العمل: |
5 طن |
عدد المغازل: |
أعزب |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
محرك التشغيل الرأسي CNC |
وظيفة: |
تحول المعادن |
اسم المنتج: |
محرك التشغيل الرأسي CNC |
نوع الآلة: |
CK5117 |
Max. الأعلى. turning diameter(mm) قطر الدوران (مم): |
1700 |
Max. الأعلى. height of workpiece(mm) ارتفاع الشغل (مم): |
1200 |
حجم المنضدة (مم): |
1400 |
الحد الأقصى لوزن قطعة العمل: |
5 طن |
عدد المغازل: |
أعزب |
الجهد االكهربى: |
380 فولت |
الكلمات الرئيسية: |
محرك التشغيل الرأسي CNC |
وظيفة: |
تحول المعادن |

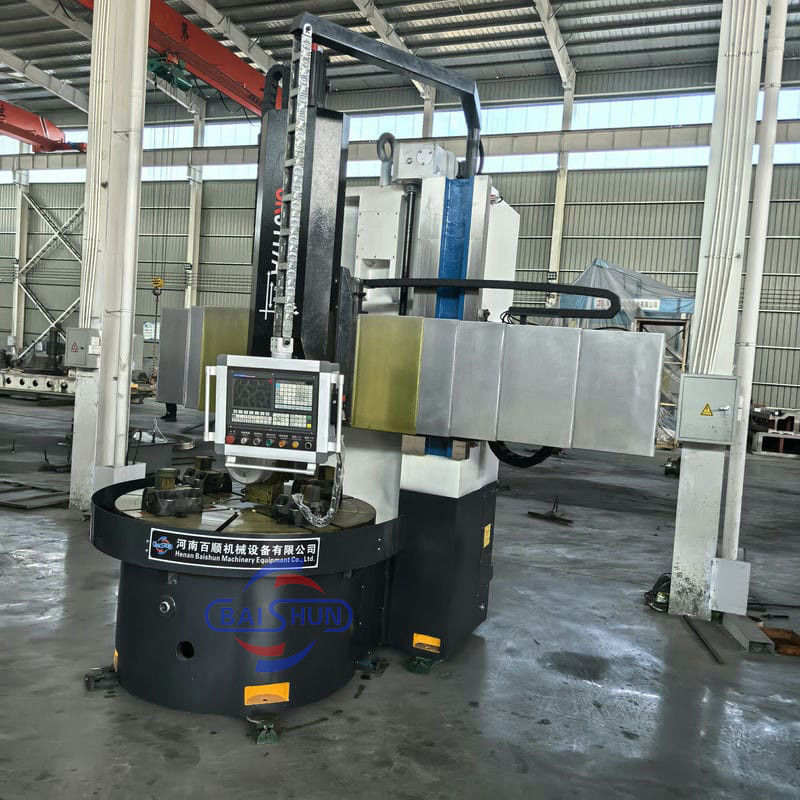

مخرطة الدوران العمودية CNC متعددة الأغراض الصينية للبيع الساخن مناسبة لمعالجة المعادن الحديدية وغير الحديدية والمواد غير المعدنية الجزئية، ويمكنها تحقيق معالجة دوران الوجه النهائي، والسطح الأسطواني الداخلي والخارجي، والسطح المخروطي الدائري الداخلي والخارجي والحفر والتوسيع والتخريم. يتم تشغيل النقل الرئيسي بواسطة محرك سيرفو AC عمودي، وتغيير تروس هيدروليكي وتنظيم سرعة بدون خطوات على مرحلتين. طاولة العمل عبارة عن ظرف يدوي رباعي الفك بحركة واحدة.
الميزات الرئيسية:
1. مخرطة عمودية CNC، يوجد عمود أدوات عمودي، أقصى قطر تشغيل هو 1600 مم إلى 2600 مم لمخرطة عمودية أحادية العمود، بالنسبة لطراز CK5116، تم تصميمه بقطر طاولة 1400 مم، والارتفاع القياسي الأقصى للتشغيل هو 1200 مم.
2. جهاز النقل هو ناقل حركة بدون خطوات بأربع سرعات، وهو مريح وحساس وموثوق.
3. تم ضبط جميع التروس في النظام، وتستخدم جميع التروس تروس طحن 40Cr، والتي تتميز بدقة دوران عالية وضوضاء منخفضة.
4. الآلة مناسبة لأدوات الفولاذ عالي السرعة وأدوات القطع الكربيدية لمعالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الآلة يمكن إكمال العمليات التالية: دوران السطح الأسطواني الداخلي والخارجي للمستوى؛ جميع أنواع أوجه الخطاف، السطح المخروطي الداخلي والخارجي، الخيط، قطع الأخدود والقطع.
معلمة الآلة
|
CK518 |
CK5112Q |
CK5112A |
CK5116Q |
CK5120A |
CK5126A |
|
|
الحد الأقصى لقطر الدوران لعمود الأدوات العمودي (مم) |
800 |
1200 |
1200 |
1600 |
2000 |
2600 |
|
قطر طاولة العمل (مم) |
700 |
1000 |
1000 |
1400 |
1800 |
2200 |
|
الحد الأقصى لارتفاع قطعة العمل (مم) |
800 |
1000 |
1000 |
1200 |
1250 |
1400 |
|
الحد الأقصى لوزن قطعة العمل (كجم) |
1500 |
1500 |
3200 |
3200 |
8000 |
8000 |
|
نطاق سرعة دوران طاولة العمل (دورة في الدقيقة) |
30-260 |
20-180 |
6.3-200 |
15-160 |
3.2-100 |
2.2-70 |
|
سلسلة التغذية |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
بدون خطوات |
|
نطاق تغذية عمود الأدوات (مم/دقيقة) |
0.25-90 |
0.25-90 |
0.8-86 |
0.25-90 |
0.8-86 |
0.8-86 |
|
حركة العارضة العرضية (مم) |
500 |
1000 |
650 |
1200 |
890 |
1090 |
|
الحركة الأفقية لعمود الأدوات (مم) |
500 |
700 |
700 |
900 |
1115 |
1400 |
|
الحركة العمودية لعمود الأدوات (مم) |
450 |
500 |
650 |
750 |
800 |
800 |
|
حجم مقطع قضيب القاطع (مم) |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
30*40 |
|
قوة المحرك الرئيسي (كيلوواط) |
11 |
15 |
22 |
15 |
30 |
30 |
صورة تفصيلية للآلة:
الشحن والتسليم:
لمزيد من التفاصيل والمواصفات، يرجى الاتصال بـ:
