تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: vmc1160
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: تصدير حالة خشبية قياسية أو حسب متطلبات العملاء.
وقت التسليم: 45 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 50 مجموعة / مجموعات شهريا
الحالة: |
جديد |
تفتق المغزل: |
BT40 |
No. of Spindles: |
Single |
النوع: |
عمودي |
Dimension(L*W*H): |
2855*2150*2350 mm |
الوزن (ر): |
6.5 طن |
حجم المنضدة (مم): |
1200 * 600 |
نظام التحكم CNC: |
جلاكسو سميث كلاين، فانوك، ميتسوبيشي، كيه إن دي، سيمنز |
عدد المحاور: |
2 |
سفر الطاولة (X) (مم): |
1100 |
سفر الطاولة (Y) (مم): |
600 |
السفر الجدول (Z) (مم): |
600 |
دقة الموقع (ملم): |
± 0.008 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
Range of Spindle Speed(r.p.m): |
0 - 10000 r.p.m |
Spindle Motor Power(kW): |
11 |
Max. Table Load(kg): |
800 kg |
Feed Speed(mm/min): |
1 - 10000 mm/min |
سرعة التغذية السريعة (م/دقيقة): |
36 |
Min. دقيقة. Time of Tool Change(s) وقت تغيير الأداة (التغييرات): |
2 |
Tool Magazine Capacity: |
16, 24 |
Key Selling Points: |
Competitive Price |
الضمان: |
سنة واحدة |
Voltage: |
380V |
الصناعات المطبقة: |
صيانة الآلات ، مصنع التصنيع ، أعمال البناء ، مركز التصنيع ، ورشة عمل أدوات آلة معدنية |
موقع صالة العرض: |
الفلبين، البرازيل، بيرو، إندونيسيا، المكسيك، روسيا، تشيلي، سريلانكا، أوكرانيا، أوزبكستان |
Marketing Type: |
Hot Product 2023 |
تقرير اختبار الآلة: |
تم توفيرها |
Video outgoing-inspection: |
Provided |
ضمان المكونات الأساسية: |
سنة واحدة |
المكونات الأساسية: |
ناقل الحركة |
اسم المنتجات: |
الصين مركز آلة الطحن CNC العمودي |
نوع الجهاز: |
vmc1160 |
العلامة التجارية: |
بيشون |
التطبيق: |
تشغيل المعادن |
مجلة أداة: |
24/تاينوان |
الكلمات الرئيسية: |
مركز التصنيع العمودي عالي الدقة |
باستخدام الحاسب الآلي أم لا: |
مركز التصنيع باستخدام الحاسب الآلي عالي السرعة |
Precision: |
High Precision High Accuracy for Sale |
Color: |
Customized Colors |
Packing: |
Export standard |
Port: |
Qingdao Port. China. or as customer's requirement |
الحالة: |
جديد |
تفتق المغزل: |
BT40 |
No. of Spindles: |
Single |
النوع: |
عمودي |
Dimension(L*W*H): |
2855*2150*2350 mm |
الوزن (ر): |
6.5 طن |
حجم المنضدة (مم): |
1200 * 600 |
نظام التحكم CNC: |
جلاكسو سميث كلاين، فانوك، ميتسوبيشي، كيه إن دي، سيمنز |
عدد المحاور: |
2 |
سفر الطاولة (X) (مم): |
1100 |
سفر الطاولة (Y) (مم): |
600 |
السفر الجدول (Z) (مم): |
600 |
دقة الموقع (ملم): |
± 0.008 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
Range of Spindle Speed(r.p.m): |
0 - 10000 r.p.m |
Spindle Motor Power(kW): |
11 |
Max. Table Load(kg): |
800 kg |
Feed Speed(mm/min): |
1 - 10000 mm/min |
سرعة التغذية السريعة (م/دقيقة): |
36 |
Min. دقيقة. Time of Tool Change(s) وقت تغيير الأداة (التغييرات): |
2 |
Tool Magazine Capacity: |
16, 24 |
Key Selling Points: |
Competitive Price |
الضمان: |
سنة واحدة |
Voltage: |
380V |
الصناعات المطبقة: |
صيانة الآلات ، مصنع التصنيع ، أعمال البناء ، مركز التصنيع ، ورشة عمل أدوات آلة معدنية |
موقع صالة العرض: |
الفلبين، البرازيل، بيرو، إندونيسيا، المكسيك، روسيا، تشيلي، سريلانكا، أوكرانيا، أوزبكستان |
Marketing Type: |
Hot Product 2023 |
تقرير اختبار الآلة: |
تم توفيرها |
Video outgoing-inspection: |
Provided |
ضمان المكونات الأساسية: |
سنة واحدة |
المكونات الأساسية: |
ناقل الحركة |
اسم المنتجات: |
الصين مركز آلة الطحن CNC العمودي |
نوع الجهاز: |
vmc1160 |
العلامة التجارية: |
بيشون |
التطبيق: |
تشغيل المعادن |
مجلة أداة: |
24/تاينوان |
الكلمات الرئيسية: |
مركز التصنيع العمودي عالي الدقة |
باستخدام الحاسب الآلي أم لا: |
مركز التصنيع باستخدام الحاسب الآلي عالي السرعة |
Precision: |
High Precision High Accuracy for Sale |
Color: |
Customized Colors |
Packing: |
Export standard |
Port: |
Qingdao Port. China. or as customer's requirement |

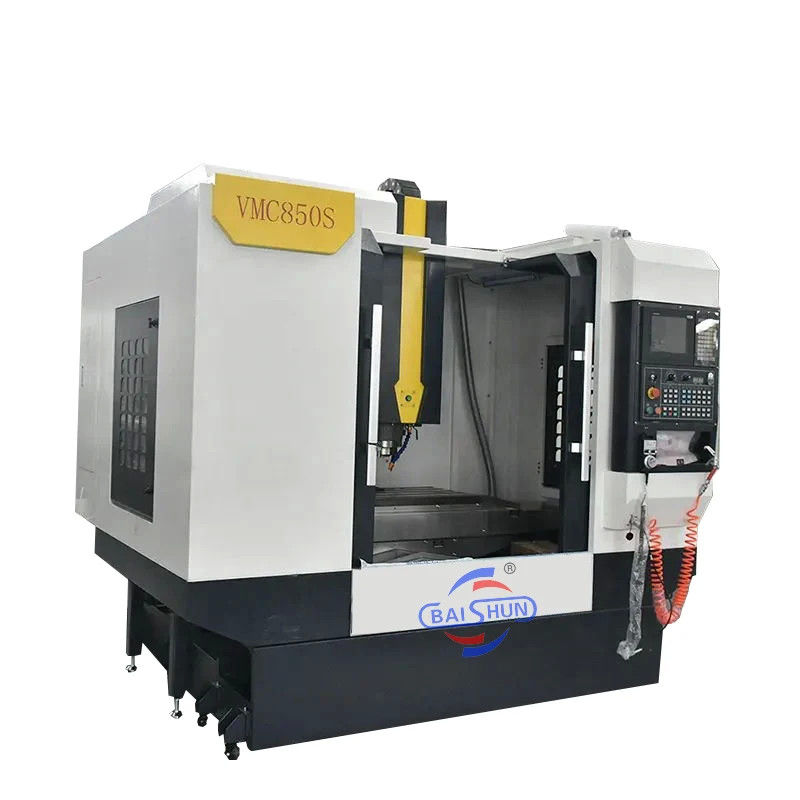

مركز التصنيع الرأسي للدراجات الحاسوبية VMC650 VMC850 24 مجلة أدوات القرص
مركز الطحن الرأسي (VMC) هو نوع من آلات الطحن التي تستخدم عادة في الصناعات التحويلية مثل السيارات والطيران والفضاء والإلكترونيات.يستخدم عادة لإنتاج قطع الدقة ذات الأشكال المعقدة، باستخدام أداة تحكم بها الحاسوب التي تدور وتتحرك على طول محاور متعددة.
1أجزاء القاعدة، العربات، طاولات العمل، الأعمدة، صناديق الفوهات والأجزاء الرئيسية الأخرى مصنوعة من حديد الصلب HT300؛ القاعدة هي هيكل نوع الصندوق،وتضمن الهيكل المدمج والمتماثل للضفادع الصلبة عالية صلابة ومقاومة الانحناء من أجزاء القاعدة. النوع A الجسر العصا والأضلاع الداخلية شبكة تشبه ضمانا قويا من صلابة ودقة Z محور قوية القطعيتم تصنيع الأجزاء الأساسية من الرمل الراتنج ومعالجتها بالشيخوخة لضمان استقرار أداء استخدام آلة الأدوات على المدى الطويل.
2.X ، Y ، Z التغذية الثلاثية الاتجاه تعتمد دقة عالية وقوة عالية الحلقة الداخلية مزدوجة المكسرات المحملة مسبقًا المسمار الكبير للرصاص مع سرعة تغذية عالية.يتم توصيل محرك القيادة مباشرة مع المسمار من خلال ربط مرنمحرك إمداد الخدمة ينقل الطاقة مباشرة إلى المسمار الكرة عالية الدقة دون رد فعل ، وضمان دقة الموقع وتزامن أداة الآلة
|
النموذج |
VMC550 |
VMC650 |
VMC850 |
VMC1050 |
|
الجدول ((ملم) |
800*350 |
900*400 |
1050*500 |
1050*560 |
|
الحمولة القصوى على الطاولة (((كيلوغرام) |
300 |
450 |
600 |
600 |
|
مسار محور X/Y/Z ((ملم) |
550*350*500 |
650*400*500 |
800*500*600 |
1000*500*600 |
|
المسافة بين مركز الغزل والأسطح الموجهة للعمود ((ملم) |
419 |
476 |
560 |
560 |
|
المسافة بين الوجهة من الغزل و الوجهة من طاولة العمل ((ملم) |
100-600 |
100-600 |
140-740 |
140-740 |
|
X/Y/Z سرعة التغذية القصوى ((ملم/دقيقة) |
10000 |
10000 |
10000 |
10000 |
|
X/Y/Z الحركة السريعة القصوى |
20/20/15 |
24/24/20 |
20/20/15 |
20/20/15 |
|
السرعة القصوى للفول ((r/min) |
8000 |
8000 |
8000 |
8000 |
|
حفرة الدوخة المسمارية ((نوع) |
BT2 ملفات |
BT2 ملفات |
BT2 ملفات |
BT2 ملفات |
|
محرك الفولاذ ((kw) |
3.7/55 |
5.5/75 |
7.5/11 |
7.5/11 |
|
المحرك الخدمي للمحور X/Y/Z ((kw)) |
1.0/1.0/1.5 |
1.0/1.0/1.5 |
1.0/1.0/2.0 |
1.0/1.0/2.0 |
|
اتصال المحرك X/Y/Z |
اتصال مباشر |
|||
|
X/Y/Z نوع الطريق الموجه |
دليل خطي |
اثنين خطي واحد دليل صلب |
دليل خطي |
دليل خطي |
|
فجوة T للقاعدة العاملة ((mm) |
3-18*105 |
3-18*125 |
5-18*90 |
5-18*90 |
|
دقة التكرار ((ملم) |
± 0.004 |
± 0.004 |
± 0.004 |
± 0.004 |
|
وزن الأداة القصوى ((كغ) |
7 |
7 |
8 |
8 |
|
أقصى طول الأداة ((ملم) |
250/300 |
250/300 |
250/300 |
250/300 |
|
الطاقة الكهربائية ((kVA) |
10 |
10 |
11 |
11 |
|
الوزن (كيلوغرام) |
3000 |
4500 |
5700 |
6000 |
|
البعد ((L*W*Hmm) |
2100*1950*2200 |
2300*2200*2400 |
2700*2400*2700 |
2920*2400*2700 |
يمكننا تجهيز جميع العلامات التجارية وحدة تحكم CNC: FANUC Oi-mf؛ سيمنس 808D؛ سيمنس 828؛ ميتسوبيشي M80؛
أيضا العلامات التجارية الصينية CNC مثل: HNC808؛ KND2000mf؛ GSK980T؛ الخ.
ناقل الشريحة اختياري:
تم اعتماد العلامة التجارية الصينية HIWIN من تايوان
هينان Baishun آلات المعدات المحدودة هي الشركة المصنعة المهنية التي تعمل بشكل خاصآلة الحفر، آلة التشغيل العمودي، آلة التشغيل العمودي CNC، آلة التشغيل العمودي CNC، آلة التشغيل الأفقية CNC، آلة التشغيل المتحركة، آلة التشغيل المتحركة، آلة إقامة القطب، آلة التقطيع،الخ
نحن نعلق أهمية كبيرة على التبادلات والتعاون التقني الدولي، قدمت التكنولوجيا المتقدمة والحرف من الولايات المتحدة وألمانيا وأستراليا ودول أخرى،يضع خطوط الإنتاج المتقدمة الدولية وقاعدة الاختبار الحديثة من الدرجة الأولى.أهلاً بجميع الأصدقاء الذين يزورون ويتواصلون ويتعاونون!!!
1. 24 بعد ساعات خدمة المبيعات....البريد أو(ب)عزيزي
2. 100%رمعدل الإجابة
3.المهندسين المتاحة للخدمة في الخارج.
4. OEMsالخدمةهومتاحة
5الضمان: 12 شهراً، بعد فترة الضمان، جميع قطع الغيار المقدمة لكمصنعالسعر.
