تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: Baishun
إصدار الشهادات: ISO
رقم الموديل: C5240
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: تصدير حزمة حالة خشبية القياسية
وقت التسليم: 70 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 40 مجموعة / مجموعات شهر
اسم المنتج: |
C5240 آلة الدوران الرأسي |
النوع: |
رَأسِيّ |
الجهد: |
380 فولت/50 هرتز |
البعد ((L*W*H): |
6680×4600×4952ملم |
الضمان: |
سنة واحدة |
باستخدام الحاسب الآلي أم لا: |
ليس |
القوة: |
55/75 كيلوواط |
الأعلى. قطر الدوران: |
4000 ملم |
اسم المنتج: |
C5240 آلة الدوران الرأسي |
النوع: |
رَأسِيّ |
الجهد: |
380 فولت/50 هرتز |
البعد ((L*W*H): |
6680×4600×4952ملم |
الضمان: |
سنة واحدة |
باستخدام الحاسب الآلي أم لا: |
ليس |
القوة: |
55/75 كيلوواط |
الأعلى. قطر الدوران: |
4000 ملم |

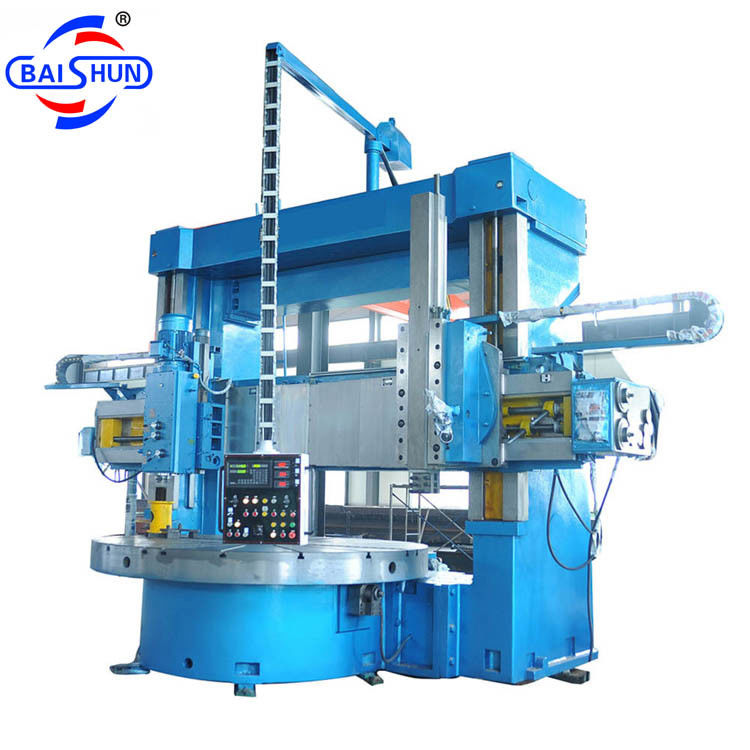

C5240 سعر آلة الدوارة الرأسية ذات العمودين الثقيلة
هذه الآلة هي محول عمودي ذو عمودين ثقيل مع حامل سكين لأدوات قطع الفولاذ والكربيد عالية السرعة ، يمكن للآلة تلبية معالجة جميع أنواع مواد المعادن والسبائك ،المعادن غير الحديدية، المواد غير المعدنية مثل القطع الأثرية، يمكن أن تكمل الأسطوانة الداخلية والخارجية، والسطح المخروطي الداخلي والخارجية، الطائرة، سطح قوس، جميع أنواع الشكل المعقد من سطح الثورة،خروط الحلقات الداخلية والخارجية من معالجة الدوران الخام والجيد.
1تتبنى الحركة الرئيسية للدراجة العمودية الثقيلة نظام التحكم المتقدم في التردد مدفوع بمحرك 75 كيلوواط متغير التردد ، من خلال التحول اليدوي عالية منخفضة ،بحيث يحصل هذا الغزل على 2.5 - 40 دورة في الدقيقة سرعة بدون خطوة
2. الجدول المزخرف مع الصب الزنك، والألومنيوم، سبيكة النحاس ZZnA110-5 ارتداء لوحة السكة الحديدية لزيادة القدرة على حمل السكة الحديدية.
3يتم تجهيز محور منضدة العمل مع اثنين من الدقة العالية biserial أسطوانات حلبة قصيرة؛ الحلقة الداخلية لديها الشريط لضبط الفراغ الشعاعي،لضمان عمل الأدوات المستقرة تحت دقة عاليةيتم تعيين أزرار التلاعب في تشغيل مكتب العمل، وفرملة والركض على محطة أزرار معلقة.
4. زاوية التأرجح القصوى من عمود الأداة الرأسي هي +/- 30 درجة ، والتي تستخدم لتدوير وجه المخروط الداخلي والخارجي.
5حركة التغذية اليمنى تتبنى نظام تحسين سرعة التردد المتغير المتقدم.
الاسم: طاولة العمل
يحتوي محور طاولة العمل على محمل دقيق من سلسلة NN3000K ، ويحتوي حلقته الداخلية على ثقب مخفف ، ثم من خلال تنظيم الفضاء الشعاعي للمحامل ،يمكن ضمان الدقة الشعاعية للدوامة. يعتمد طريق توجيه الغزل محمل الكرة الدفع عالية الدقة لضمان وجه تشغيل من دقة الغزل. طاولة العمل هو يدوي 4 فك تشاك.
يتم تشغيل ناقل التروس الرئيسي بواسطة محرك سيرفو التيار المتردد ، وتغيير التروس التلقائي ، وبهذه الطريقة ، يمكن أن يحصل العمود على تنظيم سرعة بدون خطوات بين نطاقين.
المواصفات الرئيسية
|
البند
|
C5240
|
|
قطر طاولة العمل
|
3150 ملم
|
|
أقصى قطر الدوران للقطعة
|
4000 ملم
|
|
الحد الأقصى لارتفاع القطعة
|
1600-3200ملم
|
|
الوزن الأقصى للقطعة
|
10/20/32 ط
|
|
أقصى قوة القطع على أداة الراحة
|
35000 ن (البراج الأيمن)
|
|
30000 ن (البراج الأيسر)
|
|
|
أقصى عزم للطاولة
|
63000 N•m
|
|
نطاق تغيير السرعة (عالي / منخفض)
|
2.5-40 دورة في الدقيقة
|
|
نطاق تغذية استراحة الأداة ((بدون خطوة)
|
0.25-90 ملم/دقيقة
|
|
رحلة الشعاع
|
1250 ملم
|
|
رحلة أداة الراحة
|
الأفقي 2150 ملم
|
|
الرأسية 1000/1250/1400/1600 مم
|
|
|
سرعة تحرك الشعاع
|
350 ملم/دقيقة
|
|
السرعة السريعة للتحرك من عمود الأداة
|
1550 ملم/دقيقة
|
|
الحد الأقصى زاوية التأرجح من عمود الأداة
|
± 30 درجة
|
|
أبعاد البرج ((WxH)
|
40×50 ملم
|
|
طاقة المحرك الرئيسي
|
55/75 كيلوواط (محرك تردد متغير)
|
|
طاقة المحرك
|
0.75كيلوواط (محرك تردد متغير)
|
|
وزن الجهاز ((حوالي))
|
43-65T
|
الصورة الآلية:
شروط الدفع
عادةً ما نستخدم الطلب عبر البريد
T / T: T / T 30٪ مقدما ، يجب دفع الرصيد بعد التفتيش قبل التسليم
قبل التسليم ، سنرسل لك صور الآلات المنتهية ونرحب بكم أن تأتي إلى مصنعنا للتفتيش
طريقة التعبئة
معيار تصدير FCL&LCL في حاوية 20/40 قدم
FCL:حزمة صالحة للبحر، يتم تثبيت الآلة في حاوية ويتم تعبئة قطع الغيار في صناديق خشبية
البحرية
MSK/MSC/APL/EMC/PIL وما إلى ذلك
الضمان
12 شهرًا في حالة الاستخدام العادي باستثناء أجزاء الارتداء
1. 24بعد ساعات خدمة المبيعات....البريد أوالهاتف.
2معدل الاستجابة 100%
3المهندسين المتاحة للخدمة في الخارج.
4. OEMsالخدمةمتاحة
5. الضمان: 12 شهراً ، بعد فترة الضمان ، جميع قطع الغيار المقدمة لك بسعر المصنع
