تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: Baishun
إصدار الشهادات: ISO
رقم الموديل: C5225
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: تصدير حزمة حالة خشبية القياسية
وقت التسليم: 45 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 100 مجموعة / مجموعات شهر
الحالة: |
جديد |
النوع: |
رَأسِيّ |
الجهد: |
380 فولت/50 هرتز |
الضمان: |
سنة واحدة |
الدرجة التلقائية: |
يدوي |
القوة: |
55 كيلو واط |
Max. الأعلى. Swing Diameter قطر التأرجح: |
2500 مم |
الكلمات الرئيسية: |
آلة الدوارة العمودية |
الحالة: |
جديد |
النوع: |
رَأسِيّ |
الجهد: |
380 فولت/50 هرتز |
الضمان: |
سنة واحدة |
الدرجة التلقائية: |
يدوي |
القوة: |
55 كيلو واط |
Max. الأعلى. Swing Diameter قطر التأرجح: |
2500 مم |
الكلمات الرئيسية: |
آلة الدوارة العمودية |

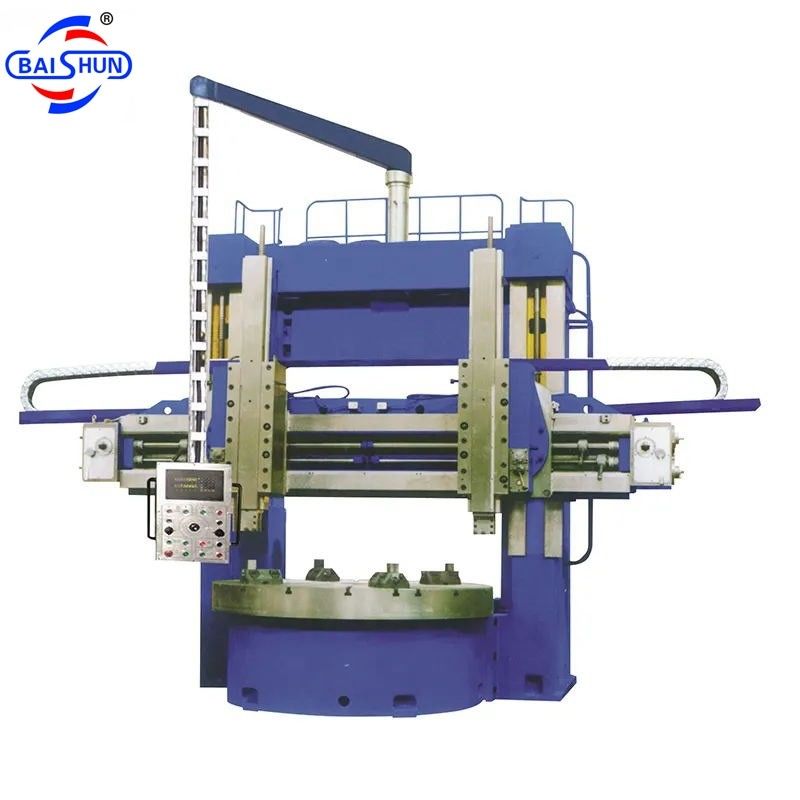

أربعة تشاك C5225 2500MM عمود مزدوج آلة التداول الرأسية CNC
وصف المنتج
آلة الدوارة الرأسية الثقيلة هي واحدة من الدوارات الرأسية التي طورتها شركتي الخاصة ، تنتمي إلى معدات معالجة قطع المعادن العالمية الكبيرة.المنتج يستخدم تقنيات التصميم المتقدمة بمساعدة الكمبيوتر، وفقًا للمعايير الوطنية المتعلقة بالتصميم والتصنيع للقبول.
أجهزة الدوائر العمودية الثقيلة المخصصة لصناعة المحركات الكهربائية الكبيرة ، صناعات صمامات المضخة الكبيرة ، صناعة النقل ، وكذلك الآلات الهندسية ،الصناعات الدفاعية لبعض قطع العمل الكبيرة أجزاء من النوع الأسطواني قطرها أقل من 4 م، مثل غلاف المحرك، غلاف صمام المضخة، محور العجلة، لإجراء عمليات الدوران على الوجهة النهائية، السطح الأسطواني الداخلي والخارجي،ولكن أيضا يمكن استخدام حامل الأدوات الرأسي مع درجات امتداد (+/-30 درجة) للاحتياجات المعالجة الداخلية والخارجية مخروط تحويل.
الخصائص:
1تتبنى الحركة الرئيسية للدراجة العمودية الثقيلة نظام التحكم المتقدم في التردد مدفوع بمحرك 75 كيلوواط متغير التردد ، من خلال التحول اليدوي عالية منخفضة ،بحيث يحصل هذا الغزل على 2.5 - 40 دورة في الدقيقة سرعة بدون خطوة
2. الجدول المزخرف مع الصب الزنك، والألومنيوم، سبيكة النحاس ZZnA110-5 ارتداء لوحة السكة الحديدية لزيادة القدرة على حمل السكة الحديدية.
3يتم تجهيز محور منضدة العمل مع اثنين من الدقة العالية biserial أسطوانات حلبة قصيرة؛ الحلقة الداخلية لديها الشريط لضبط الفراغ الشعاعي،لضمان عمل الأدوات المستقرة تحت دقة عاليةيتم تعيين أزرار التلاعب في تشغيل مكتب العمل، وفرملة والركض على محطة أزرار معلقة.
4. زاوية التأرجح القصوى من عمود الأداة الرأسي هي +/- 30 درجة ، والتي تستخدم لتدوير وجه المخروط الداخلي والخارجي.
5حركة التغذية اليمنى تتبنى نظام تحسين سرعة التردد المتغير المتقدم.
المواصفات الرئيسية للصين cnc Fanuc VTL آلة
| البند | C (((K) 5225 | C (((K) 5232 | C (((K) 5235 | C(K) 5240 | C(K) 5250 | C (((K) 5260 |
| قطر طاولة العمل | 2250 ملم | 2830ملم | 2830ملم | 3150ملم | 4500ملم | 5200ملم |
| أقصى قطر الدوران | 2500ملم | 3200ملم | 3200ملم | 4000ملم | 5000ملم | 6000ملم |
| الحد الأقصى لارتفاع قطعة العمل ((ملم) | 1600-2800 | 1600-3000 | 1600-3000 | 1600-3200 | 2500-4200 | 2500-4500 |
| الوزن الأقصى للقطعة | 10/20 | 20/10/32 | 20/10/32 | 20/10/32 | 32/50 | 32/50 |
| أقصى عزم للطاولة | 63000 N•m | 63000 N•m | 63000 N•m | 63000 N•m | 105000N•m | 105000N•m |
|
نطاق التغذية في الراحة |
0.25-90 ملم/دقيقة | 0.25-90 ملم/دقيقة | 0.25-90 ملم/دقيقة | 0.25-90 ملم/دقيقة | 0.1-1000 ملم/دقيقة | 0.1-000 ملم/دقيقة |
| رحلة الشعاع | 1250ملم | 1250ملم | 1250ملم | 1250ملم | 2150ملم | 2150ملم |
| السفر الأفقي لمركز الأدوات | 1400ملم | 1750ملم | 1900ملم | 2150ملم | 2700ملم | 3300ملم |
| السفر الرأسي لقاعدة الأدوات |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1400/1600 | 1400/1600 |
| سرعة حركة الشعاع ((ملم/دقيقة) | 350 | 350 | 350 | 350 | 380 | 380 |
| الحد الأقصى زاوية التأرجح من عمود الأداة | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| أبعاد البرج ((WxHmm) | 40×50 | 40×50 | 40×50 | 40×50 | 60×65 | 60×65 |
| طاقة المحرك الرئيسي | 55 كيلوواط | 55 كيلوواط | 55 كيلوواط | 55/75 كيلوواط | 75 كيلوواط | 75 كيلوواط |
| وزن الجهاز ((حوالي)) | 33-38T | 36-50T | 38-62T | 43-65T | 92-105T | 150-200T |
