تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: C5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: حزمة التصدير القياسية أو التفاوض مع العميل
وقت التسليم: 35 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 30 مجموعة / مجموعات شهريا
الاسم: |
آلة الدوارة العمودية ذات العمود الواحد |
النوع: |
رَأسِيّ |
قدرة التصنيع: |
واجب المتوسطة |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 ملم |
قوة محرك المغزل (kW): |
15 |
طاولة العمل ضياء.: |
1400 ملم |
البعد ((L*W*H): |
2830*2670*3010ملم |
الوزن (كجم): |
12400 كيلوغرام |
الضمان: |
سنة واحدة |
الاسم: |
آلة الدوارة العمودية ذات العمود الواحد |
النوع: |
رَأسِيّ |
قدرة التصنيع: |
واجب المتوسطة |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 ملم |
قوة محرك المغزل (kW): |
15 |
طاولة العمل ضياء.: |
1400 ملم |
البعد ((L*W*H): |
2830*2670*3010ملم |
الوزن (كجم): |
12400 كيلوغرام |
الضمان: |
سنة واحدة |

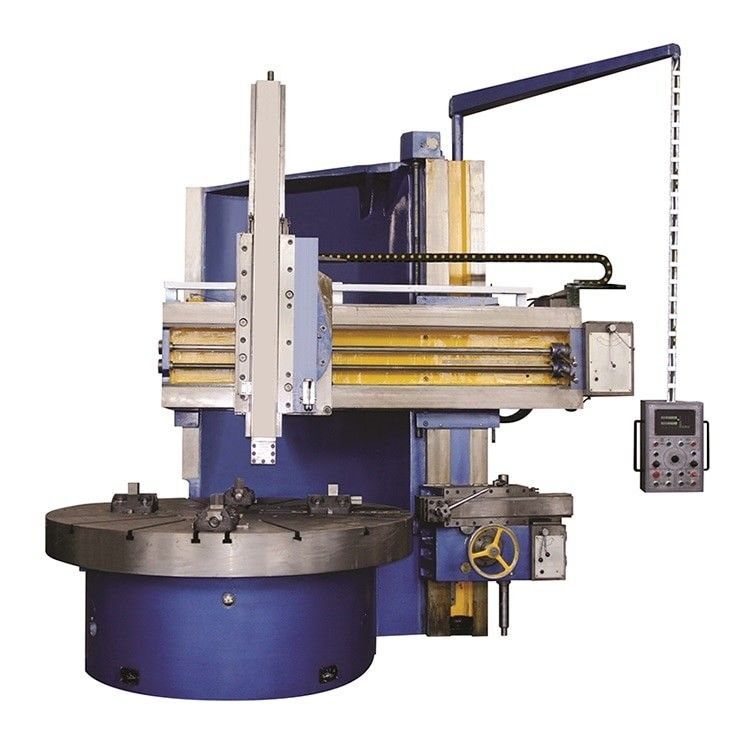

الجهاز اليدوي للعمل الثقيل DRO العرض العمودي للدراجة مع عمود واحد
الوصف:
صممت آلة الدوائر الرأسية لتدوير كل من الأسطوانات والطائرات الداخلية والخارجية ، وأسطح الذرة ، والخروط. إنها مناسبة لأدوات الصلب عالية السرعة التي تعمل على المعادن الحديدية ،المعادن غير الحديدية، وبعض المواد غير المعدنية
يتم تصنيع المكونات الرئيسية للمعدات باستخدام هيكل صب كامل من الحديد الزهري ذو القوة العالية والإجهاد المنخفض. بعد الصب،يخضع لعلاج التسخين والشيخوخة بعد المعالجة الخاميتم طحن قاطع العمود لضمان الدقة ، في حين يخضع دليل الشعاع ودليل الرام للطحن بعد إطفاء التردد المتوسط.
تستخدم المحولات العمودية على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة ، مثل المعدات والتوربينات وأجزاء الطيران.
تم تصميم هذه الآلة الدوارة الرأسية العرضية اليدوية DRO مع مشغل عمودي الذي يحمل ودورة قطعة العمل. يتم تركيب أداة القطع على برج الأداة التي تتحرك في محاور متعددة،تتيح عمليات معالجة دقيقة ومعقدة.
بشكل عام ، يمكن برمجته لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ، مع الحد الأدنى من التدخل البشري.
الخصائص:
1هذه الآلة متعددة الاستخدامات مناسبة للمعالجة الميكانيكية في مختلف الصناعات.
2يتم تشغيل ناقل التروس الرئيسي بواسطة محرك التيار المتردد، مع سرعة محرك الرئيسي التي يمكن تغييرها في 16 خطوة من خلال التحكم في صمام الكهربائية.
3جميع التروس في علبة التروس تخضع لتخفيف التردد العالي لتحسين المتانة.
4تتباهى الآلة بتصميم جذاب، مما يضمن راحة المستخدم وسهولة التشغيل والصيانة.
5تتضمن خيارات التخصيص جهاز عرض رقمي (DRO) مربع رم بناءً على طلب العميل ، مما يوفر مرونة إضافية لتلبية الاحتياجات المحددة.
6يمكن استخدامه بشكل رئيسي لمعالجة الخام والنهائية للأسطوانات الداخلية والخارجية ، و الأسطح المخروطية ، و وجهات النهاية ، والخروط ، والقطع ، و حفر الثقوب الداخلية.
المواصفات:
سلسلة C51
| النموذج | C518 | C5112 | C5116 | C5120 | C5125 |
| أقصى إدارة | 800 | 1200 | 1600 | 2000 | 2500 |
| الحد الأقصى لارتفاع القطع ((ملم)) | 800 | 1000 | 1000 | 1250 | 1250 |
| الحد الأقصى لوزن التحميل ((طن) | 1.2 | 3.2 | 5 | 8 | 10 |
| قطر طاولة العمل ((ملم) | 720 | 1000 | 1400 | 1800 | 2250 |
| نطاق سرعة طاولة العمل ((r/min) | 30-260 | 6.3-200 | 5-160 | 3.2-100 | 2-63 |
| أقصى عزم الدوران في طاولة العمل ((n.m)) | 1000 | 25000 | 32000 | 32000 | 35000 |
| المسار الرأسي لمؤشر الأدوات الرأسي ((ملم) | 650 | 650 | 800 | 800 | 1200 |
| المسار الأفقي للعمود الرأسي ((ملم) | 570 | 700 | 915 | 1200 | 1400 |
| طن | 5 | 8 | 12.4 | 17 | 23 |
| البعد ((L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
الصورة الآلية:
