تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: C5225
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: حزمة التصدير القياسية أو التفاوض مع العميل
وقت التسليم: 55 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 30 مجموعة / مجموعات شهريا
الاسم: |
آلة الدوارة العمودية لقطع المعادن وتحويل |
قدرة التصنيع: |
واجب ثقيل |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
2500 مم |
قوة محرك المغزل (kW): |
30 |
الجهد: |
380 فولت |
البعد ((L*W*H): |
3700*5650*3950ملم |
الوزن (كجم): |
33000 كجم |
الضمان: |
سنة واحدة |
تقرير اختبار الآلة: |
تم توفيرها |
العلامة التجارية: |
ماكينات بايشون |
الاسم: |
آلة الدوارة العمودية لقطع المعادن وتحويل |
قدرة التصنيع: |
واجب ثقيل |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
2500 مم |
قوة محرك المغزل (kW): |
30 |
الجهد: |
380 فولت |
البعد ((L*W*H): |
3700*5650*3950ملم |
الوزن (كجم): |
33000 كجم |
الضمان: |
سنة واحدة |
تقرير اختبار الآلة: |
تم توفيرها |
العلامة التجارية: |
ماكينات بايشون |

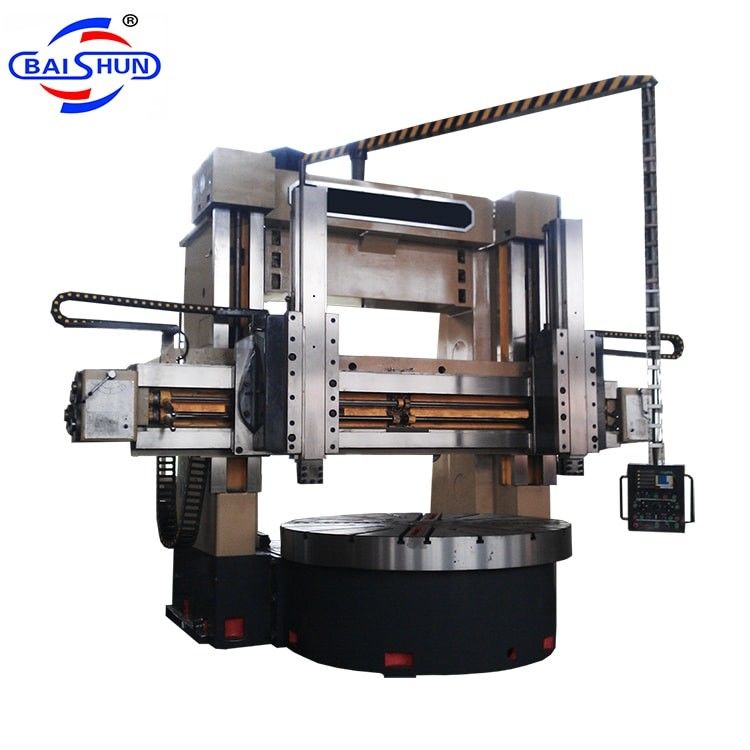

C5225 VTL آلة التشغيل الثقيلة الرأسية للقطع المعدني
الوصف:
صممت آلة الدوائر الرأسية لتدوير كل من الأسطوانات والطائرات الداخلية والخارجية ، وأسطح الذرة ، والخروط. إنها مناسبة لأدوات الصلب عالية السرعة التي تعمل على المعادن الحديدية ،المعادن غير الحديدية، وبعض المواد غير المعدنية
يتم تصنيع المكونات الرئيسية للمعدات باستخدام هيكل صب كامل من الحديد الزهري ذو القوة العالية والإجهاد المنخفض. بعد الصب،يخضع لعلاج التسخين والشيخوخة بعد المعالجة الخاميتم طحن قاطع العمود لضمان الدقة ، في حين يخضع دليل الشعاع ودليل الرام للطحن بعد إطفاء التردد المتوسط.
بشكل عام ، يمكن برمجته لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ، مع الحد الأدنى من التدخل البشري.
1جميع التروس في علبة التروس تخضع لتخفيف التردد العالي لتحسين المتانة.
2يحتوي طاولة العمل على تصميم دليل التدحرج ، مما يسمح بقدرة تحميل كبيرة ودقة عالية في الدوران.
3يتم تجهيز عمود الأدوات الرأسي بمؤشر أدوات من خمس محطات ويستخدم تحديد موقع قرص الماشية بدقة عالية.
4تستخدم أعمال الأدوات الموازنة الهيدروليكية، مع التغذية الأفقية والعمودية باستخدام محركات المسمار المنزلية.
5تم تجهيز النظام الهيدروليكي بأجهزة نقل حركة المرور الألمانية لضمان تدفق زيت مستقر لتشحيم طاولة العمل.
6يتم التحكم في الآلة بواسطة نظام PLC لتحقيق موثوقية عالية ، مع الأسلاك الكهربائية المصممة لمتطلبات العملية المحددة.
7تتباهى الآلة بتصميم جذاب، مما يضمن راحة المستخدم وسهولة التشغيل والصيانة.
المواصفات
| النموذج |
C5225 |
C5232 |
C5235 |
C5240 |
C5250 |
C5260 |
|
قطر طاولة العمل |
2250 ملم |
2830ملم |
2830ملم |
3150ملم |
4500ملم |
5200ملم |
|
أقصى قطر الدوران |
2500ملم |
3200ملم |
3200ملم |
4000ملم |
5000ملم |
6000ملم |
|
الحد الأقصى لارتفاع قطعة العمل ((ملم) |
1600-2800 |
1600-3000 |
1600-3000 |
1600-3200 |
2500-4200 |
2500-4500 |
|
الوزن الأقصى للقطعة |
10/20 |
20/10/32 |
20/10/32 |
20/10/32 |
32/50 |
32/50 |
|
أقصى عزم للطاولة |
63000 N•m |
63000 N•m |
63000 N•m |
63000 N•m |
105000N•m |
105000N•m |
|
نطاق التغذية في الراحة |
0.25-90 ملم/دقيقة |
0.25-90 ملم/دقيقة |
0.25-90 ملم/دقيقة |
0.25-90 ملم/دقيقة |
0.1-1000 |
0.1-000 ملم/دقيقة |
|
رحلة الشعاع |
1250ملم |
1250ملم |
1250ملم |
1250ملم |
2150ملم |
2150ملم |
|
السفر الأفقي لمركز الأدوات |
1400ملم |
1750ملم |
1900ملم |
2150ملم |
2700ملم |
3300ملم |
|
السفر الرأسي لقاعدة الأدوات |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1000/1250/ 1400/1600 |
1400/1600 |
1400/1600 |
|
سرعة حركة الشعاع ((ملم/دقيقة) |
350 |
350 |
350 |
350 |
380 |
380 |
|
الحد الأقصى زاوية التأرجح من عمود الأداة |
± 30 درجة |
± 30 درجة |
± 30 درجة |
± 30 درجة |
± 30 درجة |
± 30 درجة |
|
أبعاد البرج ((WxHmm) |
40×50 |
40×50 |
40×50 |
40×50 |
60×65 |
60×65 |
|
طاقة المحرك الرئيسي |
55 كيلوواط |
55 كيلوواط |
55 كيلوواط |
55/75 كيلوواط |
75 كيلوواط |
75 كيلوواط |
|
وزن الجهاز ((حوالي)) |
33-38T |
36-50T |
38-62T |
43-65T |
92-105T |
150-200T |
صورة آلة
