تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: C518
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: حزمة التصدير القياسية أو التفاوض مع العميل
وقت التسليم: 35 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 50 مجموعة في الشهر
الاسم: |
محول عمودي ذو عمود واحد |
قدرة التصنيع: |
شغل خفيف |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
800 مم |
النوع: |
رَأسِيّ |
قوة محرك المغزل (kW): |
11 |
الجهد: |
380 فولت |
البعد ((L*W*H): |
2080*2621*3515ملم |
الوزن (كجم): |
7000 كجم |
الضمان: |
سنة واحدة |
الوظيفة: |
تحول المعادن |
الاسم: |
محول عمودي ذو عمود واحد |
قدرة التصنيع: |
شغل خفيف |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
800 مم |
النوع: |
رَأسِيّ |
قوة محرك المغزل (kW): |
11 |
الجهد: |
380 فولت |
البعد ((L*W*H): |
2080*2621*3515ملم |
الوزن (كجم): |
7000 كجم |
الضمان: |
سنة واحدة |
الوظيفة: |
تحول المعادن |

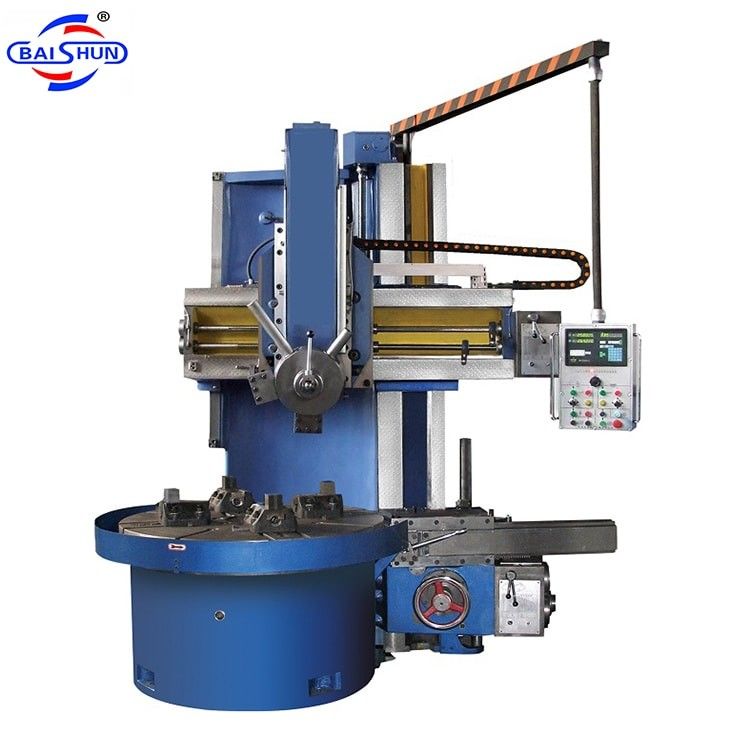

صممت آلة الدوائر الرأسية لتدوير كل من الأسطوانات والطائرات الداخلية والخارجية ، وأسطح الذرة ، والخروط. إنها مناسبة لأدوات الصلب عالية السرعة التي تعمل على المعادن الحديدية ،المعادن غير الحديدية، وبعض المواد غير المعدنية
الخصائص:
1هذه الآلة متعددة الاستخدامات مناسبة للتجهيز الميكانيكي في مختلف الصناعات. يمكن استخدامها في معالجة الخام والنهائية للسلاسل الداخلية والخارجية ، وواجهات المخروط ، ووجوه النهاية ،حفرة، وقطع، وثقب الداخلية.
2يتم تشغيل ناقل التروس الرئيسي بواسطة محرك التيار المتردد، مع سرعة محرك الرئيسي التي يمكن تغييرها في 16 خطوة من خلال التحكم في صمام الكهربائية.جميع التروس في علبة التروس تخضع لتهدئة عالية التردد لتحسين المتانة.
3يحتوي طاولة العمل على تصميم دليل التدحرج ، مما يسمح بقدرة تحميل كبيرة ودقة عالية في الدوران.
4يتم تجهيز عمود الأدوات الرأسي بمؤشر أدوات من خمس محطات ويستخدم تحديد موقع قرص معدات الفئران بدقة عالية. تستخدم أعمدة الأدوات الموازنة الهيدروليكية ،مع تغذية أفقية و عمودية باستخدام محركات المسامير المنزليةيتم تشغيل عمود الأدوات بواسطة محرك AC 3ph ، يحتوي على طريق توجيه سريع من نوع القيادة السكك الحديدية مع حزام ناعم من PTFE عالي القوة للعمل بسلاسة.
5يتم تجهيز النظام الهيدروليكي مع أجهزة نقل حركة المرور الألمانية لضمان تدفق زيت مستقر لتشحيم طاولة العمل.
6يتم التحكم في الآلة بواسطة نظام PLC لتحقيق موثوقية عالية ، مع الأسلاك الكهربائية المصممة خصيصًا لمتطلبات العملية المحددة.
7تفتخر الآلة بتصميم جذاب، مما يضمن راحة المستخدم وسهولة التشغيل والصيانة.
8تشمل خيارات التخصيص جهاز العرض الرقمي مربع رام عند طلب العميل، مما يوفر مرونة إضافية لتلبية الاحتياجات المحددة.
المواصفات:
|
النموذج |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
أقصى إدارة |
800 |
1200 |
1600 |
2000 |
2500 |
|
الحد الأقصى لارتفاع القطع ((ملم)) |
800 |
1000 |
1000 |
1250 |
1250 |
|
الحد الأقصى لوزن التحميل ((طن) |
1.2 |
3.2 |
5 |
8 |
10 |
|
قطر طاولة العمل ((ملم) |
720 |
1000 |
1400 |
1800 |
2250 |
|
نطاق سرعة طاولة العمل ((r/min) |
30-260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
أقصى عزم الدوران في طاولة العمل ((n.m)) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
المسار الرأسي لمؤشر الأدوات الرأسي ((ملم) |
650 |
650 |
800 |
800 |
1200 |
|
المسار الأفقي للعمود الرأسي ((ملم) |
570 |
700 |
915 |
1200 |
1400 |
|
طن |
7 |
8 |
12.4 |
17 |
23 |
|
البعد ((L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
الصورة الآلية:
