تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: C5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: حزمة التصدير القياسية أو التفاوض مع العميل
وقت التسليم: 35 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 50 مجموعة / مجموعات شهريا
الاسم: |
آلة المخرطة العمودية CNC |
قدرة التصنيع: |
واجب المتوسطة |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 ملم |
النوع: |
رَأسِيّ |
قوة محرك المغزل: |
30 كيلو واط |
الجهد: |
380 فولت |
البعد ((L*W*H): |
2830*2670*3010ملم |
الوزن (كجم): |
12400 كيلوغرام |
الضمان: |
سنة واحدة |
اللون: |
مخصصة |
الاسم: |
آلة المخرطة العمودية CNC |
قدرة التصنيع: |
واجب المتوسطة |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 ملم |
النوع: |
رَأسِيّ |
قوة محرك المغزل: |
30 كيلو واط |
الجهد: |
380 فولت |
البعد ((L*W*H): |
2830*2670*3010ملم |
الوزن (كجم): |
12400 كيلوغرام |
الضمان: |
سنة واحدة |
اللون: |
مخصصة |

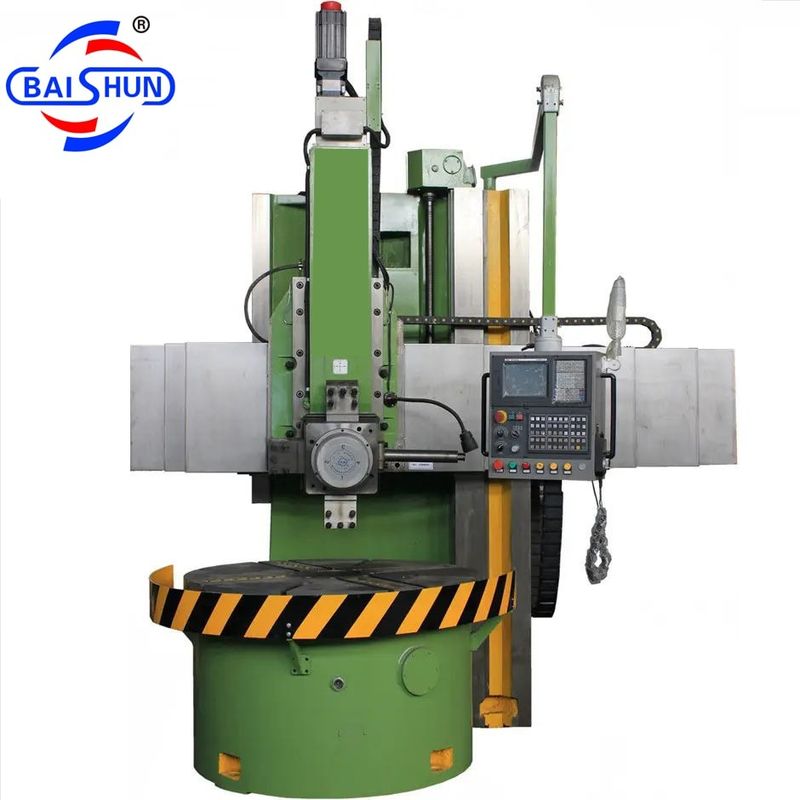

عالية الدقة واحدة محور الثقيلة الدوارة العمودية
محول CNC الرأسي ، المعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم في الدوران وقطع المكونات المعدنية بدقة عالية وكفاءة عالية.
الدوارة CNC الرأسية لديها محور عمودي الذي يحمل ودورة قطعة العمل.تستخدم على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة، مثل المعدات والتوربينات وأجزاء الطيران.فهي مفيدة بشكل خاص لتدوير المكونات مع نسبة شكل عالية.
بالإضافة إلى ذلك ، فإن محولات CNC العمودية ذاتية التشغيل للغاية ويمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ،مع الحد الأدنى من تدخل الإنسان.
بشكل عام، محولات CNC العمودية هي أداة معالجة متعددة الاستخدامات وكفاءة التي توفر قدرات عالية الدقة والأتمتة،ولهذا السبب يجعلهم مكونا أساسيا لعمليات التصنيع الحديثة.
1يتم تصنيع المكونات الرئيسية للمعدات باستخدام هيكل صب بأكمله من مواد حديدية صب عالية القوة منخفضة التوتر. بعد الصب،يخضع لعلاج التسخين والشيخوخة بعد المعالجة الخاميتم طحن قاطع العمود لضمان الدقة ، في حين يخضع دليل الشعاع ودليل الرام للطحن بعد إطفاء التردد المتوسط.
2يتم تشغيل ناقل التروس الرئيسي بواسطة محرك التيار المتردد، مع سرعة محرك الرئيسي التي يمكن تغييرها في 16 خطوة من خلال التحكم في صمام الكهربائية.جميع التروس في علبة التروس تخضع لتهدئة عالية التردد لتحسين المتانة.
3يحتوي طاولة العمل على تصميم دليل التدحرج، مما يسمح بقدرة تحميل كبيرة ودقة عالية في الدوران.
4يتم تجهيز عمود الأدوات الرأسي بمؤشر أدوات من خمس محطات ويستخدم تحديد موقع قرص معدات الفئران بدقة عالية. تستخدم أعمدة الأدوات الموازنة الهيدروليكية ،مع تغذية أفقية و عمودية باستخدام محركات المسامير المنزليةيتم تشغيل عمود الأدوات بواسطة محرك AC 3ph ، يحتوي على طريق توجيه سريع من نوع القيادة السكك الحديدية مع حزام ناعم من PTFE عالي القوة للعمل بسلاسة.
5يتم تجهيز النظام الهيدروليكي مع أجهزة نقل حركة المرور الألمانية لضمان تدفق زيت مستقر لتشحيم طاولة العمل.
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5116A | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 5000 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 5-160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 650 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 916 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 | 30 |
صورة آلة
