تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: C5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 35 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 50 مجموعة / مجموعات شهريا
اسم الإنتاج: |
آلة المخرطة العمودية التقليدية |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
1200 |
قدرة التصنيع: |
واجب المتوسطة |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1200 ملم |
النوع: |
رَأسِيّ |
قوة محرك المغزل (kW): |
22 |
البعد ((L*W*H): |
2360*2280*2800ملم |
الوزن (كجم): |
8000 كجم |
الضمان: |
سنة واحدة |
العرض: |
عرض درو |
اسم الإنتاج: |
آلة المخرطة العمودية التقليدية |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
1200 |
قدرة التصنيع: |
واجب المتوسطة |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1200 ملم |
النوع: |
رَأسِيّ |
قوة محرك المغزل (kW): |
22 |
البعد ((L*W*H): |
2360*2280*2800ملم |
الوزن (كجم): |
8000 كجم |
الضمان: |
سنة واحدة |
العرض: |
عرض درو |

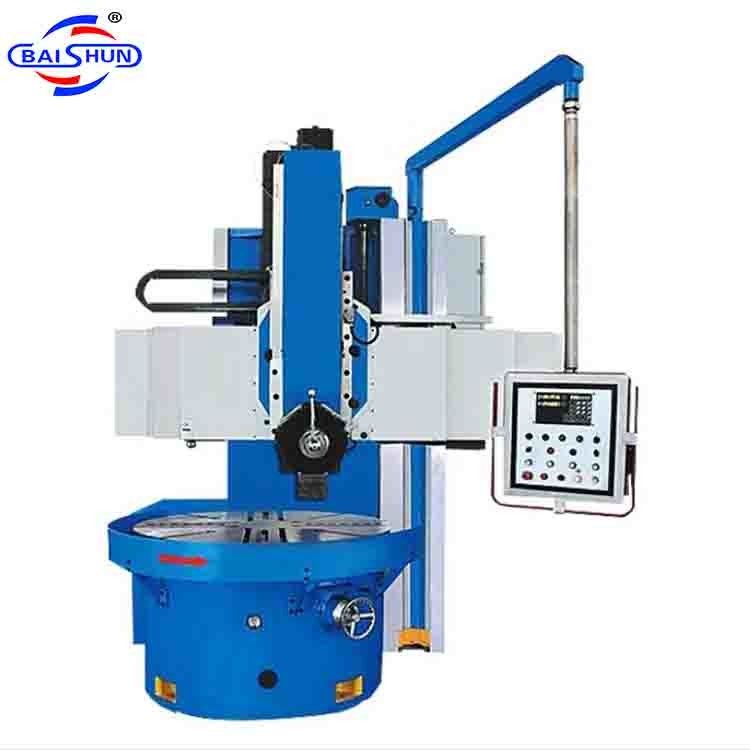

محرك التشغيل المتوسط VTL العمودية المعدن تحويل التقليدية العمودية الدوارة
محول CNC الرأسي ، المعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم في الدوران وقطع المكونات المعدنية بدقة عالية وكفاءة عالية.
الدوارة الرأسية CNC لديها محور عمودي يحمل ويرجع قطعة العمل. يتم استخدامها على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة ، مثل المعدات ، التوربينات ،وأجزاء الطيران والفضاءفهي مفيدة بشكل خاص لتدوير المكونات مع نسبة شكل عالية.
بالإضافة إلى ذلك ، فإن محولات CNC العمودية ذاتية التشغيل للغاية ويمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ،مع الحد الأدنى من تدخل الإنسان.
بشكل عام، محولات CNC العمودية هي أداة معالجة متعددة الاستخدامات وكفاءة التي توفر قدرات عالية الدقة والأتمتة،ولهذا السبب يجعلهم مكونا أساسيا لعمليات التصنيع الحديثة.
هذه السلسلة من الآلات مناسبة لتصنيع الأجزاء في جميع الصناعات. يمكن أن تؤدي عمليات التحويل الأسطواني والحفر والتشذيب والسطح والخروط ، سواء العمليات الخام أو النهائية.يستخدم الجدول محمل كرة الدفع عالية الدقة للدليل المتحرك، في حين أن آلة C5116 تعتمد طريق توجيه انزلاق. يتم تجهيز محور الغزل مع نوع NN30 سلسلة مزدوجة من محامل التدحرج الأسطوانية،والتي تحسن دقة الدوران وقدرة الحمل للجدوليحتوي رأس السكة الحديدية على برج خمسية الشكل ، ويكون للرأس الجانبي تصميم برج مربع.
يتم توازن الرأسين هيدروليكياً. يستخدم رأس السكة الحديدية للآلة C518-C5112 محامل المسامير الرصاصية المتداولة لنقل الحركة الأفقية والعمودية.يتم التحكم في المعدات الكهربائية للآلة بواسطة جهاز كمبيوتر، وضمان موثوقية عالية.الأبعاد الكلية للآلة هي جميلة وجميلة للمستخدم.المرفقات الإضافية مثل رأس جانب، التحكم الرقمي، وتحويل الشفرة يمكن توفيرها.
مواصفات الجهاز:
|
النموذج |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
أقصى إدارة |
800 |
1200 |
1600 |
2000 |
2500 |
|
الحد الأقصى لارتفاع القطع ((ملم)) |
800 |
1000 |
1000 |
1250 |
1250 |
|
الحد الأقصى لوزن التحميل ((طن) |
1.2 |
3.2 |
5 |
8 |
10 |
|
قطر طاولة العمل ((ملم) |
720 |
1000 |
1400 |
1800 |
2250 |
|
نطاق سرعة طاولة العمل ((r/min) |
30-260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
أقصى عزم الدوران في طاولة العمل ((n.m)) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
المسار الرأسي لمؤشر الأدوات الرأسي ((ملم) |
650 |
650 |
800 |
800 |
1200 |
|
المسار الأفقي للعمود الرأسي ((ملم) |
570 |
700 |
915 |
1200 |
1400 |
|
طن |
7 |
8 |
12.4 |
17 |
23 |
|
البعد ((L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
