تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: Provided
رقم الموديل: C5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: حزمة التصدير القياسية أو التفاوض مع العميل
وقت التسليم: 35 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 50 مجموعة / مجموعات شهريا
اسم المنتج: |
C5112 آلة الدوران الرأسي عالية الكفاءة |
الحد الأقصى لارتفاع قطعة العمل (ملم): |
1000 |
قدرة التصنيع: |
واجب المتوسطة |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1200 ملم |
النوع: |
رَأسِيّ |
قوة محرك المغزل (kW): |
22 |
البعد ((L*W*H): |
2350*2350*2700ملم |
الوزن (كجم): |
10400 كيلوغرام |
الضمان: |
سنة واحدة |
الدرجة التلقائية: |
عادي |
اسم المنتج: |
C5112 آلة الدوران الرأسي عالية الكفاءة |
الحد الأقصى لارتفاع قطعة العمل (ملم): |
1000 |
قدرة التصنيع: |
واجب المتوسطة |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1200 ملم |
النوع: |
رَأسِيّ |
قوة محرك المغزل (kW): |
22 |
البعد ((L*W*H): |
2350*2350*2700ملم |
الوزن (كجم): |
10400 كيلوغرام |
الضمان: |
سنة واحدة |
الدرجة التلقائية: |
عادي |

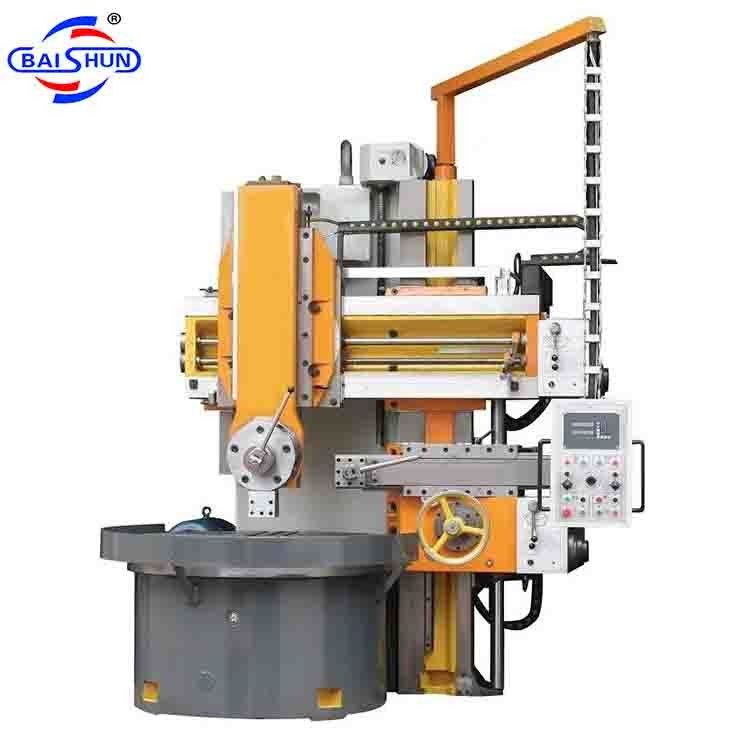

واحد العمود التقليدي C5112 عالية الكفاءة الماكينة الدوارة الرأسية
طراز العمود الواحد C5112 هي آلات صلبة للغاية ذات قدرات معالجة كبيرة ، وهيكل ثابت وصلب وكفاءة عالية في المعالجة.يتم تجهيز الجهاز مع رأس أداة عمودية واحدة ويمكن تجهيزها مع نظام القراءة الرقمية عالية الدقة (DRO)يتم استخدام محرك عاكس التيار المتردد لتحقيق تغيير السرعة. وتصنع العدادات من 40 Cr الفولاذ والأرضية الدقة لتحقيق دقة عالية وانخفاض ضوضاء الآلة.تم تصميم هذه الآلات وبناءها لتلبية متطلبات المعالجة الحديثة لأدوات القطع عالية السرعة وقطع الكربيد على قطع العمل من الحديدالمواد غير الحديدية والتركيبة وغيرها.
1أداة آلة: المكونات الرئيسية للآلة (سرير الدوائر، قاعدة، مقاعد العمل، الحزمة، ركيزة الزحف الرأسي، صندوق أدوات جانبية، صندوق تغذية،يتم تصنيعها من الحديد الصلب القوي باستخدام تكنولوجيا الراتنج الرملي.
2المحرك الرئيسي: يتم تشغيل دوران مكتب العمل بواسطة المحرك الكهربائي الرئيسي ، مع خفض التروس ونظام تحكم سرعة كهرومغناطيسي لضبط السرعة.
3المنزلق الرأسي وآلية تغذية المنزلق الرأسي: تم تصنيع RAM من مادة HT250 ، المعروفة بخصائصها الميكانيكية الممتازة.
4هيكل قاعدة مكتب العمل: يعتمد مكتب العمل على هيكل فولاذ طويل ، مدعومة بدقة عالية من محامل عجلات أسطوانية مزدوجة للترتيب الشعاعي.
5الحزمة: يتم تأمين الحزمة وإطلاقها باستخدام الانجراف ، مع ضغط هيدروليكي للضغط.
6النظام الهيدروليكي: يستخدم النظام الهيدروليكي مكونات تحكم موثوقة من الشركات المصنعة المعروفة ، سواء المحلية أو الدولية.
7تزيين آلة الجهاز: تقدم آلة الجهاز تلقائيًا زيتًا على فترات محددة لتزيين الحزمة والأجزاء المتحركة.
8حماية آلة الآلة: يتم تجهيز الأجزاء المتحركة للآلة الآلية بسلسلة أمان شاملة ونظام قفل.
9نظام التحكم الكهربائي:
أ) مصدر الطاقة: تيار ثلاثي المراحل من 380 فولت ± 10٪، 50 هرتز.
ب) التصميم الكهربائي للآلات الآلية يتبع معايير التصميم الدولية.
مواصفات الجهاز
|
النموذج |
C518 |
C5112 |
C5116 |
C5120 |
C5125 |
|
أقصى إدارة |
800 |
1200 |
1600 |
2000 |
2500 |
|
الحد الأقصى لارتفاع القطع ((ملم)) |
800 |
1000 |
1000 |
1250 |
1250 |
|
الحد الأقصى لوزن التحميل ((طن) |
1.2 |
3.2 |
5 |
8 |
10 |
|
قطر طاولة العمل ((ملم) |
720 |
1000 |
1400 |
1800 |
2250 |
|
نطاق سرعة طاولة العمل ((r/min) |
30-260 |
6.3-200 |
5-160 |
3.2-100 |
2-63 |
|
أقصى عزم الدوران في طاولة العمل ((n.m)) |
1000 |
25000 |
32000 |
32000 |
35000 |
|
المسار الرأسي لمؤشر الأدوات الرأسي ((ملم) |
650 |
650 |
800 |
800 |
1200 |
|
المسار الأفقي للعمود الرأسي ((ملم) |
570 |
700 |
915 |
1200 |
1400 |
|
طن |
7 |
8 |
12.4 |
17 |
23 |
|
البعد ((L*W*Hmm) |
2080*2621 *3515 |
2360*2280 *2800 |
2830*2670 *3010 |
3200*2800 *3250 |
3300*4000 *3500 |
صورة آلة
