تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY, BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5225
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة2خارج آلة الدوارة العمودية سي سي سيتم تعبئت
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
63 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
55 |
عدد المغازل: |
التوأم |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
2500 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
1000 مم |
السفر (المحور Z) (مم): |
1400 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد ((L*W*H): |
5100*4560*4680ملم |
الجهد: |
380 فولت |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
33800 |
اسم المنتج: |

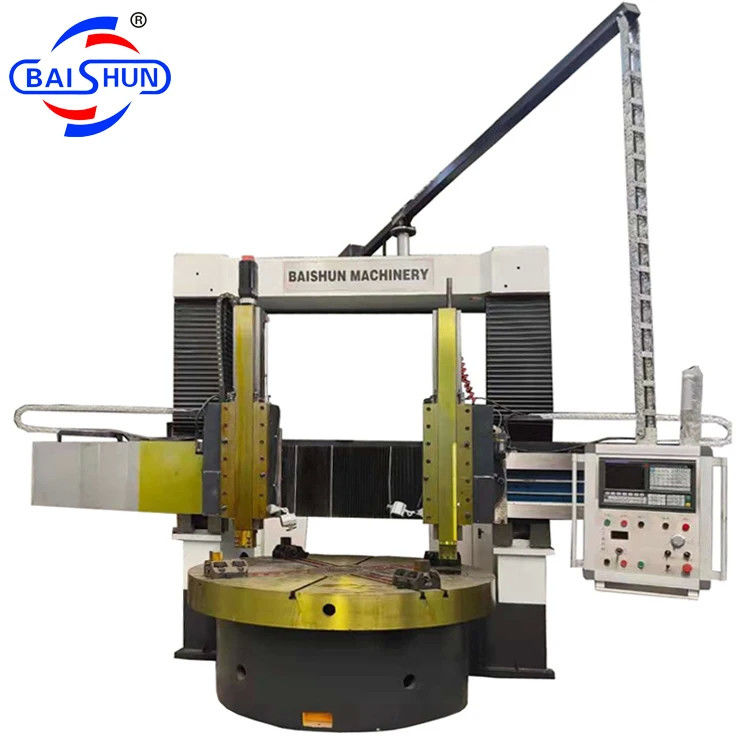

أداة آلة المحول الرأسي |
Max. الأعلى. workpiece weight: وزن الشغل:: |
10000 كجم |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2500 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
63 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
55 |
عدد المغازل: |
التوأم |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
2500 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
1000 مم |
السفر (المحور Z) (مم): |
1400 ملم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد ((L*W*H): |
5100*4560*4680ملم |
الجهد: |
380 فولت |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
33800 |
اسم المنتج: |
أداة آلة المحول الرأسي |
Max. الأعلى. workpiece weight: وزن الشغل:: |
10000 كجم |
الدوارة العمودية المزدوجة هي قطعة متطورة من المعدات التي تجمع بين المكونات الميكانيكية والكهربائية والهيدروليكية.إنها تتضمن مبادئ التصميم الحديثة وتقنيات التصنيع، الاستفادة من تحسين CAD وأحدث المكونات من مصادر محلية ودولية على حد سواء.صلابة ثابتة وديناميكية عالية، قدرات التصنيع الدقيقة، قدرة الحمل الثقيل، الكفاءة، والمتانة، والتشغيل الموثوق به. جميع المواصفات التقنية الرئيسية لأجزاء الآلة تتوافق مع المعايير الوطنية.
طاولة العمل
يحتوي طاولة العمل على قاعدة طاولة العمل ، طاولة العمل ، أجزاء الغزل والجهاز النقل. طاولة العمل وقاعدة طاولة العمل هي هيكل حديدية صب كامل ، واعتماد الصب الحديدية عالية المقاومة منخفضة التوتر ،الذي لديه صلابة كافية، والقوة والاستقرار الحراري. يتبنى محامل محور الطاولة عمل دقة عالية سلسلة مزدوجة قصيرة أسطوانية محامل عجلة. يمكن أن تضمن دورة الطاولة عمل عالية الدقة وطول العمر.
ناقل الحركة الرئيسي
نظام نقل الرئيسي للآلة هو ناقل العمود الرأسي. وهو يعتمد محرك سيرفو متردد للدفع.صندوق التروس يحقق تحويل ميكانيكي لتروسين بواسطة أسطوانة التحول التي تدفع تروس التغيير، بحيث يمكن لوحة العمل القيام بتعديل سرعة دون خطوة في غضون 0.63-63r / min.
إطار الشجاعة
تتكون من أعمدة عمودية يسارية ويمينية وعوارض اتصال. تشكل البوابة وقاعدة الطاولة العمل هيكل الختم. في الجزء العلوي من البوابة ، هناك صندوق رفع يسار ويمين ،مدفوعة بمحرك التيار المتردد الممتد ثنائي المحور. من خلال زوج من العدادات، الديدان والعدادات زوج ومركبات مزدوجة جعل الحزمة للقيام بحركة رفع على طول السكة الحديدية دليل العمود اليسار واليمين.
شعاع
يتبنى الحزمة صب الحديد ذو القوة العالية والإجهاد المنخفض بصلابة وقوة كافية ، لضمان دقة الماكينة للحصول على استقرار واستقرار طويل الأجل.الشعاع هو أمام العمود الرأسيعلى الجزء الخلفي من العارضة ، هناك 4 نقاط تشبيك هيدروليكية. على جانبي العارضة ، هناك صندوق تغذية لاستقرار الأدوات.
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر الدوران | ملم | 2500 | 3150 | 4000 | 4000 |
| الحد الأقصى لارتفاع القطعة | ملم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| الوزن الأقصى للقطعة | T | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | ملم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم دوران من طاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| عبور سريع لرأس السكة الحديد | ملم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السير الرأسي الرأسي للرأس الأيمن | -أجل. | 35 | 35 | 35 | 40 |
| السير الرأسي الرأسي للرأس الأيسر | kn | 30 | 30 | 30 | 30 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| رحلة الذراع | ملم | 1000 | 1000 | 1000 | 1250 |
| قسم الذراع | ملم | 255×200 | 255×200 | 255×200 | 240×240 |
| تدوير رأس السكة الحديدية اليسرى واليمنى | ° | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| قسم الأداة | ملم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | كوايت | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
