تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5240
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة
2خارج آلة الدوارة العمودية سي سي سيتم
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
4000 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
260 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
55 |
عدد المغازل: |
العازب |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
2170 ملم |
السفر (المحور Z) (مم): |
1000 مم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |
البعد ((L*W*H): |
6680*5010*5080 مللي متر |
الجهد: |
380 فولت |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
53000 |
اسم المنتج: |
أداة التصنيع للدراجات الحاسوبية الحاسوبية |
الحد الأقصى لقطر الدوران: |
4000 ملم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
2500 مم |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
4000 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
260 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
55 |
عدد المغازل: |
العازب |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
2170 ملم |
السفر (المحور Z) (مم): |
1000 مم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |
البعد ((L*W*H): |
6680*5010*5080 مللي متر |
الجهد: |
380 فولت |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
53000 |
اسم المنتج: |
أداة التصنيع للدراجات الحاسوبية الحاسوبية |
الحد الأقصى لقطر الدوران: |
4000 ملم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
2500 مم |

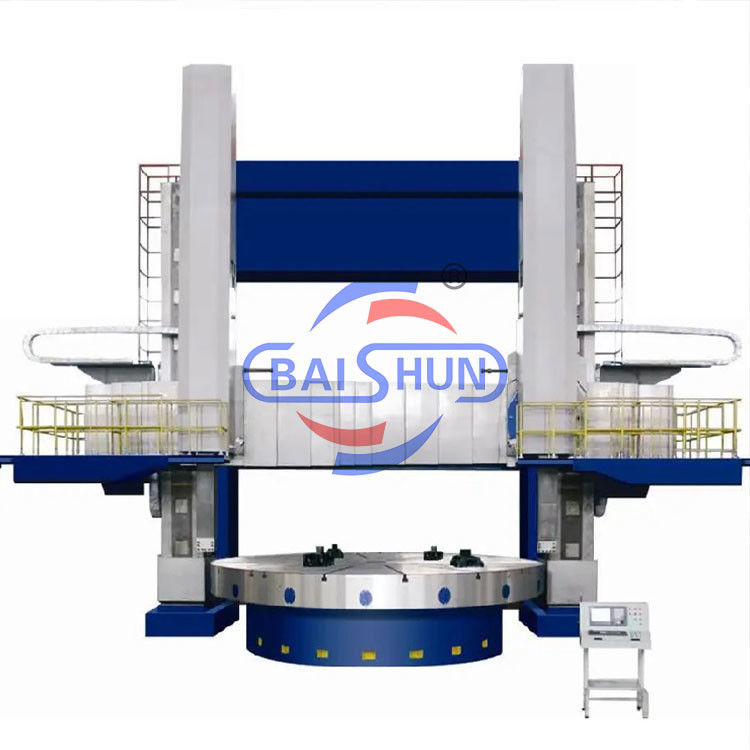

العمود المزدوج CK5240 الخيوط الرأسية Torno العمودية CNC الخيوط المدورة
الدوارة العمودية المزدوجة هي قطعة متطورة من المعدات التي تجمع بين المكونات الميكانيكية والكهربائية والهيدروليكية.إنها تتضمن مبادئ التصميم الحديثة وتقنيات التصنيع، الاستفادة من تحسين CAD وأحدث المكونات من مصادر محلية ودولية على حد سواء.صلابة ثابتة وديناميكية عالية، قدرات التصنيع الدقيقة، قدرة الحمل الثقيل، الكفاءة، والمتانة، والتشغيل الموثوق به. جميع المواصفات التقنية الرئيسية لأجزاء الآلة تتوافق مع المعايير الوطنية.
تتكون الآلة من مكونات مختلفة، بما في ذلك قاعدة طاولة العمل، طاولة العمل، صندوق النقل الرئيسي، إطار البوابة، والحزمة، ووضع أداة رم، صندوق تغذية، النظام الكهربائي، محطة التشغيل،النظام الهيدروليكي، وأجهزة الحماية.
محول CNC الرأسي ، المعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم في الدوران وقطع المكونات المعدنية بدقة عالية وكفاءة عالية.
الدوارة الرأسية CNC لديها محور عمودي يحمل ويرجع قطعة العمل. يتم استخدامها على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة ، مثل المعدات ، التوربينات ،وأجزاء الطيران والفضاءفهي مفيدة بشكل خاص لتدوير المكونات مع نسبة شكل عالية.
بالإضافة إلى ذلك ، فإن محولات CNC العمودية ذاتية التشغيل للغاية ويمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ،مع الحد الأدنى من تدخل الإنسان.
بشكل عام، محولات CNC العمودية هي أداة معالجة متعددة الاستخدامات وكفاءة التي توفر قدرات عالية الدقة والأتمتة،ولهذا السبب يجعلهم مكونا أساسيا لعمليات التصنيع الحديثة.CNC عمود مزدوج Cnc عمودي محول ماكينة دي تورنو تورنيو دا بانكو توكاركا
| المواصفات | الوحدة | CK5225 | CK5231 | CK5240Q | CK5240 |
| أقصى قطر الدوران | ملم | 2500 | 3150 | 4000 | 4000 |
| الحد الأقصى لارتفاع القطعة | ملم | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 | 1600/2000/2500 |
| الوزن الأقصى للقطعة | T | 10/20 | 10/20 | 10/20 | 32 |
| قطر طاولة العمل | ملم | 2250 | 2830 | 2830/3150 | 3200/3600 |
| نطاق سرعات الطاولة | r/min | 2-63 | 2-63 | 2-63 | 2-63 |
| الخطوات | 16 | 16 | 16 | 16 | |
| أقصى عزم دوران من طاولة العمل | KN.m | 63 | 63 | 63 | 100 |
| عبور سريع لرأس السكة الحديد | ملم/دقيقة | 4000 | 4000 | 4000 | 4000 |
| السير الرأسي الرأسي للرأس الأيمن | -أجل. | 35 | 35 | 35 | 40 |
| السير الرأسي الرأسي للرأس الأيسر | kn | 30 | 30 | 30 | 30 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 1-50 | 1-50 | 1-50 | 1-50 |
| قوة قطع النطاق من رأس السكة الحديدية اليمنى | ملم/دقيقة | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000 |
| رحلة الذراع | ملم | 1000 | 1000 | 1000 | 1250 |
| قسم الذراع | ملم | 255×200 | 255×200 | 255×200 | 240×240 |
| تدوير رأس السكة الحديدية اليسرى واليمنى | ° | ± 30 درجة | ± 30 درجة | ± 30 درجة | ± 30 درجة |
| قسم الأداة | ملم | 40×50 | 40×50 | 40×50 | 50×50 |
| قوة المحرك الرئيسي | كوايت | 55 | 55 | 55 | 75 |
| الأبعاد الكلية | سم | 569×470×480/520 | 605×440×493/533 | 690×510×480/520 | 690×510×480/520 |
