تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2600 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
260 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المغازل: |
العازب |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
916 ملم |
السفر (المحور Z) (مم): |
800 مم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |
البعد ((L*W*H): |
2080*2621*3515ملم |
الجهد: |
380 فولت |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
7000 |
اسم المنتج: |
محول عمودي ذو عمود واحد |
الحد الأقصى لقطر الدوران: |
1600 ملم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1200ملم |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2600 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
260 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المغازل: |
العازب |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
916 ملم |
السفر (المحور Z) (مم): |
800 مم |
دقة تحديد المواقع (مم): |
± 0.005 |
التكرار (X / Y / Z) (مم): |
± 0.003 |
البعد ((L*W*H): |
2080*2621*3515ملم |
الجهد: |
380 فولت |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
7000 |
اسم المنتج: |
محول عمودي ذو عمود واحد |
الحد الأقصى لقطر الدوران: |
1600 ملم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1200ملم |

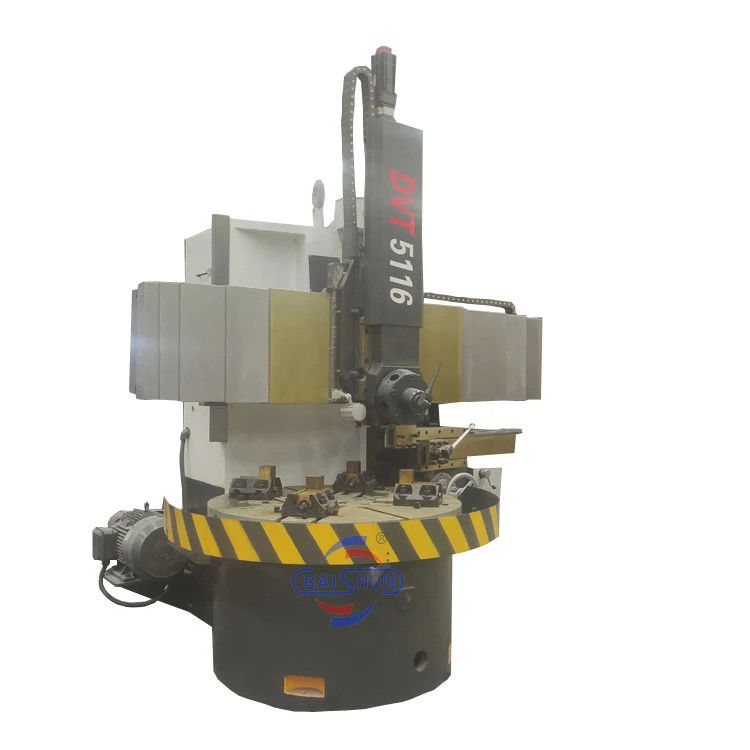

عالية السرعة المهنية المعدن الحاسب الآلي CNC الدوارة الرأسية الاقتصادية توريت الدوارة
محول CNC الرأسي ، المعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم في الدوران وقطع المكونات المعدنية بدقة عالية وكفاءة عالية.
الدوارة الرأسية CNC لديها محور عمودي يحمل ويرجع قطعة العمل. يتم استخدامها على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة ، مثل المعدات ، التوربينات ،وأجزاء الطيران والفضاءفهي مفيدة بشكل خاص لتدوير المكونات مع نسبة شكل عالية.
بالإضافة إلى ذلك ، فإن محولات CNC العمودية ذاتية التشغيل للغاية ويمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ،مع الحد الأدنى من تدخل الإنسان.
بشكل عام، محولات CNC العمودية هي أداة معالجة متعددة الاستخدامات وكفاءة التي توفر قدرات عالية الدقة والأتمتة،ولهذا السبب يجعلهم مكونا أساسيا لعمليات التصنيع الحديثة.
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
الجهاز الرأسي للدراجة الاصطناعية:
1أداة آلة: المكونات الرئيسية للآلة (سرير الدوائر، قاعدة، مقاعد العمل، الحزمة، ركيزة الزحف الرأسي، صندوق أدوات جانبية، صندوق تغذية،يتم تصنيعها من الحديد الصلب القوي باستخدام تكنولوجيا الراتنج الرملي.
2المحرك الرئيسي: يتم تشغيل دوران مكتب العمل بواسطة المحرك الكهربائي الرئيسي ، مع خفض التروس ونظام تحكم سرعة كهرومغناطيسي لضبط السرعة.
3المنزلق الرأسي وآلية تغذية المنزلق الرأسي: تم تصنيع RAM من مادة HT250 ، المعروفة بخصائصها الميكانيكية الممتازة.
4هيكل قاعدة مكتب العمل: يعتمد مكتب العمل على هيكل فولاذ طويل ، مدعومة بدقة عالية من محامل عجلات أسطوانية مزدوجة للترتيب الشعاعي.
5الحزمة: يتم تأمين الحزمة وإطلاقها باستخدام الانجراف ، مع ضغط هيدروليكي للضغط.
6النظام الهيدروليكي: يستخدم النظام الهيدروليكي مكونات تحكم موثوقة من الشركات المصنعة المعروفة ، سواء المحلية أو الدولية.
7تزيين آلة الجهاز: تقدم آلة الجهاز تلقائيًا زيتًا على فترات محددة لتزيين الحزمة والأجزاء المتحركة.
8حماية آلة الآلة: يتم تجهيز الأجزاء المتحركة للآلة الآلية بسلسلة أمان شاملة ونظام قفل.
9نظام التحكم الكهربائي:
أ) مصدر الطاقة: تيار ثلاثي المراحل من 380 فولت ± 10٪، 50 هرتز.
ب) التصميم الكهربائي للآلات الآلية يتبع معايير التصميم الدولية.
