تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
عدد المغازل: |
العازب |
عدد المحاور: |
2 |
دقة تحديد المواقع (مم): |
± 0.005 |
البعد ((L*W*H): |
2360*2280*2800ملم |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
8000 |
الحد الأقصى لقطر الدوران: |
1200ملم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1000 مم |
عدد المغازل: |
العازب |
عدد المحاور: |
2 |
دقة تحديد المواقع (مم): |
± 0.005 |
البعد ((L*W*H): |
2360*2280*2800ملم |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
8000 |
الحد الأقصى لقطر الدوران: |
1200ملم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1000 مم |

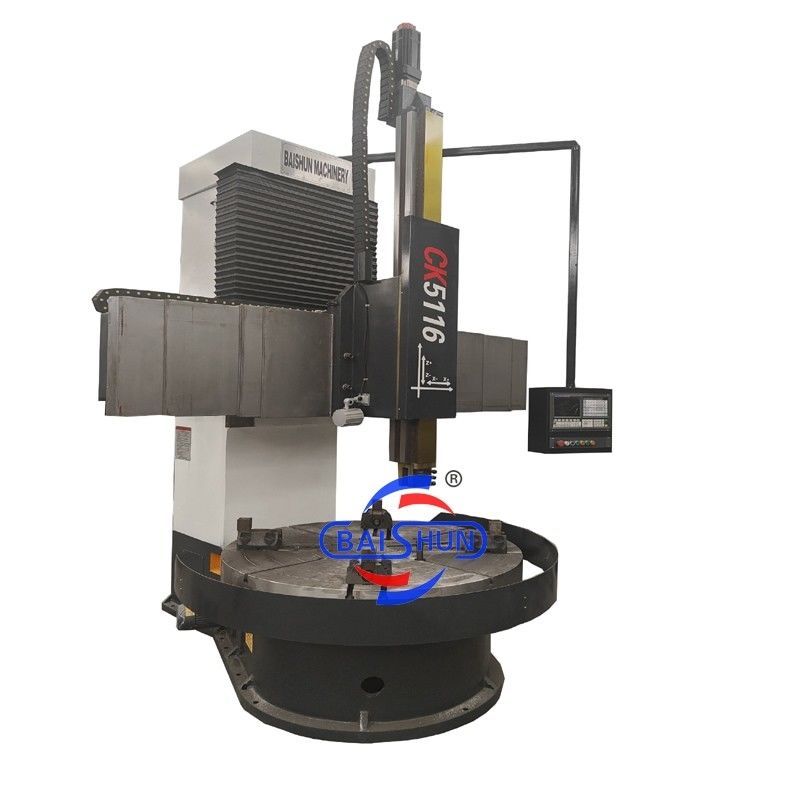

محول CNC الرأسي ، المعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم في الدوران وقطع المكونات المعدنية بدقة عالية وكفاءة عالية.
الدوارة الرأسية CNC لديها محور عمودي يحمل ويرجع قطعة العمل. يتم استخدامها على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة ، مثل المعدات ، التوربينات ،وأجزاء الطيران والفضاءفهي مفيدة بشكل خاص لتدوير المكونات مع نسبة شكل عالية.
بالإضافة إلى ذلك ، فإن محولات CNC العمودية ذاتية التشغيل للغاية ويمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ،مع الحد الأدنى من تدخل الإنسان.
بشكل عام، محولات CNC العمودية هي أداة معالجة متعددة الاستخدامات وكفاءة التي توفر قدرات عالية الدقة والأتمتة،ولهذا السبب يجعلهم مكونا أساسيا لعمليات التصنيع الحديثة.
محول CNC الرأسي ، والمعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم لتدوير وقطع المكونات المعدنية بدقة عالية وكفاءة عالية
محول CNC العمودي هو آلة كبيرة تستخدم للتعامل مع قطع العمل الكبيرة والثقيلة مع حجم شعاعي واسع وحجم محوري أصغر نسبيا. تم تصميمها لمعالجة قطع العمل ذات الأشكال المعقدة,مثل الأسطح الأسطوانية، الأسطح النهائية، الأسطح المخروطية، الثقوب الأسطوانية، الثقوب المخروطية، وأكثر من ذلك. بالإضافة إلى ذلك، بمساعدة أدوات إضافية،يمكن أن تقوم أيضا بعمليات مثل قطع الخيوط، وتحويل الأسطح الكروية، والتصنيع المقلد، والطحن. على عكس المحولات الأفقية التي يتم فيها ضغط القطع الأساسية أفقيًا، فإن المحول الرأسي له محور المذنب الرئيسي في وضع عمودي،ووضع طاولة العمل أفقياًهذا الترتيب يجعله أكثر ملاءمة للضغط على قطع العمل ومواءمتها. علاوة على ذلك ، يقلل هذا الإعداد من الحمل على الغزل والحاويات ،تمكين الدوس الرأسي من الحفاظ على دقة خلال فترات طويلة من التشغيل.
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
