تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2600 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
260 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المغازل: |
العازب |
الجهد: |
380 فولت |
اسم المنتج: |
CNC الجهاز الثقيل للخدمة العمودية برج الدوران آلة قطع المعادن الدوران |
الحد الأقصى لقطر الدوران: |
1200ملم |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2600 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
260 دورة في الساعة |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المغازل: |
العازب |
الجهد: |
380 فولت |
اسم المنتج: |
CNC الجهاز الثقيل للخدمة العمودية برج الدوران آلة قطع المعادن الدوران |
الحد الأقصى لقطر الدوران: |
1200ملم |

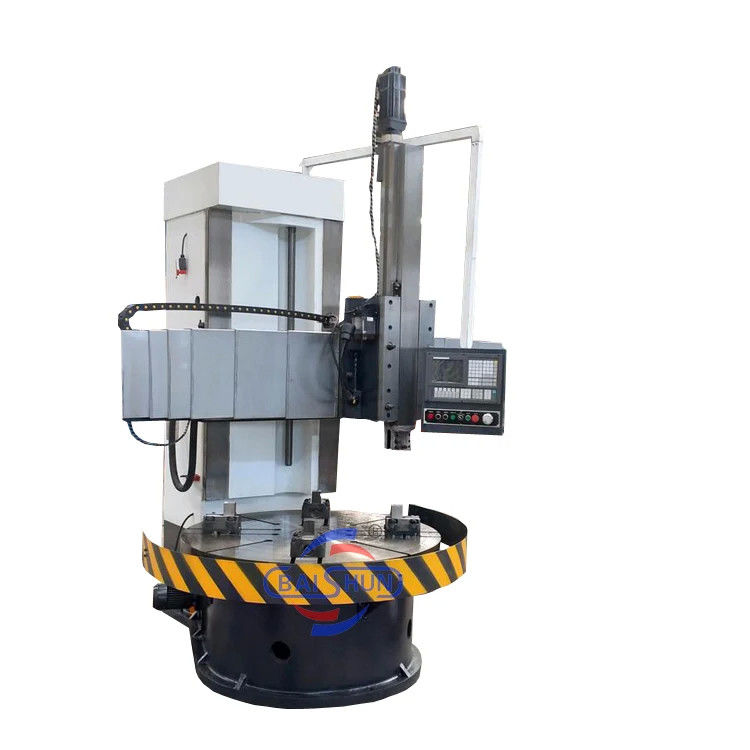

تحكم CNC التلقائي العمودي لدورة الدوار
لمحة عامة عن المنتج: محول CNC العمودي ، والمعروف أيضًا باسم مركز التحويل العمودي ، هو آلة قوية تستخدم في معالجة المعادن لتحويل وقطع المكونات المعدنية بدقة وكفاءة.مع محورها الرأسي الذي يحمل ويدور قطعة العمللقد اكتسبت شعبية في مختلف الصناعات التحويلية. إنها تتفوق في إنتاج المكونات الكبيرة والثقيلة مثل المكبرات، التوربينات، وقطع الطيران،خاصة تلك التي لديها نسبة شكل عالية.
علاوة على ذلك ، تم تجهيز اللوحة العمودية CNC بميزات أتمتة متقدمة ، مما يسمح بأقل قدر من التدخل البشري. يمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ،بما في ذلك الدوران، الحفر، الحفر، الخيوط، والطحن. تقدم تنوعا، دقة عالية، والأتمتة، أصبحت الدوارة الرأسية CNC أداة لا غنى عنها في عمليات التصنيع الحديثة.
محول CNC العمودي هو آلة كبيرة تستخدم للتعامل مع قطع العمل الكبيرة والثقيلة مع حجم شعاعي واسع وحجم محوري أصغر نسبيا. تم تصميمها لمعالجة قطع العمل ذات الأشكال المعقدة,مثل الأسطح الأسطوانية، الأسطح النهائية، الأسطح المخروطية، الثقوب الأسطوانية، الثقوب المخروطية، وأكثر من ذلك. بالإضافة إلى ذلك، بمساعدة أدوات إضافية،يمكن أن تقوم أيضا بعمليات مثل قطع الخيوط، وتحويل الأسطح الكروية، والتصنيع المقلد، والطحن. على عكس المحولات الأفقية التي يتم فيها ضغط القطع الأساسية أفقيًا، فإن المحول الرأسي له محور المذنب الرئيسي في وضع عمودي،ووضع طاولة العمل أفقياًهذا الترتيب يجعله أكثر ملاءمة للضغط على قطع العمل ومواءمتها. علاوة على ذلك ، يقلل هذا الإعداد من الحمل على الغزل والحاويات ،تمكين الدوس الرأسي من الحفاظ على دقة خلال فترات طويلة من التشغيل.
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
