تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY, BAISHUN MACHINERY
إصدار الشهادات: CE/ISO9001
رقم الموديل: CK5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
1600 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
160 دورة في الساعة |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد ((L*W*H): |
2660*2665*3528ملم |
الوزن (كجم): |
12500 |
اسم المنتج: |

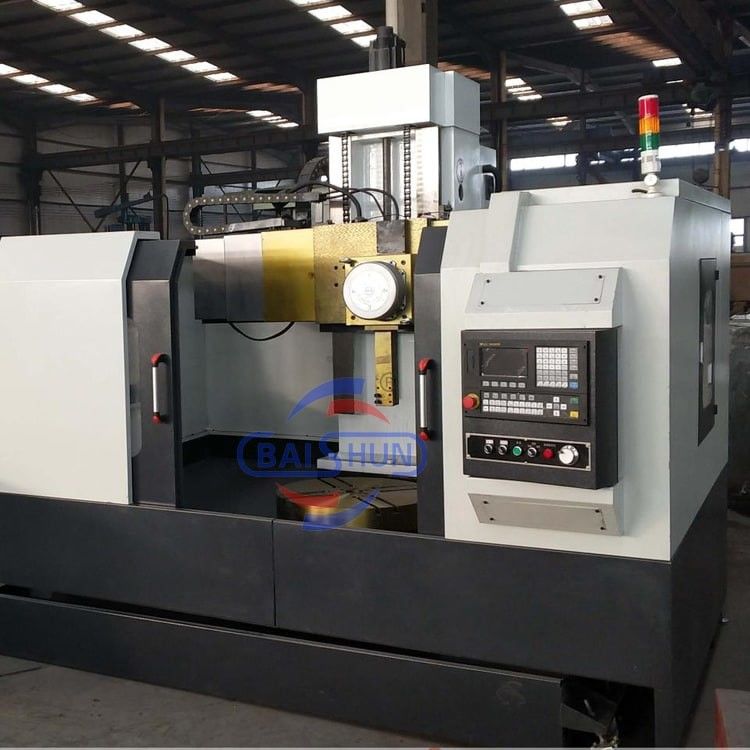

CK5116 3 محور عمودي CNC محول محول VTL |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
1600 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
160 دورة في الساعة |
تجويف المغزل (مم): |
130 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
1600 |
التكرار (X / Y / Z) (مم): |
± 0.005 |
البعد ((L*W*H): |
2660*2665*3528ملم |
الوزن (كجم): |
12500 |
اسم المنتج: |
CK5116 3 محور عمودي CNC محول محول VTL |
الخصائص الرئيسية:
1. محول CNC الرأسي، نظام CNC يستخدم نظام سيمنز 828DD، وهناك عمود أداة عمودي، أقصى قطر التصنيع هو 1600mm، قطر الطاولة هو 1400mm،والارتفاع الأقصى للمعالجة هو 1000mm.
2جهاز النقل هو ناقل نقل بدون نوم بأربع سرعات، وهو مريح وحساس وموثوق به.
3يتم تثبيت جميع التروس في النظام باستخدام أدوات طحن 40Cr ، والتي تمتلك خصائص دقة دوران عالية وصوت منخفض.
4. الآلة مناسبة لأدوات الفولاذ عالية السرعة وأدوات قطع الكربيد معالجة المعادن غير الحديدية والمعادن السوداء والمواد غير المعدنية. على الجهاز يمكن إكمال العمليات التالية:تحويل السطح الأسطواني الداخلي والخارجي للطائرةجميع أنواع وجه الزناد ، وجه المخروط الداخلي والخارجي ، الخيوط ، فتحة القطع والقطع.
آلة التدوير العمودية CNC
الجهاز الرأسي للدوائر CNC له أداء ممتاز، مجموعة واسعة من التكنولوجيا، إنتاجية عالية.
بناءً على إشارة إلى تصميم الآلة المتقدمة وتكنولوجيا التصنيع، واعتماد فلسفة التصميم الحديثة،شركتنا قد طورت نوعا من أدوات آلة حساسة مع انضمام الهيدروليكية والأنيماترونيكس، وتوفير المنتجات من الطراز العالمي للعملاء في الخارج والمحليين.
لجعل الدوس بدقة عالية الدوران والصلابة الكافية والكثافة، وتعتمد الجدول الصب متكاملة والهيكل التماثل الحراري،محامل العمود الرئيسي هو محامل المسالك الأسطوانية المزدوجة ذات الدقة العالية، ومرشد الطاولة.
* ونحن نعمل باستمرار على تحسين منتجاتنا، ونحن نحتفظ بالحق في تحديث هذه البيانات المعلومات.
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
الأسئلة الشائعة:
1من نحن؟
نحن مقرها في هنان، الصين، بدءا من عام 2010، والتي تصنيع المهنية من آلات اللحام، ونحن يمكن أن توفير آلة اللحام الرأسي CNC، مركز التصنيع الرأسي،محرك التشغيل الآليوهلم جرا. ولدينا تصديرات إلى جنوب شرق آسيا، أمريكا الجنوبية، أوروبا الغربية، أمريكا الشمالية، الشرق الأوسط، أمريكا الوسطى، أوروبا الشرقية، شمال أوروبا، جنوب أوروبا.
2كيف نضمن الجودة؟
دائما عينة ما قبل الإنتاج قبل الإنتاج الضخم.
دائماً التفتيش النهائي قبل الشحن
3ماذا يمكنك شراء منا؟
يمكننا توفير آلة CNC Vertical Lathe، مركز التصنيع الرأسي، آلة Gear Hobbing Lathe، آلة مواجهة، آلة CNC Lathe، الخ
4لماذا يجب أن تشتري منا وليس من الموردين الآخرين؟
شركة هينان بايشون للمعدات المعدات المحدودة هي مصنع محترف لمعدات الآلات مع تاريخ طويل. لدينا خبرة تصدير غنية ، ولدينا ترخيص تصدير خاص بنا.
5ما هي الخدمات التي يمكننا تقديمها؟
شروط التسليم المقبولة: FOB،CFR،CIF؛
عملة الدفع المقبولة:الدولار الأمريكي
أنواع الدفع المقبولة: T/T،L/C، بطاقة الائتمان،Western Union، نقداً.
اللغة المستخدمة: الإنجليزية، الصينية
