تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2600 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
260 دورة في الساعة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
916 ملم |
السفر (المحور Z) (مم): |
800 مم |
البعد ((L*W*H): |
2080*2621*3515ملم |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
7000 |
اسم المنتج: |
آلة الدوارة الأوتوماتيكية العمودية لقطع المعادن ومعالجتها |
الحد الأقصى لقطر الدوران: |
1600 ملم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1200ملم |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2600 |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
260 دورة في الساعة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
916 ملم |
السفر (المحور Z) (مم): |
800 مم |
البعد ((L*W*H): |
2080*2621*3515ملم |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
7000 |
اسم المنتج: |
آلة الدوارة الأوتوماتيكية العمودية لقطع المعادن ومعالجتها |
الحد الأقصى لقطر الدوران: |
1600 ملم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1200ملم |

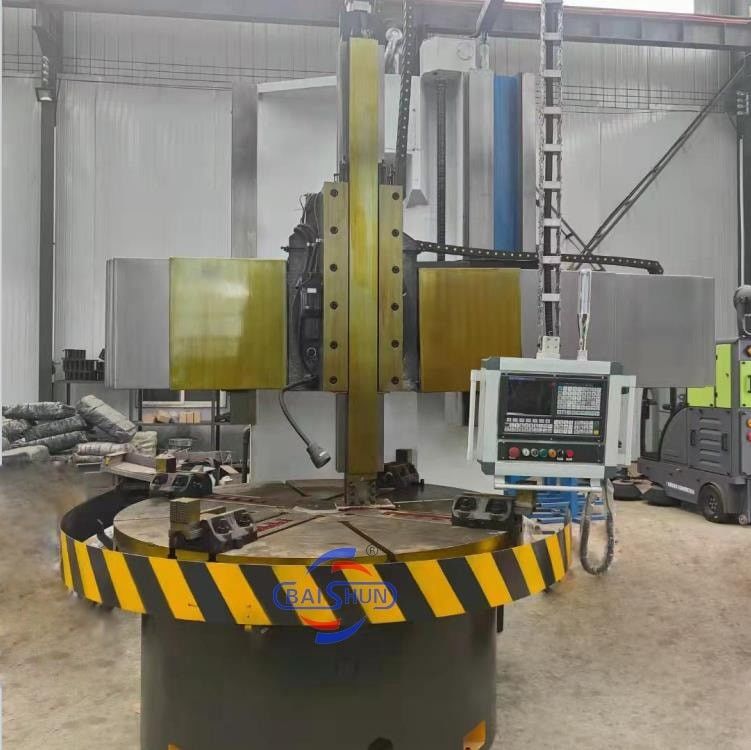

CNC قرص طبل ثقيلة الوظيفة العمودية التشغيل التلقائي لقطع المعادن معالجة
محول CNC الرأسي ، المعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم في الدوران وقطع المكونات المعدنية بدقة عالية وكفاءة عالية.
الدوارة الرأسية CNC لديها محور عمودي يحمل ويرجع قطعة العمل. يتم استخدامها على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة ، مثل المعدات ، التوربينات ،وأجزاء الطيران والفضاءفهي مفيدة بشكل خاص لتدوير المكونات مع نسبة شكل عالية.
بالإضافة إلى ذلك ، فإن محولات CNC العمودية ذاتية التشغيل للغاية ويمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ،مع الحد الأدنى من تدخل الإنسان.
بشكل عام، محولات CNC العمودية هي أداة معالجة متعددة الاستخدامات وكفاءة التي توفر قدرات عالية الدقة والأتمتة،ولهذا السبب يجعلهم مكونا أساسيا لعمليات التصنيع الحديثة.
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
آلة الدوارة العموديةالخصائص:
يستخدم الجدول قناة توجيه عالية الدقة للدفع بالكرة والقناة توجيه المنزلق في قطر 1.6 متر.
تعتمد السكة الحديدية العرضية العمودية على الصلبة العالية ومقاومة الارتداء العالية الحديد الصلب الرمادي.
الأزواج الخيالية من الممرات في الاتجاه الأفقي والعمودي تعتمد الحديد الصلب الرمادي المقاوم للارتداء.
رام وجهة توجيه سطح السكة الحديدية، رأس الجانب تبني التردد المتوسط صلبة التدحرج طحن الانتهاء المعالجة.
طائرة كرومية سوداء من نوع جديد لتحديد الزر
تم تصميم رأس السكة الحديدية بمسمار رصاص للنقل الأفقي والعمودي.
وضع مؤشر لوحة الدراجات الخمسية مع قوة عالية وتصلب.
يتم توفير تزيين الصليب بالزيت عن طريق مضخة يدوية.
