تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN MACHINERY
إصدار الشهادات: CE，ISO
رقم الموديل: CK5116
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: 1في الخارج سوف نقوم بتعبئة المنتج بالبلاستيك لمنع الرطوبة2خارج آلة الدوارة العمودية سي سي سيتم تعبئت
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
260 دورة في الساعة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
916 ملم |
السفر (المحور Z) (مم): |
800 مم |
البعد ((L*W*H): |
2080*2621*3515ملم |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
7000 |
اسم المنتج: |
آلة التشغيل الرأسية للدراجات الحاسوبية |
الحد الأقصى لقطر الدوران: |
1600 ملم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1200ملم |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
260 دورة في الساعة |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
250 ملم |
قوة محرك المغزل (kW): |
30 |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
916 ملم |
السفر (المحور Z) (مم): |
800 مم |
البعد ((L*W*H): |
2080*2621*3515ملم |
محطات نشر الأداة: |
4 |
الوزن (كجم): |
7000 |
اسم المنتج: |
آلة التشغيل الرأسية للدراجات الحاسوبية |
الحد الأقصى لقطر الدوران: |
1600 ملم |
Max. الأعلى. height of wok piece ارتفاع قطعة ووك: |
1200ملم |

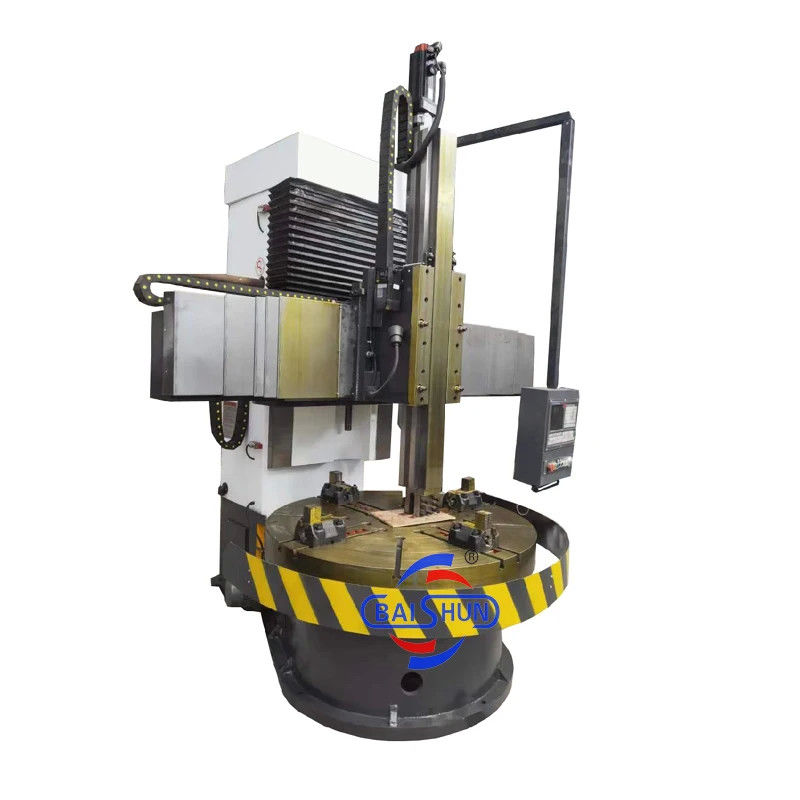

محول CNC واحد العمود القابل للتعديل في المركز الحي البرج العمودي سلسلة محول CK
محول CNC الرأسي ، المعروف أيضًا باسم مركز الدوران الرأسي ، هو أداة آلة تستخدم في الدوران وقطع المكونات المعدنية بدقة عالية وكفاءة عالية.
الدوارة الرأسية CNC لديها محور عمودي يحمل ويرجع قطعة العمل. يتم استخدامها على نطاق واسع في صناعة التصنيع لإنتاج المكونات الكبيرة والثقيلة ، مثل المعدات ، التوربينات ،وأجزاء الطيران والفضاءفهي مفيدة بشكل خاص لتدوير المكونات مع نسبة شكل عالية.
بالإضافة إلى ذلك ، فإن محولات CNC العمودية ذاتية التشغيل للغاية ويمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ، مثل التحويل والحفر والحفر والخيوط والطحن ،مع الحد الأدنى من تدخل الإنسان.
بشكل عام، محولات CNC العمودية هي أداة معالجة متعددة الاستخدامات وكفاءة التي توفر قدرات عالية الدقة والأتمتة،ولهذا السبب يجعلهم مكونا أساسيا لعمليات التصنيع الحديثة.
الخصائص الرئيسية:
يستخدم الطاولة مدربًا للوصول بالكرة ذات الدقة العالية ودربًا للوصول ذو قطر 1.6 متر.
السكك الحديدية العرضية للعمود مصنوعة من حديد صلب و مقاوم للارتداء.
يتم تصنيع أزواج الدليل في الاتجاهين الأفقي والعمودي من حديد صلب رمادي مقاوم للاستعمال.
يختبر السطح الموجه للسكك الحديدية للجسر والرأس الجانبي صلابة متوسطة التردد ومعالجة نهاية طحن التدحرج.
المحطة السفلية تمتلك نوعاً جديداً من طائرة الكروم الأسود
يتم تجهيز رأس القضبان بمسمار رئيسي لنقل الأفقي والعمودي.
يضمن لوحة عجلة البرج الخمسية القوة العالية والصلابة في وضع المؤشر.
يتم توفير التشحيم المتقاطع بالزيت من خلال مضخة يدوية.
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
آلة الدوارة العموديةالخصائص:
يستخدم الجدول قناة توجيه عالية الدقة للدفع بالكرة والقناة توجيه المنزلق في قطر 1.6 متر.
تعتمد السكة الحديدية العرضية العمودية على الصلبة العالية ومقاومة الارتداء العالية الحديد الصلب الرمادي.
الأزواج الخيالية من الممرات في الاتجاه الأفقي والعمودي تعتمد الحديد الصلب الرمادي المقاوم للارتداء.
رام وجهة توجيه سطح السكة الحديدية، رأس الجانب تبني التردد المتوسط صلبة التدحرج طحن الانتهاء المعالجة.
طائرة كرومية سوداء من نوع جديد لتحديد الزر
تم تصميم رأس السكة الحديدية بمسمار رصاص للنقل الأفقي والعمودي.
وضع مؤشر لوحة الدراجات الخمسية مع قوة عالية وتصلب.
يتم توفير تزيين الصليب بالزيت عن طريق مضخة يدوية.
خدماتنا
يمكننا توفير خدمة ما قبل البيع على الإنترنت على مدار 24 ساعة، وخدمة متابعة الطلبات من المهندسين، وخدمة التسليم اللوجستي، ويمكننا أيضا توفير خدمات التثبيت.مع أكثر من 10 سنوات من الخبرة في أسواق مختلفة، يمكننا مساعدة العملاء على إكمال سلسلة من الخدمات بنجاح من الشراء إلى تسليم البضائع الجمركي، وبالتالي توفير الوقت وتخفيض تكاليف العملاء أيضا في جميع الجوانب.
ميزتنا:
1مع شهادة CE و ISO.
2: تتبع كامل للإنتاج
3: المهندسين المحترفين يمكن أن تضمن أعلى جودة.
4: مزيد من الموردين كبديل، يضمن لك أقل الأسعار وتنافسية.
5: الموظفين المبيعات مع أكثر من 10 سنوات من الخبرة، سوف تجيب على أسئلتك قبل المبيعات وبعد البيع.
6: إنتاج OEM متاح ، لتلبية احتياجات العملاء
7توجد MOQ منخفضة (وحدة واحدة).
8دعم فني على مدار 24 ساعة
