تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: Baishun
إصدار الشهادات: CE，ISO
رقم الموديل: CK5112
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 100 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2000 |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عدد المغازل: |
العازب |
دقة تحديد المواقع (مم): |
± 0.005 |
البعد ((L*W*H): |
2350*2350*2700ملم |
الجهد: |
380 فولت |
نظام التحكم CNC: |
GSK |
ماركة Toolpost: |
هونغدا |
اسم المنتج: |

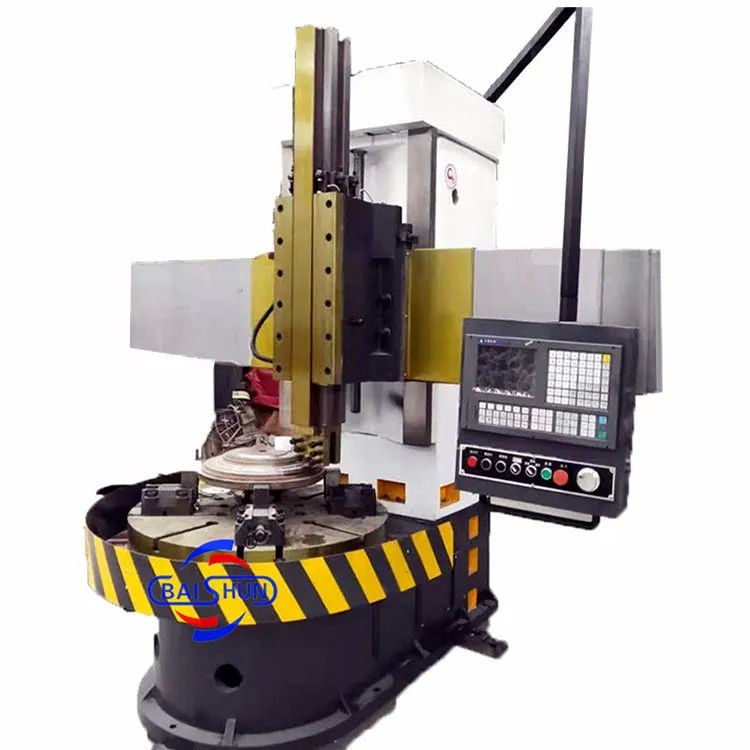

آلة التشغيل العمودية التقليدية مع جهاز تحكم سيمنز |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
2000 |
قدرة التصنيع: |
واجب المتوسطة |
تجويف المغزل (مم): |
105 |
عدد المغازل: |
العازب |
دقة تحديد المواقع (مم): |
± 0.005 |
البعد ((L*W*H): |
2350*2350*2700ملم |
الجهد: |
380 فولت |
نظام التحكم CNC: |
GSK |
ماركة Toolpost: |
هونغدا |
اسم المنتج: |
آلة التشغيل العمودية التقليدية مع جهاز تحكم سيمنز |
لمحة عامة عن المنتج: محول CNC العمودي ، والمعروف أيضًا باسم مركز التحويل العمودي ، هو آلة قوية تستخدم في معالجة المعادن لتحويل وقطع المكونات المعدنية بدقة وكفاءة.مع محورها الرأسي الذي يحمل ويدور قطعة العمللقد اكتسبت شعبية في مختلف الصناعات التحويلية. إنها تتفوق في إنتاج المكونات الكبيرة والثقيلة مثل المكبرات، التوربينات، وقطع الطيران،خاصة تلك التي لديها نسبة شكل عالية.
علاوة على ذلك ، تم تجهيز اللوحة العمودية CNC بميزات أتمتة متقدمة ، مما يسمح بأقل قدر من التدخل البشري. يمكن برمجتها لإجراء مجموعة واسعة من عمليات التصنيع ،بما في ذلك الدوران، الحفر، الحفر، الخيوط، والطحن. تقدم تنوعا، دقة عالية، والأتمتة، أصبحت الدوارة الرأسية CNC أداة لا غنى عنها في عمليات التصنيع الحديثة.
الجهاز الرأسي CNC هو آلة ذات أداء عال مع مجموعة واسعة من القدرات والإنتاجية العالية.شركتنا قد طورت أداة آلة متطورة التي تدمج بسلاسة الأنيماترونيكس والهيدروليكس، استلهام من التصميم المتقدم وتقنيات التصنيع، ودمج ثقافة الشركة الغنية لدينا.هذا يسمح لنا بتقديم منتجات عالمية المستوى للعملاء المحليين والدوليين.
لضمان الدقة العالية والمتانة، لقد استخدمنا صب متكامل وبنية متوازنة حراريًا للطاولة.تحتوي العمود الرئيسي على حمالة عجلة أسطوانية مزدوجة الدقة عالية، ويتم تحسين طريق توجيه الطاولة للعمل بسلاسة.
يرجى ملاحظة أننا نسعى باستمرار لتحسين منتجاتنا، وبالتالي، قد تخضع المعلومات المقدمة للتغيير دون إشعار مسبق.
معايير الجهاز
| النموذج | CK518 | CK5112Q | CK5112A | CK5116Q | CK5120A | CK5126A |
| الحد الأقصى لقطر الدوران للقاعدة العمودية للأداة (ملم) | 800 | 1200 | 1200 | 1600 | 2000 | 2600 |
| قطر طاولة العمل (ملم) | 700 | 1000 | 1000 | 1400 | 1800 | 2200 |
| الحد الأقصى لارتفاع قطعة العمل (ملم) | 800 | 1000 | 1000 | 1200 | 1250 | 1400 |
| الوزن الأقصى لقطعة العمل (كيلوغرام) | 1500 | 1500 | 3200 | 3200 | 8000 | 8000 |
| نطاق سرعة دوران طاولة العمل (rpm) | 30-260 | 20-180 | 6.3-200 | 15 - 160 | 3.2-100 | 2.2-70 |
| سلسلة التغذية | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة |
| نطاق تغذية أداة الراحة (ملم/دقيقة) | 0.25-90 | 0.25-90 | 0.8-86 | 0.25-90 | 0.8-86 | 0.8-86 |
| مسافة الشعاع العرضي (ملم) | 500 | 1000 | 650 | 1200 | 890 | 1090 |
| المسار الأفقي لمركز الأدوات (ملم) | 500 | 700 | 700 | 900 | 1115 | 1400 |
| المسار الرأسي لمركز الأدوات (ملم) | 450 | 500 | 650 | 750 | 800 | 800 |
| حجم قطعة شريط القطع (ملم) | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 | 30*40 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 22 | 15 | 30 | 30 |
