تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: Baishun
إصدار الشهادات: ISO9001: 2008; CE
رقم الموديل: C61200
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 70 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 10 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
8000 ملم |
عرض السرير (مم): |
1600 |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
7800 مم |
الجهد: |
380 فولت ، 50 هرتز ، 3 مراحل |
الوزن (كجم): |
50000 كجم |
Max. الأعلى. Swing Diameter (mm) قطر التأرجح (مم): |
2000 مم |
باستخدام الحاسب الآلي أم لا: |
طبيعي |
الدرجة التلقائية: |
شبه آلي |
الاسم: |
آلة الدوارة الأفقية الثقيلة للغاية |
نوع الجهاز: |
آلة الدوارة الأفقية الثقيلة |
المسافة بين المراكز: |
8000 مم |
سوينغ على السرير: |
2000 ملم |
الحد الأقصى للتأرجح على الشريحة المتقاطعة: |
1600 ملم |
الطاقة (كيلوواط): |
75 |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
8000 ملم |
عرض السرير (مم): |
1600 |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
7800 مم |
الجهد: |
380 فولت ، 50 هرتز ، 3 مراحل |
الوزن (كجم): |
50000 كجم |
Max. الأعلى. Swing Diameter (mm) قطر التأرجح (مم): |
2000 مم |
باستخدام الحاسب الآلي أم لا: |
طبيعي |
الدرجة التلقائية: |
شبه آلي |
الاسم: |
آلة الدوارة الأفقية الثقيلة للغاية |
نوع الجهاز: |
آلة الدوارة الأفقية الثقيلة |
المسافة بين المراكز: |
8000 مم |
سوينغ على السرير: |
2000 ملم |
الحد الأقصى للتأرجح على الشريحة المتقاطعة: |
1600 ملم |
الطاقة (كيلوواط): |
75 |
وصف الجهاز:
C61200 إضافية كبيرة قطر التأرجح الوزن الثقيل المعدن تحويل وقطع أفقي آلة الدوائر
هذه الآلة هي الدوارة الأفقية الثقيلة التقليدية ، وهي مناسبة لأداة قطع سبائك الصلب الصلب بسرعة عالية ، وأجزاء عمود المواد المختلفة ، ومعالجة الأجزاء الأسطوانية والقرصية.لتحقيق الدوران الأسطواني، الصقيع الوجه، قطع فتحة، قطع، حفر وتحويل داخل وخارج المخروط وغيرها من العمليات.
في آلة الجهاز الرئيسية لنقل محرك التيار المباشر، سرعة الغزل هو تنظيم سرعة غير خطوة.يمكن الحصول على سرعة قطع معقولة.
نظام تغذية أداة الآلة لفصل ناقل النقل، استخدام SCR سرعة متغيرة إلى حد لا نهائي، مجموعة واسعة من السرعات المتغيرة، في ظل ظروف معالجة مختلفة،يمكنه اختيار كمية الأعلاف الأكثر معقولية، أداة آلة توجيه الطرق بعد معالجة عالية التردد إطفاء وعملية طحن، فإنه يمكن أن تحسن من صلابة السطح ودقة أداة الآلة، أيضا حياة طويلة.
1محول عالمي مناسب لأدوات قطع الفولاذ والكربيد عالية السرعة لمواد مختلفة.
2. التردد المتوسط صلب للحصول على صلابة ودقة محسنة
3- صلابة العمود القوية والقدرة على دعم عمليات التصنيع المستقرة.
4نطاق سرعة واسع مع حركة سلسة وارتفاع درجة حرارة منخفضة لمعالجة فعالة.
البيانات التقنية الرئيسية للجهاز:
| النموذج | C61160 | C61200 | C61250 | C61315 | |
| (ماكس) ، انعطف على السرير | ملم | 1600 | 2000 | 2500 | 3150 |
| الحد الأقصى للتأرجح فوق العربة / عمود الأداة | ملم | 1200 | 1600 | 2000 | 2600 |
| عرض السرير (ثلاثة أسرة محول) | ملم | 1600 | 1600 | 1600/2100 | 2100 |
| أقصى طول للقطعة | م | 5-20 | 5-20 | 5-20 | 5-20 |
| الحد الأقصى لوزن قطعة العمل | طن | 32 | 32 | 32/75 | 75 |
| أقصى عزم الدوران للصفحة الأمامية | كيلوغرام | 8000 | 8000 | 8000 | 8000 |
| أقصى قدرة على قطع أداة | كيلوغرام | 8000 | 8000 | 8000 | 8000 |
| مقاس القسم من عتبة الأداة | ملم | 70×70 | 70×70 | 70×70 | 70×70 |
| المواد الرأسية | |||||
| تقدم سرعة الغزل | بدون خطوة | بدون خطوة | بدون خطوة | بدون خطوة | |
| نطاق سرعة الغزل | rpm | 1 ~ 200 0. 8 - 160 0.025-125 |
1 ~ 200 0. 8 - 160 0.025-125 |
1 ~ 200 0. 8 - 160 0.025-125 |
1 ~ 200 0. 8 - 160 0.025-125 |
| قطر الجهاز | ملم | 1600 | 2000 | 2500 | 3150 |
| ركن السكين | |||||
| الخطوة: عدد الأطعمة | خطوة | 18 | 18 | 18 | 18 |
| نطاق التغذية الطولية | mm/r | 0.125-48 | 0.125-48 | 0.125-48 | 0.125-48 |
| نطاق التغذية المتقاطعة | mm/r | 0.063-24 | 0.063-24 | 0.063-24 | 0.063-24 |
| نطاق تغذية مركب أداة الشريحة | mm/r | 0.063-24 | 0.063-24 | 0.063-24 | 0.063-24 |
| السرعة الطولية السريعة | ملم/دقيقة | 3000 | 3000 | 3000 | 3000 |
| سرعة التقاطع السريعة | ملم/دقيقة | 1500 | 1500 | 1500 | 1500 |
| الحد الأقصى للسير | ملم | 670 | 800 | 1000 | 1250 |
| الخيط المتري (مدى الخيط) | ملم | 2 ¢40 | 2 ¢40 | 2 ¢40 | 2 ¢40 |
| خيط بوصة | ملم | 1 ¢ 14 | 1 ¢ 14 | 1 ¢ 14 | 1 ¢ 14 |
| خيط الوحدة | ملم | 1.5 ¢20 | 1.5 ¢20 | 1.5 ¢20 | 1.5 ¢20 |
| القضبان | |||||
| القدرة على عبور الغطاء | ملم | 200 | 200 | 300 | 300 |
| السير السريع للأسماك | ملم/دقيقة | 3000 | 3000 | 3000 | 3000 |
|
التجاوز السريع للأكمام |
ملم/دقيقة | 664 | 664 | 664 | 664 |
| القوة | |||||
| طاقة المحرك الرئيسي | كيلو | 75 | 75 | 90 | 118 |

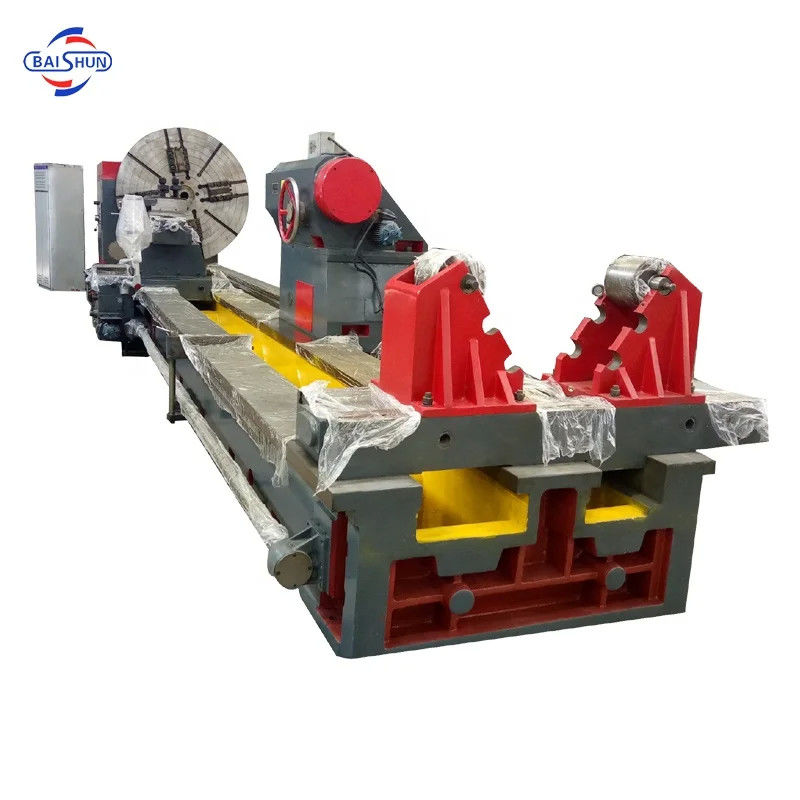

صور آلة التشغيل الأفقية للدراجات الثقيلة
هذه هي C61200X8000MMX32T الجهاز الكهربائي الأفقي للخدمة الثقيلة
التالي واحد هو C61250X12000MMX40T الجهاز المتداول الأفقي الثقيل
