تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: Baishun
إصدار الشهادات: ISO
رقم الموديل: CW61125
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 65 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
الاسم: |
آلة التشغيل الأفقية لتحويل المعدن |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
10000 مم |
مدى سرعة المغزل (دورة في الدقيقة): |
3.15 - 315 |
قدرة التصنيع: |
واجب ثقيل |
عرض السرير (مم): |
755 |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
9000 ملم ملم |
النوع: |
أفقي |
قوة محرك المغزل (kW): |
22 كيلو واط |
سنة: |
2019 |
الجهد: |
380 فولت ، 50 هرتز ، 3 مراحل |
الوزن (كجم): |
10500 كجم |
الدرجة التلقائية: |
يدوي |
تجويف المغزل: |
130 ملم |
Max. الأعلى. Swing Diameter (mm) قطر التأرجح (مم): |
1250 ملم |
الاسم: |
آلة التشغيل الأفقية لتحويل المعدن |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
10000 مم |
مدى سرعة المغزل (دورة في الدقيقة): |
3.15 - 315 |
قدرة التصنيع: |
واجب ثقيل |
عرض السرير (مم): |
755 |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
9000 ملم ملم |
النوع: |
أفقي |
قوة محرك المغزل (kW): |
22 كيلو واط |
سنة: |
2019 |
الجهد: |
380 فولت ، 50 هرتز ، 3 مراحل |
الوزن (كجم): |
10500 كجم |
الدرجة التلقائية: |
يدوي |
تجويف المغزل: |
130 ملم |
Max. الأعلى. Swing Diameter (mm) قطر التأرجح (مم): |
1250 ملم |
الجهاز الثقيل التقليدي اليدوي الأفقي للدورة للمعادن
الدوارة الأفقية التقليدية الثقيلة ، وهي مناسبة لأداة قطع سبائك الصلب الصلب السريع ، ومختلف مواد قطع العمود ، والجزء الأسطواني والقرصي.لتحقيق الدوران الأسطواني، الصقيع الوجه، قطع فتحة، قطع، حفر وتحويل داخل وخارج المخروط وغيرها من العمليات.الالتزام بأحدث معايير الدقة الوطنيةإنه يدمج التحكم الكهربائي، والتحكم الآلي، والتحكم الهيدروليكي، والتصاميم الميكانيكية الحديثة من العديد من التخصصات وفئات تكنولوجيا التصنيع الدقيقة.
تقديم آلة التدوير الأفقية التقليدية للمعادن:
1هذه الآلة يمكن استخدامها لمعالجة الصب والصلب والأجزاء الصغيرة والمتوسطة الحجم من غير الحديدية.
2. وهي مناسبة أيضًا لتحويل الحفرة الأسطوانية الخارجية والحفرة الداخلية والوجهه النهائية. بالإضافة إلى ذلك يمكن أن تقوم بتثبيت المنحدرات والحفر والحفر والتدليك.
3يمكنهم أيضاً قطع الخيوط المتريّة، والبوصة، والوحدة، والقطر القطري، والخيوط الداخلية والخارجية المختلفة.
4لا يمكن فقط أن تعمل على نحو مستقل لقطع سطح مخروط قصير، ولكن أيضا يمكن تغذية طولية لقطع سطح مخروط طويل.
5محامل الفولاذ تستخدم منتجات الشركات المحلية الشهيرة.
6. نهاية الجذع من الغزل تعتمد هيكل ثلاثة دعم من زاوية ثنائية الاتجاه في اتصال مع محمل الكرة لتحسين دقة وتعزيز صلابة
7تتم معالجة المكبرات في رأس السيارة و طريقة التوجيه عن طريق التخفيف لضمان انتقال دقيق و صلابة عالية.
مواصفات الجهاز
| البنود التقنية النموذج |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| قطر الارتفاع فوق السرير | 630ملم | 800ملم | 800ملم | 1100ملم | 1250ملم | 1250ملم | 1600ملم | 1600ملم | 2000ملم | 2500ملم | |||
| قطر التأرجح فوق العربة / الزلاجة العرضية | 350ملم | 480ملم | 480ملم | 800ملم | 920ملم | 860ملم | 1200ملم | 1200ملم | 1600ملم | 2100ملم | |||
| قطر التأرجح فوق الفجوة/السرج | CW6163- لا يوجد فجوة |
CW6180Q- لا يوجد فجوة |
CW6180B- لا يوجد فجوة |
CW61110Q-- لا يوجد فجوة |
CW61125Q - لا يوجد فجوة | لا يوجد فجوة |
|||||||
| CW6263- 800ملم |
CW6280Q- 1000ملم |
CW6280B- 1000ملم |
CW62110Q-- 1300ملم |
CW62125Q--1500mm | |||||||||
| الحد الأقصى طول القطعة | 1500mm؛ 2000mm؛ 3000mm؛ 4000mm؛ 5000mm؛ 6000mm؛ 8000mm؛ 10000mm؛ 12000mm؛ 14000mm؛ 16000mm؛ 18000mm؛ 20000mm | ||||||||||||
| الحد الأقصى لوزن القطعة | 2 طن | 2 طن | 2.5 طن | 2.5 طن | 2.5 طن | 6 طن | 6 طن | 16 طن | 16 طن | 16 طن | |||
| قطر فتحة الغزل | 105 ملم | 105 ملم | 105 ملم | 105 ملم | 105 ملم | 130ملم | 130ملم | 130ملم | 130ملم | 130ملم | |||
| عرض القيادة | 550ملم | 550ملم | 600ملم | 600ملم | 600ملم | 755ملم | 755ملم | 1100ملم | 1100ملم | 1100ملم | |||
| طاقة المحرك الرئيسي | 11 كيلوواط | 11 كيلوواط | 11 كيلوواط | 11 كيلوواط | 11 كيلوواط | 22 كيلوواط | 22 كيلوواط | 22 كيلوواط | 22 كيلوواط | 22 كيلوواط | |||
صورة آلة
CW6163 / CW6263 أفقي آلة تحويل المعدن:
البيانات التقنية الرئيسية:
الحد الأقصى لقطر التأرجح فوق السرير: 630 ملم
الحد الأقصى لقطر التأرجح فوق الفجوة: 800 ملم
أقصى قطر التأرجح فوق العربة: 350 ملم
أقصى طول قطعة العمل: حسب طلبك
سعة الحمولة القصوى: 2 طن(عرض السرير: 550 ملم)
CW6180Q / CW6280Q أفقي آلة تحويل المعدن:
البيانات التقنية الرئيسية:
الحد الأقصى لقطر التأرجح فوق السرير: 800 ملم
الحد الأقصى لقطر التأرجح عبر الفجوة: 1000 ملم
أقصى قطر التأرجح فوق العربة: 480 ملم
أقصى طول قطعة العمل: حسب طلبك
سعة الحمولة القصوى: 2 طن(عرض السرير: 550 ملم)
CW6180B / CW6280B أفقي آلة تحويل المعدن:
البيانات التقنية الرئيسية:
الحد الأقصى لقطر التأرجح فوق السرير: 800 ملم
الحد الأقصى لقطر التأرجح عبر الفجوة: 1000 ملم
أقصى قطر التأرجح فوق العربة: 480 ملم
أقصى طول قطعة العمل: حسب طلبك
سعة الحمولة القصوى:2.5 طن(عرض السرير: 600 ملم)

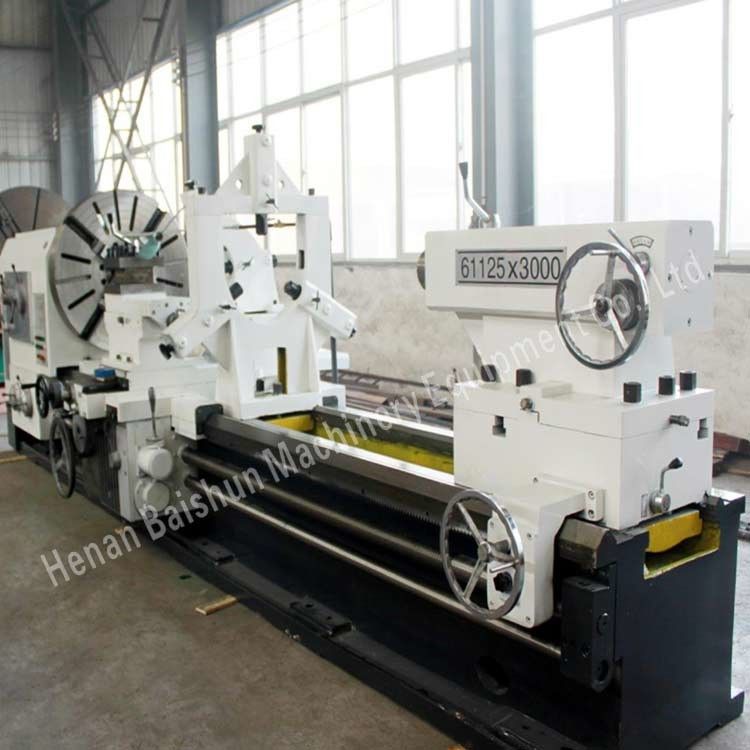

CW61125Q / CW62125Q أفقي آلة التدوير المعدنية:
البيانات التقنية الرئيسية:
الحد الأقصى لقطر التأرجح فوق السرير: 1250mm
الحد الأقصى لقطر التأرجح فوق الفجوة: 1450mm
الحد الأقصى لقطر التأرجح فوق العربة: 920 ملم
أقصى طول قطعة العمل: حسب طلبك
سعة الحمولة القصوى:2.5 طن (عرض السرير: 600 ملم)
ملاحظة:إذا كان عرض السرير 755 ملم ، فإن سعة الحمولة القصوى هي 6 طن.
CW61160B آلة التدوير المعدنية الأفقية:
البيانات التقنية الرئيسية:
الحد الأقصى لقطر التأرجح فوق السرير: 1600 ملم
الحد الأقصى لقطر التأرجح فوق العربة: 1200 ملم
أقصى طول قطعة العمل: حسب طلبك
سعة الحمولة القصوى: 6 طن (عرض السرير: 755 ملم)
ملاحظة:إذا كان عرض السرير 1100 ملم ، فإن سعة الحمولة القصوى هي 16 طن.
CW61200 آلة التدوير الأفقية للمعادن:
البيانات التقنية الرئيسية:
الحد الأقصى لقطر التأرجح فوق السرير: 2000 ملم
الحد الأقصى لقطر التأرجح فوق العربة: 1600 ملم
أقصى طول قطعة العمل: حسب طلبك
سعة الحمولة القصوى: 16 طن (عرض السرير: 1100 ملم)
C61200 أجهزة الدوارة الأفقية للعمل الثقيل:
البيانات التقنية الرئيسية:
الحد الأقصى لقطر التأرجح فوق السرير: 2000 ملم
الحد الأقصى لقطر التأرجح فوق العربة: 1600 ملم
أقصى طول قطعة العمل: حسب طلبك
سعة الحمولة القصوى: 32 طن (عرض السرير: 1600 ملم)
