تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Baishun
إصدار الشهادات: ISO
رقم الموديل: CW61160
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 55 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
10000 مم |
مدى سرعة المغزل (دورة في الدقيقة): |
2 - 200 دورة في الساعة |
قدرة التصنيع: |
واجب ثقيل |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
750 |
النوع: |
أفقي |
قوة محرك المغزل (kW): |
22 كيلو واط |
الجهد: |
380 فولت ، 50 هرتز ، 3 مراحل |
الوزن (كجم): |
15000 كجم |
الاسم: |
CW61160B اليدوي الوزن الثقيل الأفقي الميكانيكية محول الدوار |
تجويف المغزل: |
105 ملم |
Max. الأعلى. Swing Diameter (mm) قطر التأرجح (مم): |
1600 ملم |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
10000 مم |
مدى سرعة المغزل (دورة في الدقيقة): |
2 - 200 دورة في الساعة |
قدرة التصنيع: |
واجب ثقيل |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
750 |
النوع: |
أفقي |
قوة محرك المغزل (kW): |
22 كيلو واط |
الجهد: |
380 فولت ، 50 هرتز ، 3 مراحل |
الوزن (كجم): |
15000 كجم |
الاسم: |
CW61160B اليدوي الوزن الثقيل الأفقي الميكانيكية محول الدوار |
تجويف المغزل: |
105 ملم |
Max. الأعلى. Swing Diameter (mm) قطر التأرجح (مم): |
1600 ملم |

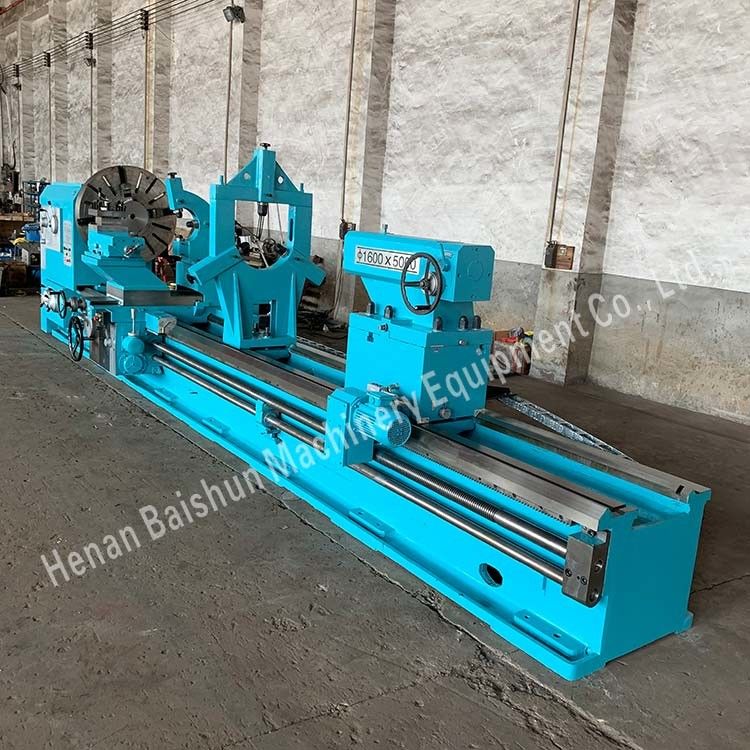

CW61160B اليدوي الثقيل واجب الميكانيكية تحويل أفقي آلة الدوران
إدخال آلة الدوران الأفقية العالمية:
1هذه الآلة يمكن استخدامها لمعالجة الصب والصلب والأجزاء الصغيرة والمتوسطة الحجم من غير الحديدية.
2. وهي مناسبة أيضًا لتحويل الحفرة الأسطوانية الخارجية والحفرة الداخلية والوجهه النهائية. بالإضافة إلى ذلك يمكن أن تقوم بتثبيت المنحدرات والحفر والحفر والتدليك.
3يمكنهم أيضاً قطع الخيوط المتريّة، والبوصة، والوحدة، والقطر القطري، والخيوط الداخلية والخارجية المختلفة.
4لا يمكن فقط أن تعمل على نحو مستقل لقطع سطح مخروط قصير، ولكن أيضا يمكن تغذية طولية لقطع سطح مخروط طويل.
5محامل الفولاذ تستخدم منتجات الشركات المحلية الشهيرة.
6. يتخذ الصندوق هيكل متماثل لجعل التشوه الحراري تكون متساوية، وتجنب مركز الغزل يولد الانحرافات.
7. يستخدم الرأس الغسول الزيتية التشحيم لتقليل التشوه الحراري.
8. نهاية الجذع من الغزل تعتمد هيكل ثلاثة دعم من زاوية ثنائية الاتجاه في اتصال مع محمل الكرة لتحسين دقة وتعزيز صلابة
9تتم معالجة المكبرات في رأس السيارة و طريقة التوجيه عن طريق التخفيف لضمان انتقال دقيق و صلابة عالية.
مواصفات الجهاز:
| البنود التقنية النموذج |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| قطر الارتفاع فوق السرير | 630ملم | 800ملم | 800ملم | 1100ملم | 1250ملم | 1250ملم | 1600ملم | 1600ملم | 2000ملم | 2500ملم | |||
| قطر التأرجح فوق العربة / الزلاجة العرضية | 350ملم | 480ملم | 480ملم | 800ملم | 920ملم | 860ملم | 1200ملم | 1200ملم | 1600ملم | 2100ملم | |||
| قطر التأرجح فوق الفجوة/السرج | CW6163- لا يوجد فجوة |
CW6180Q- لا يوجد فجوة |
CW6180B- لا يوجد فجوة |
CW61110Q-- لا يوجد فجوة |
CW61125Q - لا يوجد فجوة | لا يوجد فجوة |
|||||||
| CW6263- 800ملم |
CW6280Q- 1000ملم |
CW6280B- 1000ملم |
CW62110Q-- 1300ملم |
CW62125Q--1500mm | |||||||||
| الحد الأقصى طول القطعة | 1500mm؛ 2000mm؛ 3000mm؛ 4000mm؛ 5000mm؛ 6000mm؛ 8000mm؛ 10000mm؛ 12000mm؛ 14000mm؛ 16000mm؛ 18000mm؛ 20000mm | ||||||||||||
| الحد الأقصى لوزن القطعة | 2 طن | 2 طن | 2.5 طن | 2.5 طن | 2.5 طن | 6 طن | 6 طن | 16 طن | 16 طن | 16 طن | |||
| قطر فتحة الغزل | 105 ملم | 105 ملم | 105 ملم | 105 ملم | 105 ملم | 130ملم | 130ملم | 130ملم | 130ملم | 130ملم | |||
| عرض القيادة | 550ملم | 550ملم | 600ملم | 600ملم | 600ملم | 755ملم | 755ملم | 1100ملم | 1100ملم | 1100ملم | |||
| طاقة المحرك الرئيسي | 11 كيلوواط | 11 كيلوواط | 11 كيلوواط | 11 كيلوواط | 11 كيلوواط | 22 كيلوواط | 22 كيلوواط | 22 كيلوواط | 22 كيلوواط | 22 كيلوواط | |||
الصورة الآلية:
CW6163 / CW6263 أفقي آلة الدوران العالمية:
البيانات التقنية الرئيسية:
الحد الأقصى لقطر التأرجح فوق السرير: 630 ملم
الحد الأقصى لقطر التأرجح فوق الفجوة: 800 ملم
أقصى قطر التأرجح فوق العربة: 350 ملم
أقصى طول قطعة العمل: حسب طلبك
سعة الحمولة القصوى: 2 طن(عرض السرير: 550 ملم)
CW6180Q / CW6280Q آلة التشغيل العالمية الأفقية:
البيانات التقنية الرئيسية:
الحد الأقصى لقطر التأرجح فوق السرير: 800 ملم
الحد الأقصى لقطر التأرجح عبر الفجوة: 1000 ملم
أقصى قطر التأرجح فوق العربة: 480 ملم
أقصى طول قطعة العمل: حسب طلبك
سعة الحمولة القصوى: 2 طن(عرض السرير: 550 ملم)
CW6180B / CW6280B آلة التشغيل العالمية الأفقية:
البيانات التقنية الرئيسية:
الحد الأقصى لقطر التأرجح فوق السرير: 800 ملم
الحد الأقصى لقطر التأرجح عبر الفجوة: 1000 ملم
أقصى قطر التأرجح فوق العربة: 480 ملم
أقصى طول قطعة العمل: حسب طلبك
سعة الحمولة القصوى:2.5 طن(عرض السرير: 600 ملم)
CW61125Q / CW62125Q آلة التشغيل العالمية الأفقية:
البيانات التقنية الرئيسية:
الحد الأقصى لقطر التأرجح فوق السرير: 1250mm
الحد الأقصى لقطر التأرجح فوق الفجوة: 1450mm
الحد الأقصى لقطر التأرجح فوق العربة: 920 ملم
أقصى طول قطعة العمل: حسب طلبك
سعة الحمولة القصوى:2.5 طن (عرض السرير: 600 ملم)
ملاحظة:إذا كان عرض السرير 755 ملم ، فإن سعة الحمولة القصوى هي 6 طن.
CW61160B آلة التدوير الأفقية العالمية:
البيانات التقنية الرئيسية:
الحد الأقصى لقطر التأرجح فوق السرير: 1600 ملم
الحد الأقصى لقطر التأرجح فوق العربة: 1200 ملم
أقصى طول قطعة العمل: حسب طلبك
سعة الحمولة القصوى: 6 طن (عرض السرير: 755 ملم)
ملاحظة:إذا كان عرض السرير 1100 ملم ، فإن سعة الحمولة القصوى هي 16 طن.
CW61200 أفقي آلة الدوران العالمية للوصول:
البيانات التقنية الرئيسية:
الحد الأقصى لقطر التأرجح فوق السرير: 2000 ملم
الحد الأقصى لقطر التأرجح فوق العربة: 1600 ملم
أقصى طول قطعة العمل: حسب طلبك
سعة الحمولة القصوى: 16 طن (عرض السرير: 1100 ملم)
C61200 أجهزة التشغيل الثقيلة الأفقية للدراجات التقليدية:
البيانات التقنية الرئيسية:
الحد الأقصى لقطر التأرجح فوق السرير: 2000 ملم
الحد الأقصى لقطر التأرجح فوق العربة: 1600 ملم
أقصى طول قطعة العمل: حسب طلبك
سعة الحمولة القصوى: 32 طن (عرض السرير: 1600 ملم)
