تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: Baishun
إصدار الشهادات: ISO
رقم الموديل: CW6180B
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 65 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
الاسم: |
آلة المخرطة الأفقية المعدنية العالمية الثقيلة من سلسلة CW61 Torno |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
10000 مم |
مدى سرعة المغزل (دورة في الدقيقة): |
4.8 - 640 دورة في الساعة |
قدرة التصنيع: |
واجب ثقيل |
عرض السرير (مم): |
600 |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
10000 مم |
النوع: |
أفقي |
قوة محرك المغزل (kW): |
11 كيلو واط |
الجهد: |
380 فولت ، 50 هرتز ، 3 مراحل |
الوزن (كجم): |
9000 كجم |
تجويف المغزل: |
105 ملم |
Max. الأعلى. Swing Diameter (mm) قطر التأرجح (مم): |
800 مم |
الاسم: |
آلة المخرطة الأفقية المعدنية العالمية الثقيلة من سلسلة CW61 Torno |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
10000 مم |
مدى سرعة المغزل (دورة في الدقيقة): |
4.8 - 640 دورة في الساعة |
قدرة التصنيع: |
واجب ثقيل |
عرض السرير (مم): |
600 |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
10000 مم |
النوع: |
أفقي |
قوة محرك المغزل (kW): |
11 كيلو واط |
الجهد: |
380 فولت ، 50 هرتز ، 3 مراحل |
الوزن (كجم): |
9000 كجم |
تجويف المغزل: |
105 ملم |
Max. الأعلى. Swing Diameter (mm) قطر التأرجح (مم): |
800 مم |
سلسلة CW61 الجهاز الثقيل للعمل العالمي المعدني الأفقي للدراجات الدوارة
محولات CW6150, CW6163, CW61100, CW61125, و CW61160 الثقيلة هي مناسبة لتحويل أو معالجة قطع العمل من الحديد الزهري والصلب وكذلك الأجزاء المتوسطة إلى الكبيرة من المعادن الخام.يمكنهم القيام بتحويل السطح الأسطواني الخارجي، والحفرة الداخلية وتحويل الوجه النهائي ، ومختلف الخيوط المتريّة الداخلية والخارجية ، والبوصة ، والوحدة ، والقطر القطري. يمكن استخدام الشريحة العلوية بشكل مستقل لتحويل الشفرات القصيرة.هذه المحولات تتباهى بقوة عالية، صلابة عالية، ومجموعة واسعة من سرعات الدوران، مما يجعلها مثالية لعمليات الدوران عالية السرعة والقوة القوية.
1.السرير باستخدام الحديد الزهري الرمادي عالية الجودة مصنوعة من الراتنج الرملية صب، واستخدام هيكل الرمل الختم، والإرشاد باستخدام ثلاثة مستطيلات السكة الحديدية المستطيلة،باستخدام تكنولوجيا التخفيف والطحن عالية الترددعرض السرير العلوي 1600 ملم الشريحة باستخدام وضع الشريحة السفلية
2محور مدعوم بنقطتين، محامل ذات محاور محور دقيقة، آلة نقل بعد عملية التخفيف عالية التردد والطحن للتجهيز،وتكنولوجيا تقليص حافة السن العليا، مربع الفولاذ باستخدام الزيت القوي للتشحيم، الفولاذ الأمامي باستخدام متاهة موثوقة من المؤسسات المغلقة، يمكن أن تمنع بفعالية تسرب النفط والأجسام الغريبة في الرأس.
3نظام النقل الرئيسي عن طريق دوران الموديل الذي يدفعه محرك DC ، بين المحرك الرئيسي وآلية النقل ، متصلة بالربط المرن ، لديها خصائص ميكانيكية جيدة.
4يتكون القضيب من الجزء العلوي من الجسم والجزء السفلي من الجسم. على الجزء العلوي من الجسم مجهز بمذنب القضيب وآلية ضبط خط وسط المذنب.تحت الجسم مجهزة مع آلية التنقل السريع القضيب وآلية القفليتبنى غطاء الذيل هيكلًا أعلى مدمجًا ؛ يتم تشغيل غطاء التحول السريع وآلية حركة غطاء الذيل السريعة بواسطة محرك محرك منفصل.
5تقسم البرج باستخدام حامل لوحة الضغط إلى ثلاثة أجزاء ، بواسطة العربة الكبيرة ، الزحف العرضي وكتلة السكين العليا ، مع قوة عالية ، صلابة عالية وخصائص أخرى ،مناسبة للقطع الثقيل.
6.طريقة تمديد وحدة السكة الحديدية لصق الصين الزنك صفيحة النحاس، المئزر والسرج ربط حامل الأدوات، المركبات ذات المحرك لقطع أي مخروط.
مواصفات الجهاز
| البنود التقنية النموذج |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| قطر الارتفاع فوق السرير | 630ملم | 800ملم | 800ملم | 1100ملم | 1250ملم | 1250ملم | 1600ملم | 1600ملم | 2000ملم | 2500ملم | |||
| قطر التأرجح فوق العربة / الزلاجة العرضية | 350ملم | 480ملم | 480ملم | 800ملم | 920ملم | 860ملم | 1200ملم | 1200ملم | 1600ملم | 2100ملم | |||
| قطر التأرجح فوق الفجوة/السرج | CW6163- لا يوجد فجوة |
CW6180Q- لا يوجد فجوة |
CW6180B- لا يوجد فجوة |
CW61110Q-- لا يوجد فجوة |
CW61125Q - لا يوجد فجوة | لا يوجد فجوة |
|||||||
| CW6263- 800ملم |
CW6280Q- 1000ملم |
CW6280B- 1000ملم |
CW62110Q-- 1300ملم |
CW62125Q--1500mm | |||||||||
| الحد الأقصى طول القطعة | 1500mm؛ 2000mm؛ 3000mm؛ 4000mm؛ 5000mm؛ 6000mm؛ 8000mm؛ 10000mm؛ 12000mm؛ 14000mm؛ 16000mm؛ 18000mm؛ 20000mm | ||||||||||||
| الحد الأقصى لوزن القطعة | 2 طن | 2 طن | 2.5 طن | 2.5 طن | 2.5 طن | 6 طن | 6 طن | 16 طن | 16 طن | 16 طن | |||
| قطر فتحة الغزل | 105 ملم | 105 ملم | 105 ملم | 105 ملم | 105 ملم | 130ملم | 130ملم | 130ملم | 130ملم | 130ملم | |||
| عرض القيادة | 550ملم | 550ملم | 600ملم | 600ملم | 600ملم | 755ملم | 755ملم | 1100ملم | 1100ملم | 1100ملم | |||
| طاقة المحرك الرئيسي | 11 كيلوواط | 11 كيلوواط | 11 كيلوواط | 11 كيلوواط | 11 كيلوواط | 22 كيلوواط | 22 كيلوواط | 22 كيلوواط | 22 كيلوواط | 22 كيلوواط | |||

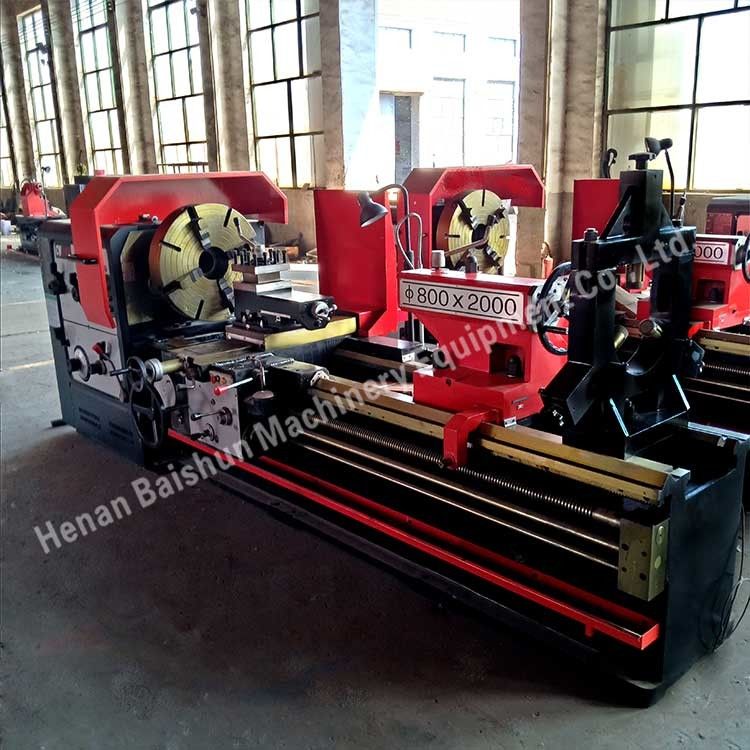

الصورة الآلية
