تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Baishun
إصدار الشهادات: ISO
رقم الموديل: CW61160
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 70 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 20 مجموعة / مجموعات شهريا
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
آلة الدوارة الأفقية العالمية |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
10000 مم |
مدى سرعة المغزل (دورة في الدقيقة): |
2 - 200 دورة في الساعة |
قدرة التصنيع: |
واجب ثقيل |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
755 |
قوة محرك المغزل (kW): |
22 كيلو واط |
تجويف المغزل: |
130 ملم |
Max. الأعلى. Swing Diameter (mm) قطر التأرجح (مم): |
1600 ملم |
اللون: |
مخصصة |
Max. الأعلى. Turned Length (mm) الطول المخروطي (مم): |
آلة الدوارة الأفقية العالمية |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
10000 مم |
مدى سرعة المغزل (دورة في الدقيقة): |
2 - 200 دورة في الساعة |
قدرة التصنيع: |
واجب ثقيل |
تجويف المغزل (مم): |
105 |
عرض السرير (مم): |
755 |
قوة محرك المغزل (kW): |
22 كيلو واط |
تجويف المغزل: |
130 ملم |
Max. الأعلى. Swing Diameter (mm) قطر التأرجح (مم): |
1600 ملم |
اللون: |
مخصصة |

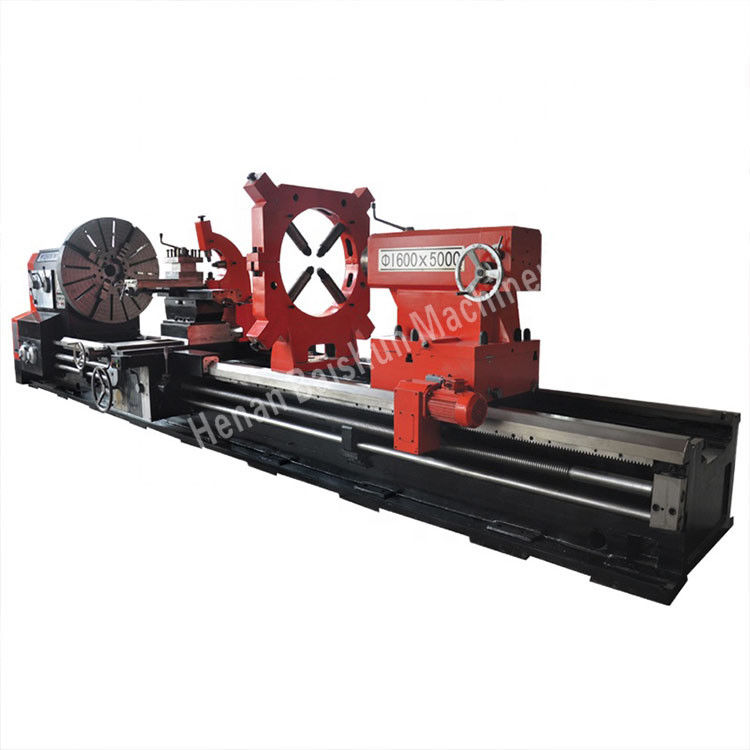

1600mm التأرجح 16طن القدرة على تحميل آلة التشغيل الأفقية العالمية
وصف الجهاز:
تم تصميم آلة الدوار الأفقية الثقيلة التي تستخدم أساليب وتكنولوجيا تصنيع متقدمة دولياً، وتلتزم بأحدث معايير الدقة الوطنية.التحكم التلقائي، التحكم الهيدروليكي، والتصاميم الميكانيكية الحديثة من العديد من التخصصات وفئات تكنولوجيا التصنيع الدقيق.
محولات CW6150, CW6163, CW61100, CW61125, و CW61160 الثقيلة هي مناسبة لتحويل أو معالجة قطع العمل من الحديد الزهري والصلب وكذلك الأجزاء المتوسطة إلى الكبيرة من المعادن الخام.يمكنهم القيام بتحويل السطح الأسطواني الخارجي، والحفرة الداخلية وتحويل الوجه النهائي ، ومختلف الخيوط المتريّة الداخلية والخارجية ، والبوصة ، والوحدة ، والقطر القطري. يمكن استخدام الشريحة العلوية بشكل مستقل لتحويل الشفرات القصيرة.هذه المحولات تتباهى بقوة عالية، صلابة عالية، ومجموعة واسعة من سرعات الدوران، مما يجعلها مثالية لعمليات الدوران عالية السرعة والقوة القوية.
الخصائص الرئيسية:
1محول عالمي مناسب لأدوات قطع الفولاذ والكربيد عالية السرعة لمواد مختلفة.
2. التردد المتوسط صلب للحصول على صلابة ودقة محسنة
3- صلابة العمود القوية والقدرة على دعم عمليات التصنيع المستقرة.
4نطاق سرعة واسع مع حركة سلسة وارتفاع درجة حرارة منخفضة لمعالجة فعالة.
| البنود التقنية النموذج |
CW6163 / CW6263 |
CW6180Q / CW6280Q |
CW6180B / CW6280B |
CW61110Q / CW62110Q |
CW61125Q / CW62125Q |
CW61125B | CW61160B | CW61160 | CW61200 | CW61250 | |||
| قطر الارتفاع فوق السرير | 630ملم | 800ملم | 800ملم | 1100ملم | 1250ملم | 1250ملم | 1600ملم | 1600ملم | 2000ملم | 2500ملم | |||
| قطر التأرجح فوق العربة / الزلاجة العرضية | 350ملم | 480ملم | 480ملم | 800ملم | 920ملم | 860ملم | 1200ملم | 1200ملم | 1600ملم | 2100ملم | |||
| قطر التأرجح فوق الفجوة/السرج | CW6163- لا يوجد فجوة |
CW6180Q- لا يوجد فجوة |
CW6180B- لا يوجد فجوة |
CW61110Q-- لا يوجد فجوة |
CW61125Q - لا يوجد فجوة | لا يوجد فجوة |
|||||||
| CW6263- 800ملم |
CW6280Q- 1000ملم |
CW6280B- 1000ملم |
CW62110Q-- 1300ملم |
CW62125Q--1500mm | |||||||||
| الحد الأقصى طول القطعة | 1500mm؛ 2000mm؛ 3000mm؛ 4000mm؛ 5000mm؛ 6000mm؛ 8000mm؛ 10000mm؛ 12000mm؛ 14000mm؛ 16000mm؛ 18000mm؛ 20000mm | ||||||||||||
| الحد الأقصى لوزن القطعة | 2 طن | 2 طن | 2.5 طن | 2.5 طن | 2.5 طن | 6 طن | 6 طن | 16 طن | 16 طن | 16 طن | |||
| قطر فتحة الغزل | 105 ملم | 105 ملم | 105 ملم | 105 ملم | 105 ملم | 130ملم | 130ملم | 130ملم | 130ملم | 130ملم | |||
| عرض القيادة | 550ملم | 550ملم | 600ملم | 600ملم | 600ملم | 755ملم | 755ملم | 1100ملم | 1100ملم | 1100ملم | |||
| طاقة المحرك الرئيسي | 11 كيلوواط | 11 كيلوواط | 11 كيلوواط | 11 كيلوواط | 11 كيلوواط | 22 كيلوواط | 22 كيلوواط | 22 كيلوواط | 22 كيلوواط | 22 كيلوواط | |||
