تفاصيل المنتج
مكان المنشأ: خنان ، الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: CK6180X3000mm
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: الصادرة الحزمة الخشبية القياسية أو التفاوض مع العملاء
وقت التسليم: 45 يوم عمل
شروط الدفع: T/T، L/C، ويسترن يونيون
القدرة على العرض: 50 مجموعة / مجموعات شهريا
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
3000 |
الهيكل: |
مخرطة مسطحة |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
850 دورة في الساعة |
قدرة التصنيع: |
شغل خفيف |
تجويف المغزل (مم): |
100 |
عرض السرير (مم): |
550 ملم |
قوة محرك المغزل (kW): |
11 |
عدد المغازل: |
العازب |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
500 ملم |
السفر (المحور Z) (مم): |
1850 ملم |
دقة تحديد المواقع (مم): |
0.03 |
التكرار (X / Y / Z) (مم): |
0.012 |
البعد ((L*W*H): |
4710 * 1550 * 1900mm |
الجهد: |
380 فولت/50 هرتز |
محطات نشر الأداة: |
6، 4 |
الوزن (كجم): |
5000 |
الاسم: |
نماذج الدوارة الالكترونية الصلبة الموجة القيادة المثقب الأفقي 52mm |
Max. الأعلى. Swing Diameter (mm) قطر التأرجح (مم): |
800 |
سوينغ على السرير: |
800 مم |
ألقي بالعربة: |
480 ملم |
المسافة بين المراكز: |
3000 ملم |
قوة المحرك: |
11 كيلو واط |
Max. الأعلى. Length of Workpiece (mm) طول الشغل (مم): |
3000 |
الهيكل: |
مخرطة مسطحة |
Max. الأعلى. Spindle Speed (rpm) سرعة المغزل (دورة في الدقيقة): |
850 دورة في الساعة |
قدرة التصنيع: |
شغل خفيف |
تجويف المغزل (مم): |
100 |
عرض السرير (مم): |
550 ملم |
قوة محرك المغزل (kW): |
11 |
عدد المغازل: |
العازب |
عدد المحاور: |
2 |
السفر (المحور X) (مم): |
500 ملم |
السفر (المحور Z) (مم): |
1850 ملم |
دقة تحديد المواقع (مم): |
0.03 |
التكرار (X / Y / Z) (مم): |
0.012 |
البعد ((L*W*H): |
4710 * 1550 * 1900mm |
الجهد: |
380 فولت/50 هرتز |
محطات نشر الأداة: |
6، 4 |
الوزن (كجم): |
5000 |
الاسم: |
نماذج الدوارة الالكترونية الصلبة الموجة القيادة المثقب الأفقي 52mm |
Max. الأعلى. Swing Diameter (mm) قطر التأرجح (مم): |
800 |
سوينغ على السرير: |
800 مم |
ألقي بالعربة: |
480 ملم |
المسافة بين المراكز: |
3000 ملم |
قوة المحرك: |
11 كيلو واط |

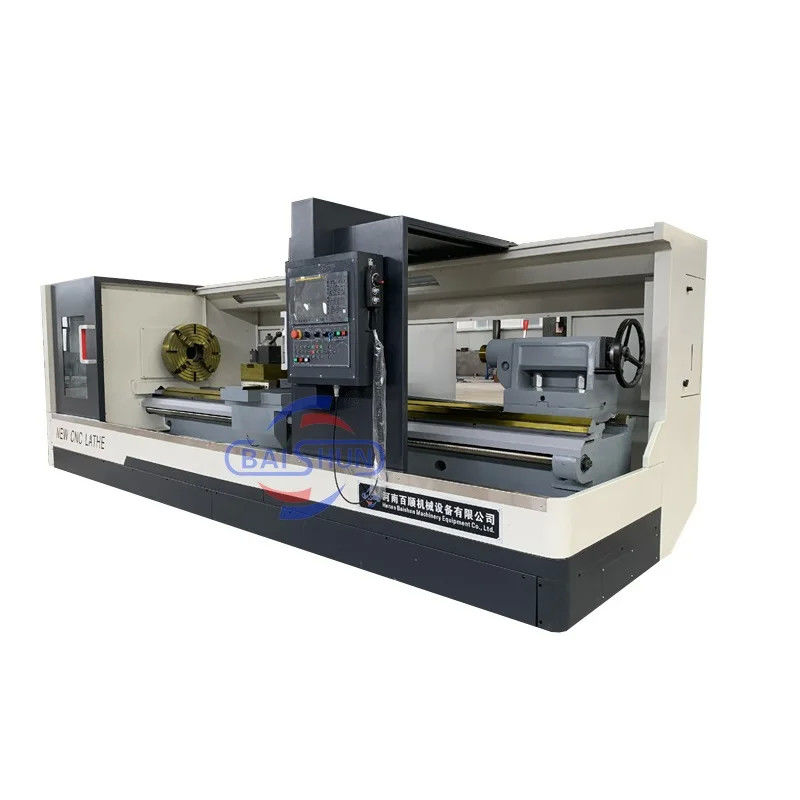

نماذج محولات الـ Cnc القاسية الموجة الموجة العجلة الحفرة 52mm الأفقية السرير المسطح
آلة التشغيل الأفقية لجهاز CNC
هذه السلسلة من الآلات هي معتمدة ومصممة مع تصميم مضغوط، مظهر جذاب، عزم دوران فولاذ عالية، صلابة قوية، أداء مستقرة وموثوقة،والحفاظ على الدقة الممتازة.
تم تحسين رأس القرص لتدوير أجزاء القرص والعمود. يمكنه التعامل مع الخيوط المستقيمة والمنحنية والمترية والبوصية ، بالإضافة إلى العمليات متعددة الخيوط.انها مناسبة لمعالجة أقراص ذات شكل معقد والعمود مع متطلبات عالية الدقة.
الخصائص:
(1) يمكن للآلة معالجة الدقة الداخلية أو الخارجية قطر، وجه، وعرض، قوس والخيوط بكفاءة عالية.
(2)أداة قياسية-البريد هو 4 محطات، أيضا 6 محطات أداة-يمكن أن يكون الموقع اختياريسرعة الفولاذ تتغير حسب التردد
(3)السرير المقاوم للضغط مع ملصق بلاستيكي يمكن أن يحسن دقة وعمر الخدمة للآلة.
(4)يتم دعم الغزل بواسطة محامل دقة مستوردة.
(5) عادة ما يتم تزويد الجهاز بمحرك 3 jaw. وفقًا لخيار العميل الاختياري ، يمكن توفير محرك هيدروليكي أو محرك هوائي أيضًا.
البرج الكهربائي ذو 4 مواقع:
مع أسماك الذيل:
|
المواصفات |
CK6140 |
CK6150 |
CK6161 |
CK6166 |
CK6180 |
|
أقصى قدر ممكن، انعطف على السرير |
400ملم |
500ملم |
610 ملم |
660ملم |
800ملم |
|
أقصى طول للقطعة |
750/1000/1500/2000/3000ملم |
||||
|
مسدس العجلة |
موهس NO.6(MT6) [ Φ90 1:20(النوع B) [ Φ113 1:20 ((النوع C) ] |
||||
|
حجم الشوك |
C6[D8 ((النوع B/C) ] |
||||
|
-أجل. |
Φ52mm/[Φ80mm ((النوع B) ][Φ105mm ((النوع C) ] |
||||
|
نطاق سرعات الموديل 3 خطوات ((أوتوماتيكي. تغيير معدات) |
محور مستقل: 100 ~ 1600r / min |
||||
|
السفر إلى مركز الأسهم |
150ملم |
||||
|
ذيل الأسماك ذو الأكمام الشحيحة |
MT5 |
||||
|
دقة الموقع |
±0.015mm |
||||
|
دقة إعادة الوضع |
± 0.006mm |
||||
|
التقاطع السريع X/Z |
4/6m/min |
||||
|
محرك العجلة |
7.5كيلوواط |
11 كيلوواط |
|||
|
الأبعاد الإجمالية لـ 750 |
2550*1550*1700 |
2550*1550*1900 |
|||
|
الأبعاد الإجمالية لـ 1000 |
2750*1550*1700 |
2750*1550*1900 |
|||
|
الأبعاد الإجمالية لـ 1500 |
3250*1550*1700 |
3250*1550*1900 |
|||
|
الأبعاد الإجمالية لعام 2000 |
3700*1550*1700 |
3700*1550*1900 |
|||
|
الأبعاد الإجمالية لـ 3000 |
4710*1550*1700 |
4710*1550*1900 |
|||
هينان Baishun آلات المعدات المحدودة هي الشركة المصنعة المهنية، والتي تعمل بشكل خاص للآلة سلاوتينغ، آلة الدوران الرأسي، آلة الدوران الرأسي CNC، آلة الدوران الأفقي CNC،آلة التدويرمع أكثر من 15 عاما من الخبرة في آلات الدوران، لدينا تصدير منتجاتنا إلى بيرو والبرازيل وتشيلي والمكسيك وإيطاليا،إندونيسيا، سريلانكا، روسيا، وأوزبكستان.
(أ) سنقوم بتسليم البضائع في أقرب وقت ممكن
(ب) سيتم تعبئة البضائع وفقا لاحتياجات العميل
(ج) قدرة قوية ومستقرة على التوريد على المدى الطويل
(د) السعر النهائي يعتمد على كمية الطلب وجودة المنتج
(E) المنتج الأول متاح
(ف)Gخدمة ما بعد البيع
