تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: TCK40
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: تصدير حزمة حالة خشبية القياسية
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 50 مجموعة شهريا
Max. الأعلى. Spindle speed سرعة المغزل: |
مركز التحول المعدني سرير منحني آلة CNC للدوائر |
أقصى قطر دوار فوق السرير: |
540 ملم |
Max. الأعلى. turning diameter over slide تحول القطر على الشريحة: |
270 ملم |
Max. الأعلى. processing length طول المعالجة: |
700 ملم |
X السفر: |
220 ملم |
سفر Z: |
750 ملم |
الصناعات المطبقة: |
مصنع تشغيل المعادن |
وزن الآلة: |
3800 كجم |
اللون: |
مخصصة |
ديامينشن: |
2920*1680*2070 مللي متر |
Max. الأعلى. Spindle speed سرعة المغزل: |
مركز التحول المعدني سرير منحني آلة CNC للدوائر |
أقصى قطر دوار فوق السرير: |
540 ملم |
Max. الأعلى. turning diameter over slide تحول القطر على الشريحة: |
270 ملم |
Max. الأعلى. processing length طول المعالجة: |
700 ملم |
X السفر: |
220 ملم |
سفر Z: |
750 ملم |
الصناعات المطبقة: |
مصنع تشغيل المعادن |
وزن الآلة: |
3800 كجم |
اللون: |
مخصصة |
ديامينشن: |
2920*1680*2070 مللي متر |

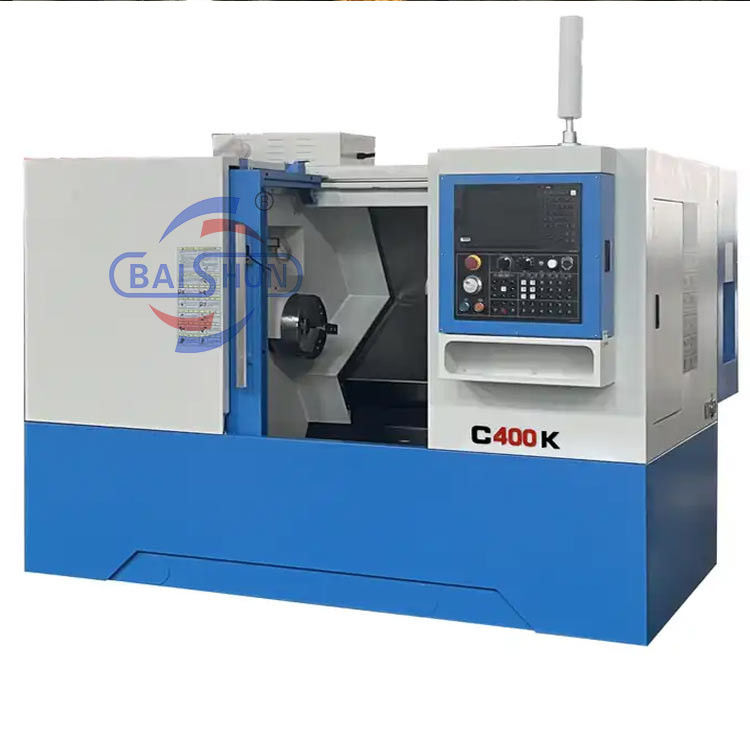

محول السرير الميل CNC هو منتج عالي الجودة قمنا بتصميمه وبناءه بناءً على طلب السوق وخبرة مصنعنا الواسعة في صنع محولات CNC الأفقية لسنوات عديدة.هذه الأداة الآلية لديها أقصى قطر φ360mm وطول أقصى 500mm للمعالجةلقد قمنا بتحديث آلات سلسلة TCK50 مع بنية حاسوب رئيسي مصممة حديثًا وعملية تجميع موثوقة.سلسلة TCK50 ستصبح بلا شك رائدة في الصناعة. يمكن أن تتعامل هذه الدوائر الصلبة مع العمود، الأقراص، الخيوط، الأقواس، المخروطات، والسطحات الداخلية والخارجية لكل من الأجسام الدوارة. لقد مطابقة بعناية صلابة المذنب الرئيسي، السرير،والخلفية لتحسين بشكل كبير الاستقرار العام أثناء القطع الثقيلونتيجة لذلك ، يمكن أن تصل دقة معالجة السطح الدائري الخارجي إلى مستوى IT6 إلى IT7. هذه الأداة الآلية متعددة الاستخدامات مناسبة بشكل خاص لو عالية الدقة معالجة قطع الدوران في الصناعات مثل السيارات، الكهربائية، والحامل، والهيدروليكية.
يتم معالجة المسمار والمكسرة وطحنها وتجميعها ومراقبة الجودة في ورشة العمل ذات درجة حرارة ثابتة ، مما يمكن أن يضمن استقرار الدقة العالية.استخدام معامل الاحتكاك السكك الحديدية صغير، سرعة سريعة، دقة عالية.
وصف الحيوانات
يتم معالجة القاعدة الهيدروليكية عن طريق ضبط يدوي (أو هيدروليكي) ، وقفل يدوي (أو هيدروليكي) ، وضغط المكبس الهيدروليكي على قطعة العمل.
وصف تزيين آلة الآلة:
مضخة التشحيم RBCLB-3ZK ذات التشغيل الإيجابي، التشحيم التلقائي، بشكل رئيسي على السكة الحديدية الموجهة للسرير والصفحة اللاحقة على سطح ذيل الحمام،المسمار الكريستال والمكسرات سطح التشحيم إمدادات الزيت دون انقطاع.
| البيانات التقنية الرئيسية | الوحدة | TCK550 | TCK40-750 | TCK40-1000 | |
| نطاق العمل | أقصى قطر دوار على السرير | ملم | ¥540 | ¥540 | ¥540 |
| الحد الأقصى لقطر الدوران على الشريحة | ملم | 270 | 270 | 270 | |
| أقصى قطر للتجهيز | ملم | 400 | 400 | 400 | |
| أقصى طول للتجهيز | ملم | 700 | 700 | 900 | |
| الفولاذ | الحد الأقصى لسرعة الدوران | r/min | 4000 | 4000 | 4000 |
| إفراز الغزل | ملم | 0.008/300 | 0.008/300 | 0.008/300 | |
| الغزل من خلال قطر الثقب | ملم | 65 | 65 | 65 | |
| سعة البار | ملم | 48 | 48 | 48 | |
| عجلة هيدروليكية | بوصة | 8 | 8 | 8 | |
| قوة محرك العجلة | كيلو | 7.5 | 7.5 | 7.5 | |
| السكتة | السفر على محور X | ملم | 220 | 220 | 220 |
| التنقل على محور Z | ملم | 750 | 750 | 1000 | |
| الغذاء | محور X يتحرك بسرعة | م/دقيقة | 20 | 20 | 20 |
| محور Z يتحرك بسرعة | م/دقيقة | 20 | 20 | 20 | |
| قطع الغذاء | ملم/دقيقة | 1-6000 | 1-6000 | 1-6000 | |
| الأسماك في الذيل | ضربة الذيل | ملم | 550/دليل | 550/دليل | 800/اليدوية |
| ضربة غطاء الذيل | ملم | 120/ الهيدروليكية/اليدوية | |||
| الدليل | زاوية ميل سكة حديد السرير | دج. | 30 | 30 | 30 |
| النوع | خط توجيه القائمة | خط توجيه القائمة | خط توجيه القائمة | ||
| الدقة | دقة الموقع | ملم | 0.016 | 0.016 | 0.016 |
| التكرار | ملم | 0.008 | 0.008 | 0.008 | |
| غيرها | وزن الجهاز | كيلوغرام | 3800 | 3800 | 4200 |
| الأبعاد | ملم | 2920x1680x2070 | 2920x1680x2070 | 3200x1680x2070 | |
