تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: BAISHUN
إصدار الشهادات: ISO
رقم الموديل: TCK40
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: مجموعة واحدة
الأسعار: negotiable
تفاصيل التغليف: تصدير حزمة حالة خشبية القياسية
وقت التسليم: 30-35 يوم عمل
شروط الدفع: L/C، T/T، ويسترن يونيون
القدرة على العرض: 50 مجموعة شهريا
Max. الأعلى. Spindle speed سرعة المغزل: |
مركز التحول المعدني سرير منحني آلة CNC للدوائر |
أقصى قطر دوار فوق السرير: |
540 ملم |
Max. الأعلى. turning diameter over slide تحول القطر على الشريحة: |
270 ملم |
Max. الأعلى. processing length طول المعالجة: |
700 ملم |
X السفر: |
220 ملم |
سفر Z: |
750 ملم |
الصناعات المطبقة: |
مصنع تشغيل المعادن |
الدقة: |
دقة عالية |
اللون: |
مخصصة |
ديامينشن: |
2920*1680*2070 مللي متر |
Max. الأعلى. Spindle speed سرعة المغزل: |
مركز التحول المعدني سرير منحني آلة CNC للدوائر |
أقصى قطر دوار فوق السرير: |
540 ملم |
Max. الأعلى. turning diameter over slide تحول القطر على الشريحة: |
270 ملم |
Max. الأعلى. processing length طول المعالجة: |
700 ملم |
X السفر: |
220 ملم |
سفر Z: |
750 ملم |
الصناعات المطبقة: |
مصنع تشغيل المعادن |
الدقة: |
دقة عالية |
اللون: |
مخصصة |
ديامينشن: |
2920*1680*2070 مللي متر |

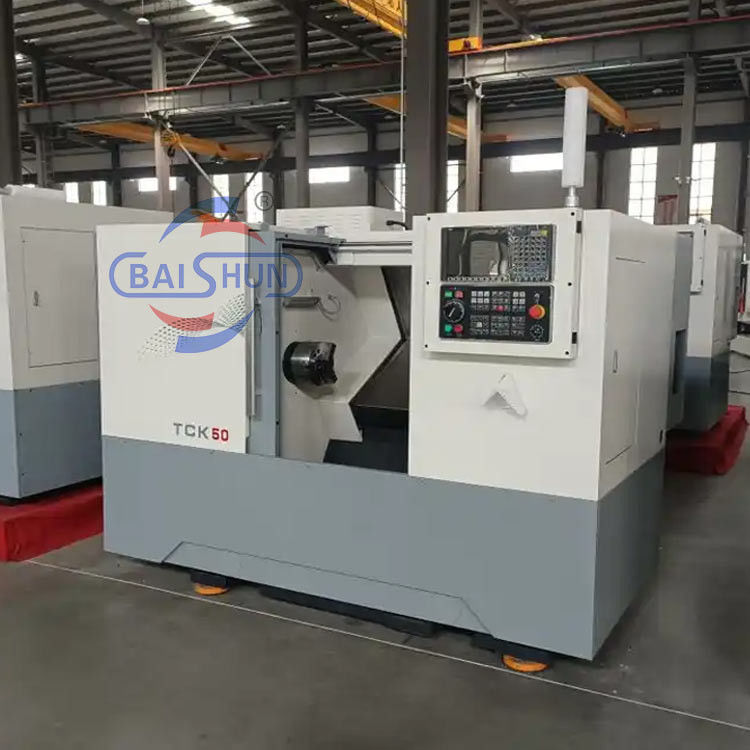

محول السرير الميل CNC هو منتج عالي الجودة قمنا بتصميمه وبناءه بناءً على طلب السوق وخبرة مصنعنا الواسعة في صنع محولات CNC الأفقية لسنوات عديدة.هذه الأداة الآلية لديها أقصى قطر φ360mm وطول أقصى 500mm للمعالجةلقد قمنا بتحديث آلات سلسلة TCK50 مع بنية حاسوب رئيسي مصممة حديثًا وعملية تجميع موثوقة.سلسلة TCK50 ستصبح بلا شك رائدة في الصناعة. يمكن أن تتعامل هذه الدوائر الصلبة مع العمود، الأقراص، الخيوط، الأقواس، المخروطات، والسطحات الداخلية والخارجية لكل من الأجسام الدوارة. لقد مطابقة بعناية صلابة المذنب الرئيسي، السرير،والخلفية لتحسين بشكل كبير الاستقرار العام أثناء القطع الثقيلونتيجة لذلك ، يمكن أن تصل دقة معالجة السطح الدائري الخارجي إلى مستوى IT6 إلى IT7. هذه الأداة الآلية متعددة الاستخدامات مناسبة بشكل خاص لو عالية الدقة معالجة قطع الدوران في الصناعات مثل السيارات، الكهربائية، والحامل، والهيدروليكية.
1تصميم جسم 30 درجة ميل، معالجة الشيخوخة مرتين من هيكل سرير الماكينة بأكمله، صلابة عالية واستقرار الدقة.
2استيراد المسمار الكروي الدقيق والسكك الحديدية الخطي، وتحقيق عملية معالجة مستوى H.
3وحدة فولاذ عالية الدقة، نظام تشبيك هيدروليكي لضمان التشغيل السلس للفولاذ عالي السرعة.
4. هيكل إطار أدوات العصابات الخطية، قابلية تكرار جيدة، كفاءة عامة عالية.
5المساحة الداخلية العذبة، السكتة الطويلة، تحديث النطاق
6بنيت في هيكل ناقل الرقائق الآلي الخلفي، وتحويل خط الإنتاج الآلي متعدد على الخط هو أكثر معقولة.
| البيانات التقنية الرئيسية | الوحدة | TCK550 | TCK40-750 | TCK40-1000 | |
| نطاق العمل | أقصى قطر دوار على السرير | ملم | ¥540 | ¥540 | ¥540 |
| الحد الأقصى لقطر الدوران على الشريحة | ملم | 270 | 270 | 270 | |
| أقصى قطر للتجهيز | ملم | 400 | 400 | 400 | |
| أقصى طول للتجهيز | ملم | 700 | 700 | 900 | |
| الفولاذ | الحد الأقصى لسرعة الدوران | r/min | 4000 | 4000 | 4000 |
| إفراز الغزل | ملم | 0.008/300 | 0.008/300 | 0.008/300 | |
| الغزل من خلال قطر الثقب | ملم | 65 | 65 | 65 | |
| سعة البار | ملم | 48 | 48 | 48 | |
| عجلة هيدروليكية | بوصة | 8 | 8 | 8 | |
| قوة محرك العجلة | كيلو | 7.5 | 7.5 | 7.5 | |
| السكتة | السفر على محور X | ملم | 220 | 220 | 220 |
| التنقل على محور Z | ملم | 750 | 750 | 1000 | |
| الغذاء | محور X يتحرك بسرعة | م/دقيقة | 20 | 20 | 20 |
| محور Z يتحرك بسرعة | م/دقيقة | 20 | 20 | 20 | |
| قطع الغذاء | ملم/دقيقة | 1-6000 | 1-6000 | 1-6000 | |
| الأسماك في الذيل | ضربة الذيل | ملم | 550/دليل | 550/دليل | 800/اليدوية |
| ضربة غطاء الذيل | ملم | 120/ الهيدروليكية/اليدوية | |||
| الدليل | زاوية ميل سكة حديد السرير | دج. | 30 | 30 | 30 |
| النوع | خط توجيه القائمة | خط توجيه القائمة | خط توجيه القائمة | ||
| الدقة | دقة الموقع | ملم | 0.016 | 0.016 | 0.016 |
| التكرار | ملم | 0.008 | 0.008 | 0.008 | |
| غيرها | وزن الجهاز | كيلوغرام | 3800 | 3800 | 4200 |
| الأبعاد | ملم | 2920x1680x2070 | 2920x1680x2070 | 3200x1680x2070 | |
